| 达标车型编号G032001683 |
| 生产企业 | 柳州乘龙专用车有限公司 | ||||||||||
| 产品型号 | LFS9404TJZ | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 7100,7600×2500×1580,1650,1720 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 4550,4770,5000 | ||||||||
| 支撑装置型号 | SQ28,FW28,D4000L | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 16PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2,1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#,KPB | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1238,1302,1445 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2310 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 6650,6950 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧,非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1,该车用于运输20英尺集装箱. 2,集装箱型号为1CC. 3,牵引销处车架总高度为194mm. 4,总长/前回转半径/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离(mm/mm/mm/mm/mm/mm)的对应关系为: 7100/1238/450/3250+1310+1310/780/6650,7600/1445/950/3250+1310+1310/780/6650,7600/1302/650/3550+1310+1310/780/6950. 5,ABS生产厂家/型号:广州瑞立科密汽车电子股份有限公司/CM2XL-4S/2M. 6,侧面防护装置材质为铝合金,后下部防护装置材质为Q235;侧面防护装置连接方式为螺栓连接,后防护装置连接方式为焊接;后部防护装置的断面尺寸:140mm×50mm(选装后部防护装置断面尺寸160mm×60mm);后护栏离地高度500mm.选装轮罩样式,选装侧面样式,选装后部结构.车辆第一轴为非驱动轴(随动轴),仅允许空载状态,悬架型式:非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧下提升.选装提升桥仅可在装配12R22.5 12PR轮胎下使用。 | ||||||||||

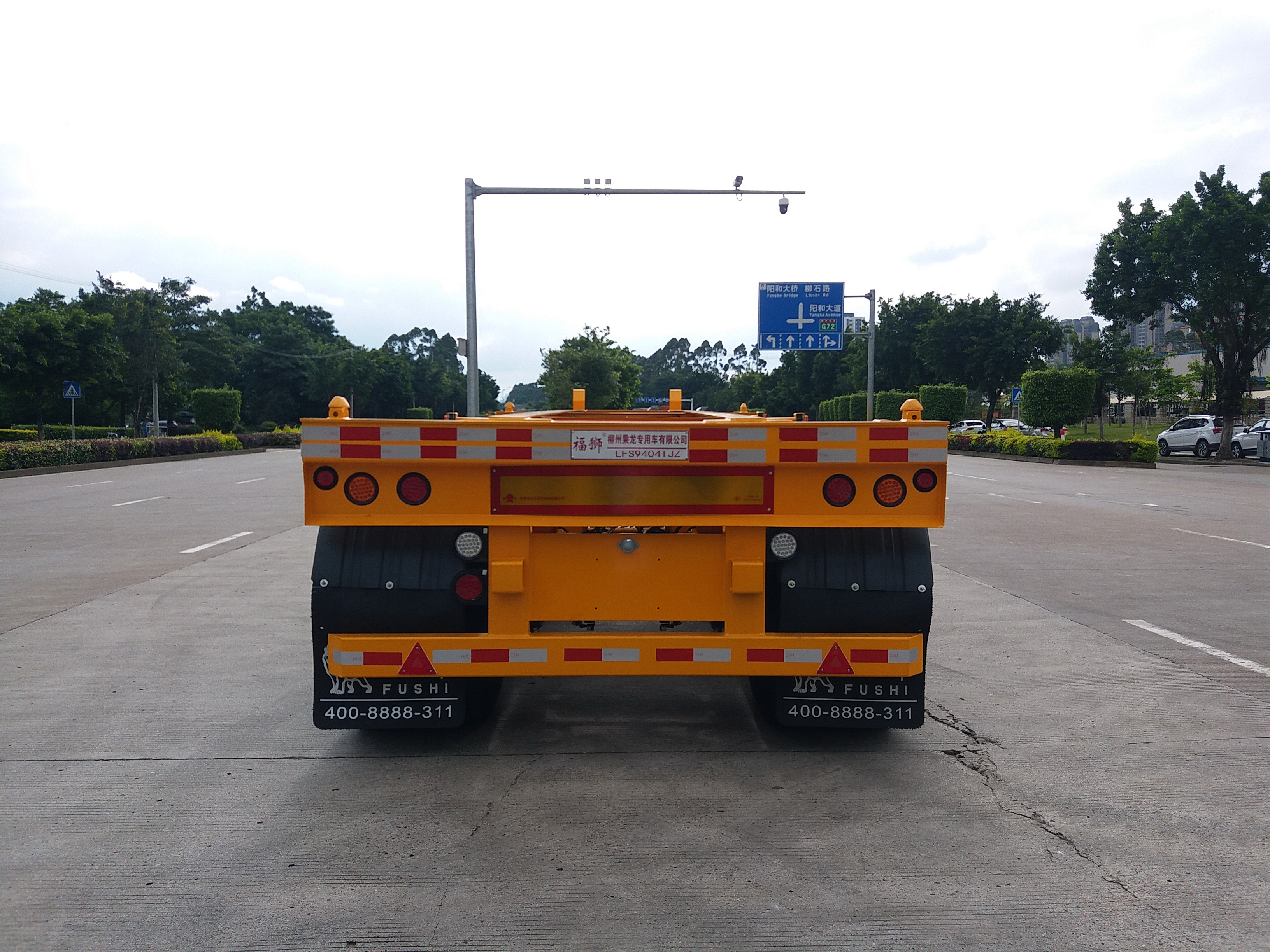

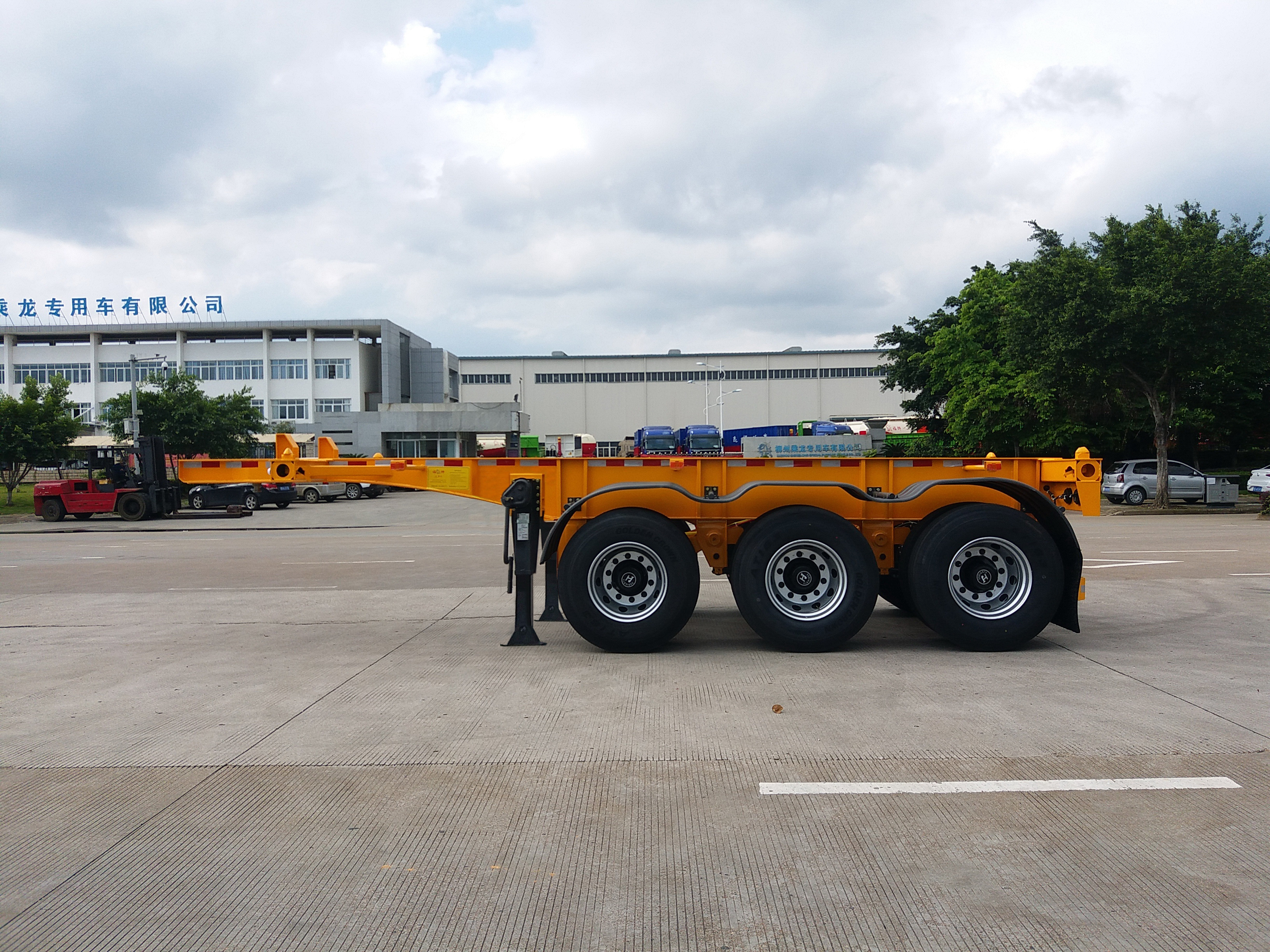

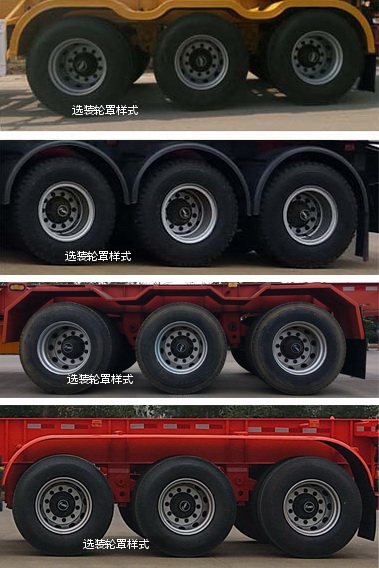

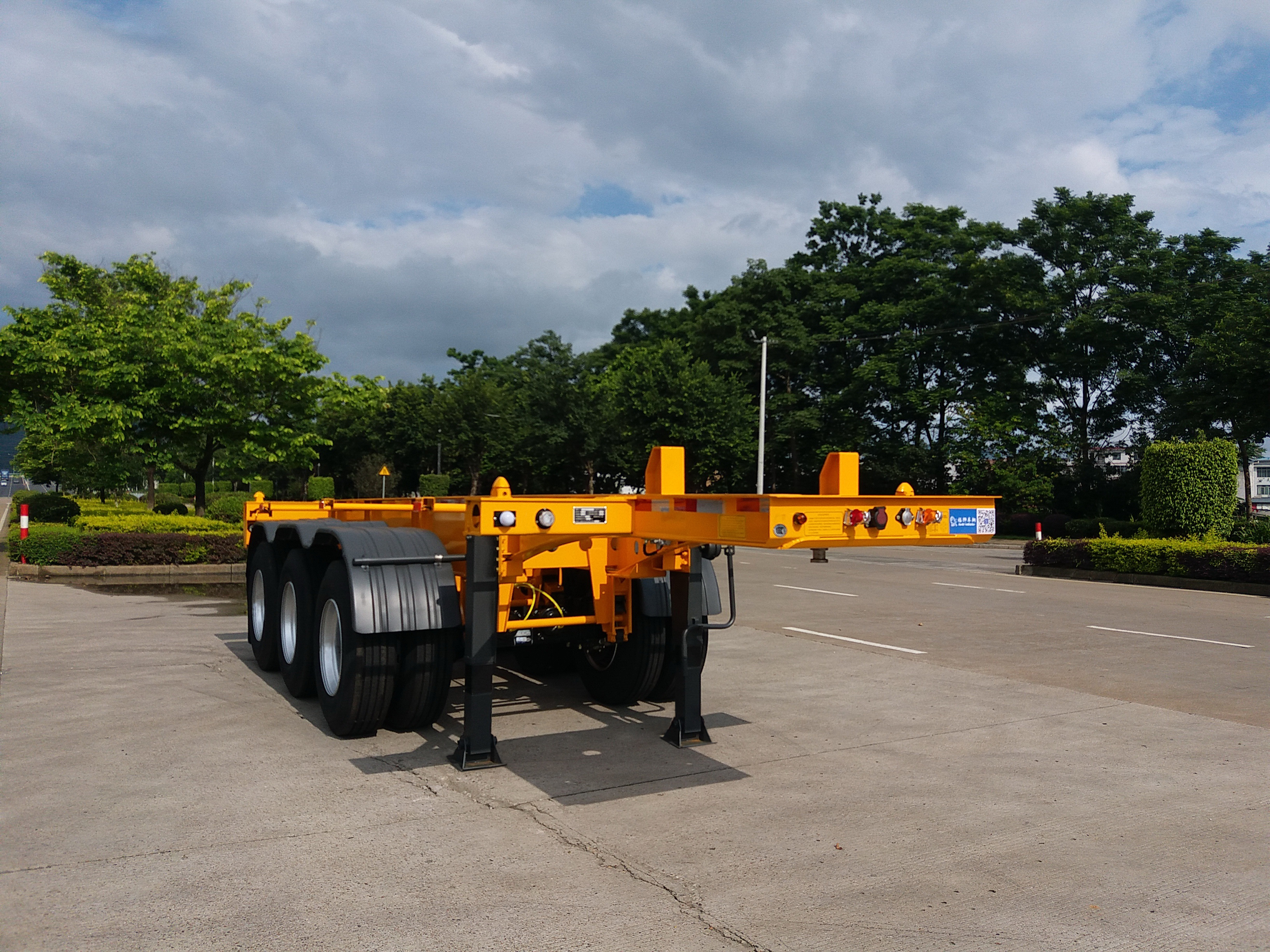

| 选装照片 |    |
||||||||||
