| 达标车型编号G032001672 |
| 生产企业 | 梁山鑫万荣车辆有限公司 | ||||||||||
| 产品型号 | CWR9401TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11500,11000,10500,10000,9500,9000×2550,2500×3500,3300,3200,3100,3000,2900,2800,2700,2600,2500,2300,1750,1650,1580,1550,1500 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 11350,10850,10350,9850,9350,8850×2550,2500×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6000,5800,5500 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 40 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1893,1820,1750,1560,1368 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 10200,9800,9700,9200,9100,8700,8600,8500 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

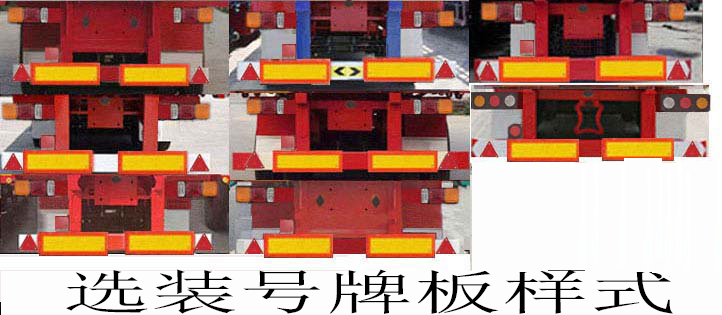

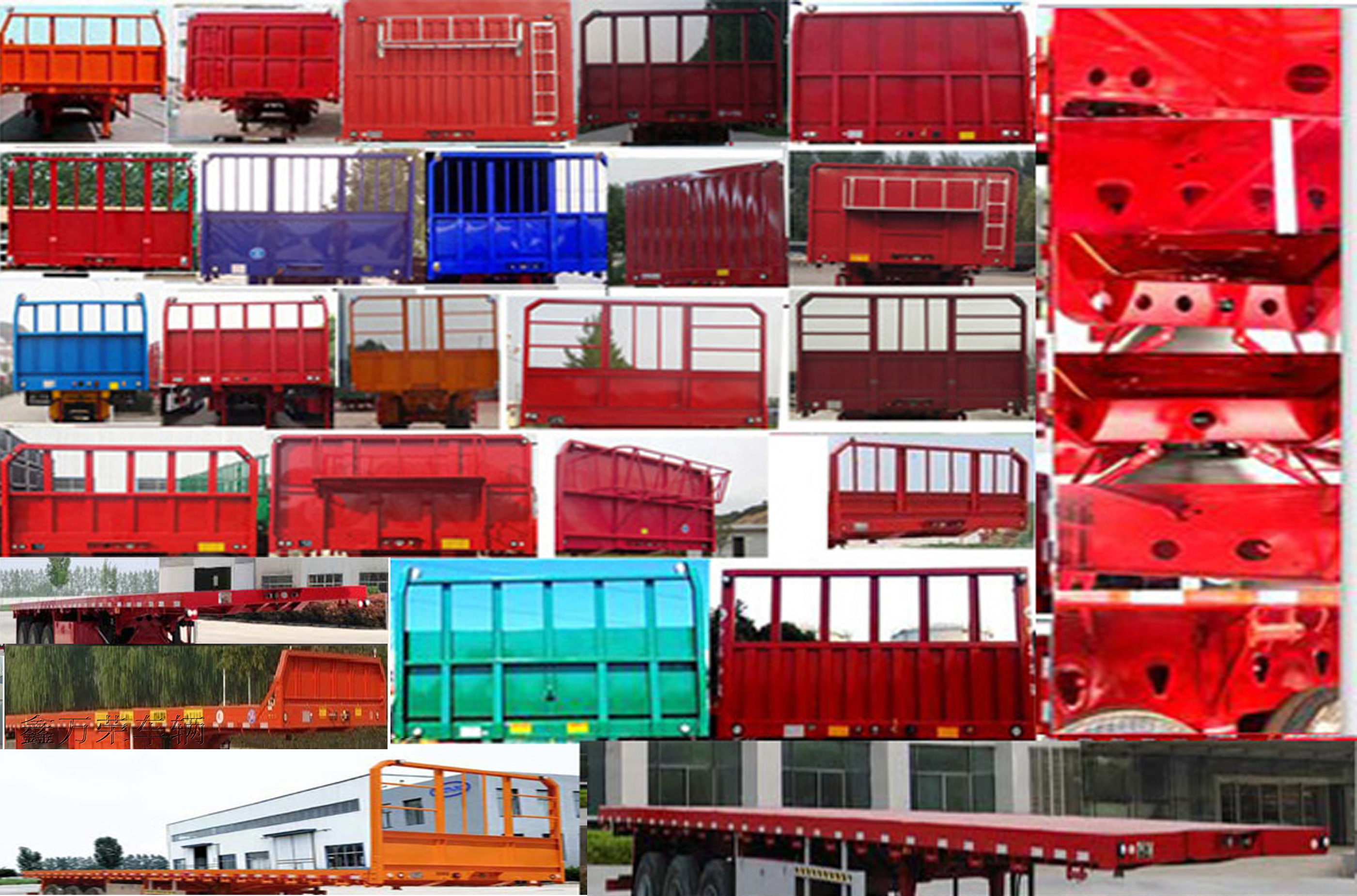

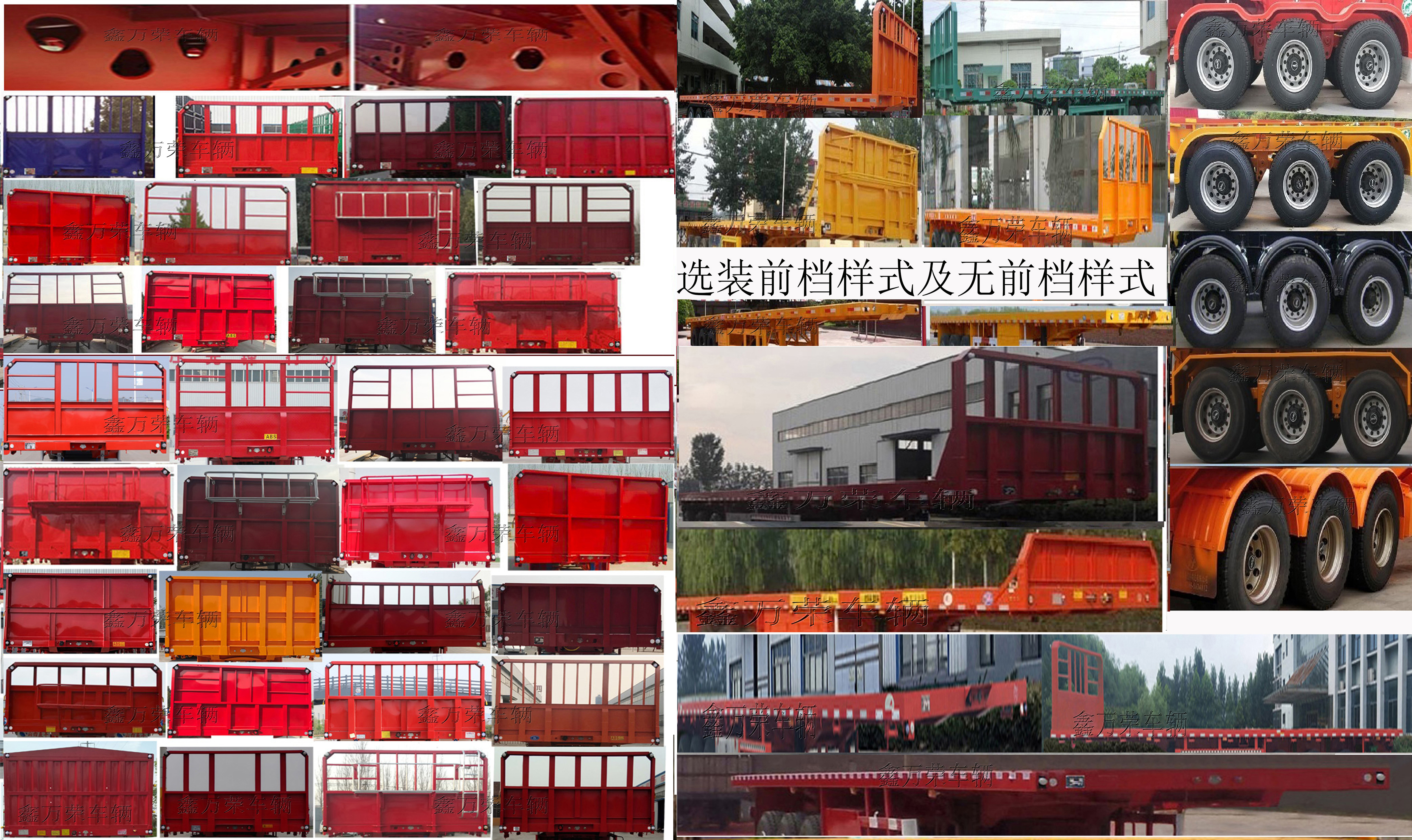

| 备注 | 1.外廓尺寸长/货厢长（长x宽x高）对应关系(mm):11500/11350,11000/10850,10500/10350,10000/9850,9500/9350,9000/8850x2550,2500xN/A.2选装前档板样式,选装大梁异形孔结构,选装不带前档板时高度为(mm):1750,1650,1580,1550,1500.选装号牌板样式.3,车长/轴距/后悬/半挂车牵引销到车辆最前端的距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离（mm）对应关系:11500/5580+1310+1310/2000/1300/1820/10200;11000/5480+1310+1310/1700/1200/1750/9800;11000/5380+1310+1310/1700/1300/1820/9700;11000/5280+1310+1310/1800/1300/1820/9700,10500/5180+1310+1310/1400/1300/1820/9200;10500/5080+1310+1310/1400/1400/1893/9100;10000/5080+1310+1310/1000/1300/1820/8700;9500/5080+1310+1310/900/900/1560/8600;9000/5080+1310+1310/800/500/1369/8500;整备质量(kg)/额定载质量（kg）对应关系:6000/34000,5800/34200,5500/34500.整备质量(kg)/轴距(mm)/货厢长(mm)/车辆前轴到货箱前壁内侧的距离（mm）对应关系:6000/5580+1310+1310/11350/1150,5800/5580+1310+1310/11350/1150,5500/5580+1310+1310/11350/1150,6000/5480+1310+1310/10850/1050,5800/5380+1310+1310/10850/1150,5500/5280+1310+1310/10850/1150,5800/5180+1310+1310/10350/1250,5500/5080+1310+1310/10350/1250,5500/5080+1310+1310/9850/1150,5500/5080+1310+1310/9350/750,5500/5080+1310+1310/8850/350 | ||||||||||
| 选装照片 |    |
||||||||||
