| 达标车型编号G032001596 |
| 生产企业 | 辽宁金天马专用车制造有限公司 | ||||||||||
| 产品型号 | JTM9400TWY | 产品名称 | 危险品罐箱骨架运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12390×2550,2480×1400,1500,1550,1570,1600 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5300,5800,5500 | ||||||||
| 支撑装置型号 | SQ28,SQ28,FW28,28T(XZ80000/25) | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 10 | ||||||||
| 电子制动系统（EBS）控制器型号 | CM-TEBS | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1580,1550,1470,1440 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1800 | ||||||||
| 半挂车间隙半径（mm） | 2450 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2250 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11461,11661 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | FL | 悬架型式 | 独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 易燃危险货物 | ||||||||||

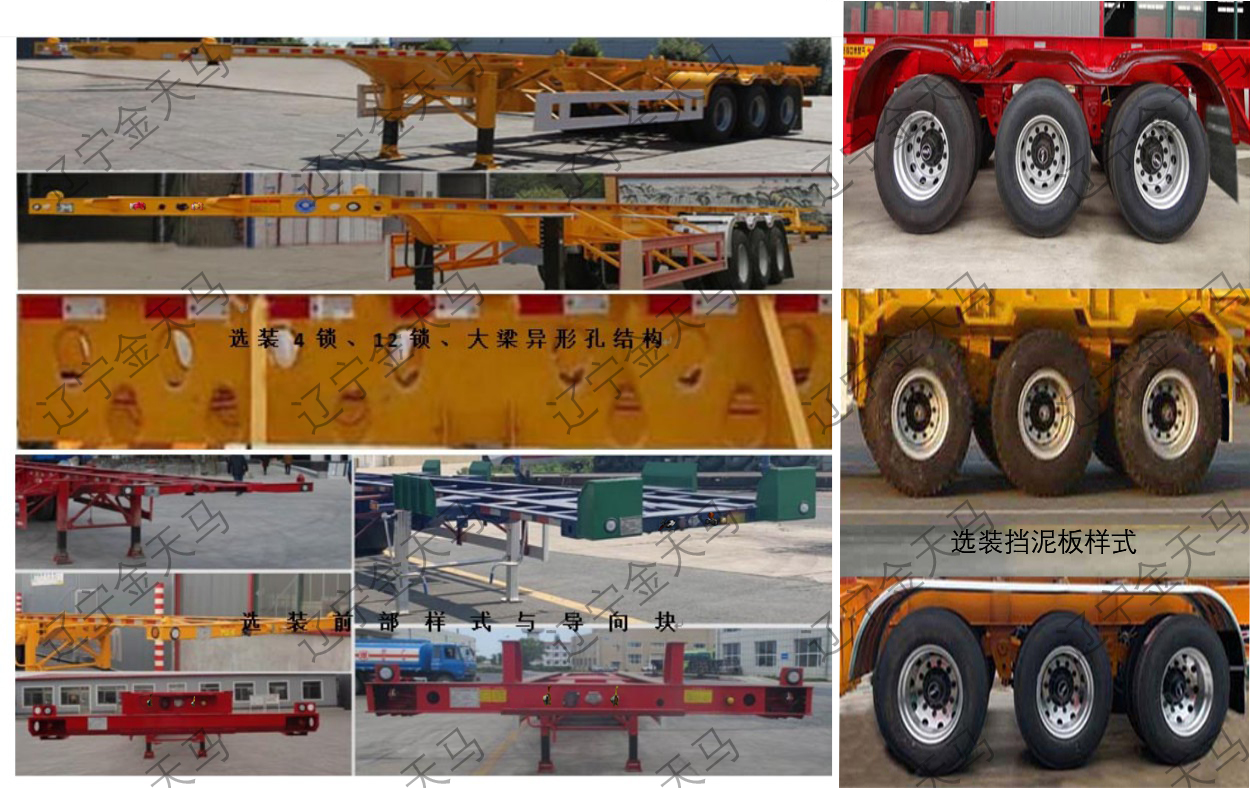

| 备注 | 1.总长/牵引销至最前端距离/轴距/后悬(mm)/前回转半径（mm）对应关系 车宽2550mm时: 12390/929/7160+1310+1310/1681/1580 12390/729/7160+1310+1310/1881/1470 车宽2480mm时: 12390/929/7160+1310+1310/1681/1550 12390/729/7160+1310+1310/1881/1440 2.该车选装前横梁样式，选装牵引销处车架总高度90mm,120mm,140mm,160mm,180mm,194mm.选装前边梁样式与导向块,选装4锁、12锁、大梁异型孔结构; 3.整备质量（kg）/额定载质量（Kg）/整备状态轴荷分配（前轴/后轴）（kg）对应关系： 5800/34200/2320/3480; 5500/34500/2200/3300; 5300/34700/2121/3179 | ||||||||||

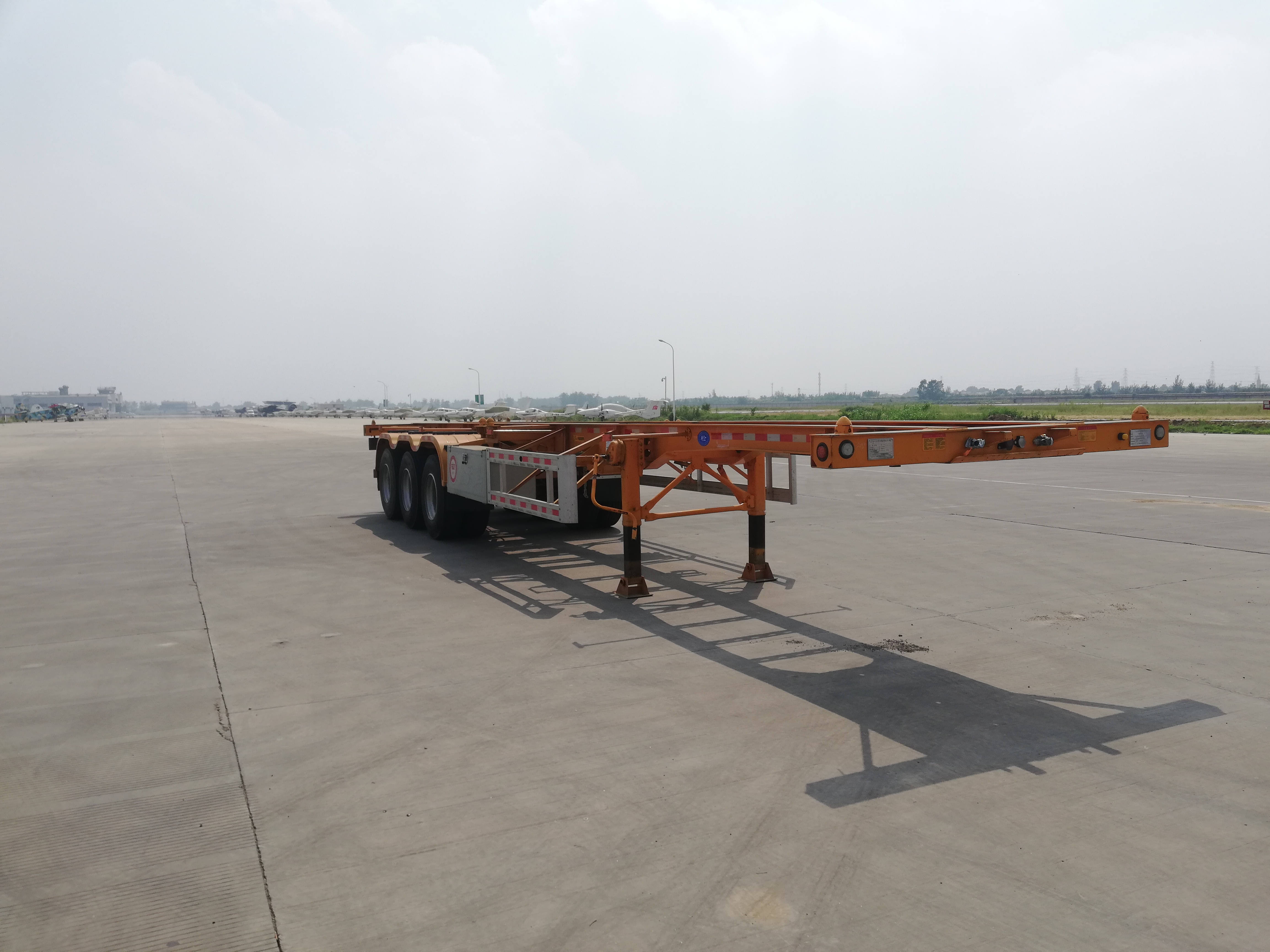

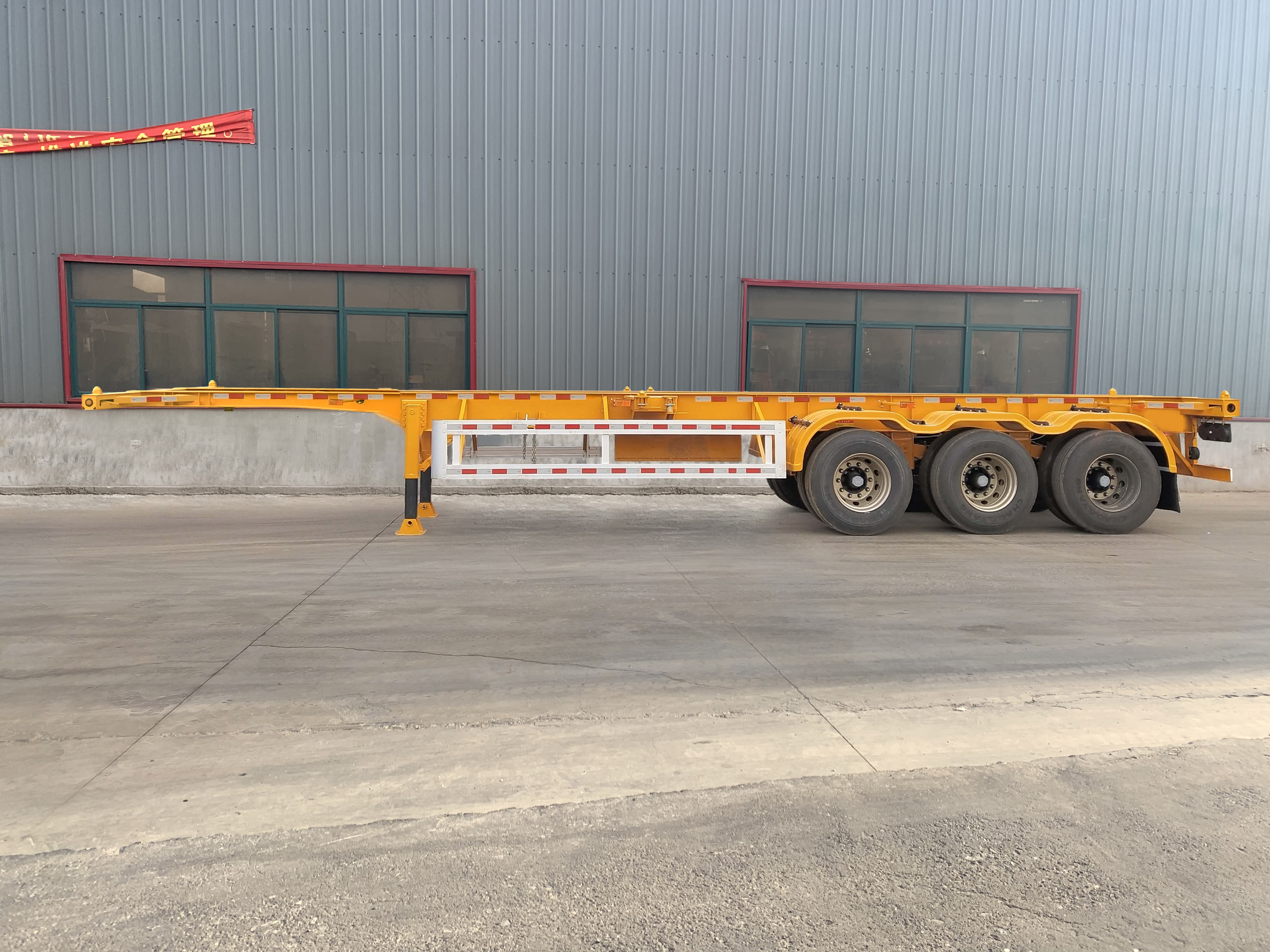

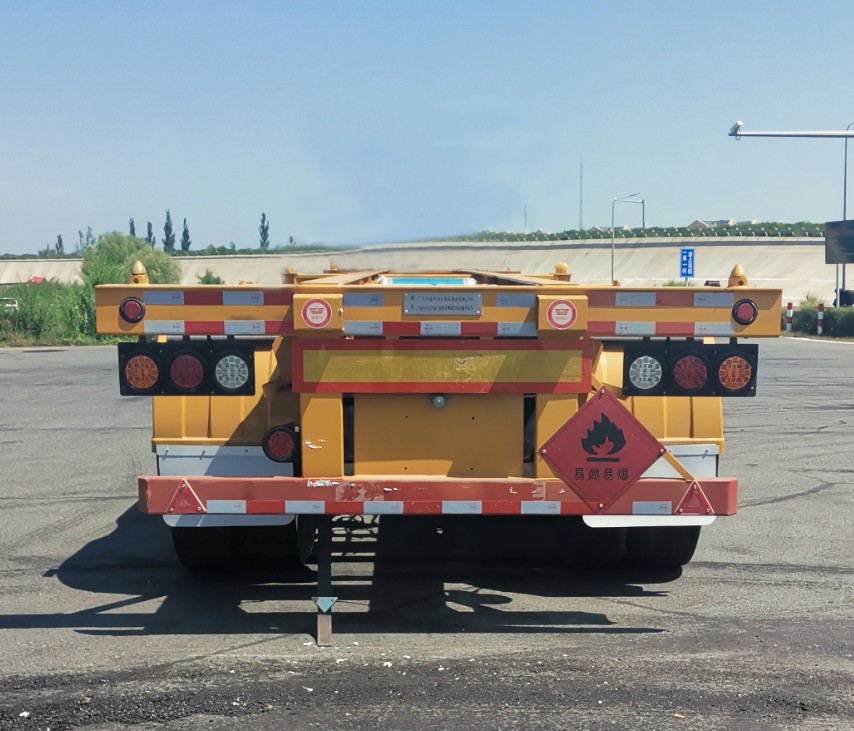

| 选装照片 |  |
||||||||||
