| 达标车型编号G032001571 |
| 生产企业 | 山东永顺达车业有限公司 | ||||||||||
| 产品型号 | WYF9400TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000,11500×2550,2500×2900,2700,1500,1550,1600 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,11900,11400×2550,2500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5800,6000,6350 | ||||||||
| 支撑装置型号 | SQ28,YHD28T,YX-D28T,HY-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 56 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,BH-KZ50A,BH-KW50A,BH-QD50,SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1969,1751,1821,1894,1684,1953,1733,1803,1877,1665 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.38 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11500,11800,11700,11600,11200,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 纵置多片钢板弹簧式非独立悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、选装前档样式。 2、整备质量与额定载质量对应关系：5800/34200,6000/34000,6350/33650 3、整车长/牵引销中心到车辆最前端距离/后悬/牵引销到最后端距离/整备质量对应关系为： (1)13000/1200/1751/6880+1310+1310/2300/11800/6350kg; (2)13000/1300/1821/6780+1310+1310/2300/11700/6350kg; (3)13000/1400/1894/6680+1310+1310/2300/11600/6350kg; (4)13000/1400/1894/6580+1310+1310/2400/11600/6000kg; (5)13000/1500/1969/6380+1310+1310/2500/11500/5800kg; (6)13000/1500/1969/6280+1310+1310/2600/11500/5800kg; (7)12500/1300/1821/6480+1310+1310/2100/11200/6000kg; (8)12000/1300/1821/6280+1310+1310/1800/10700/5800kg; (9)11500/1100/1684/6280+1310+1310/1500/10400/5800kg; 4、轮距1820时，对应车轴型号以及报告号为：FP24，GG217328UN；10010，HD21730093； 选装轮距1840时，对应车轴型号以及报告号为：FP26，GG217348TG；10110，HD20FF3402；10T-1840，HD20733369；HJD10F08P10，HD20733377； | ||||||||||

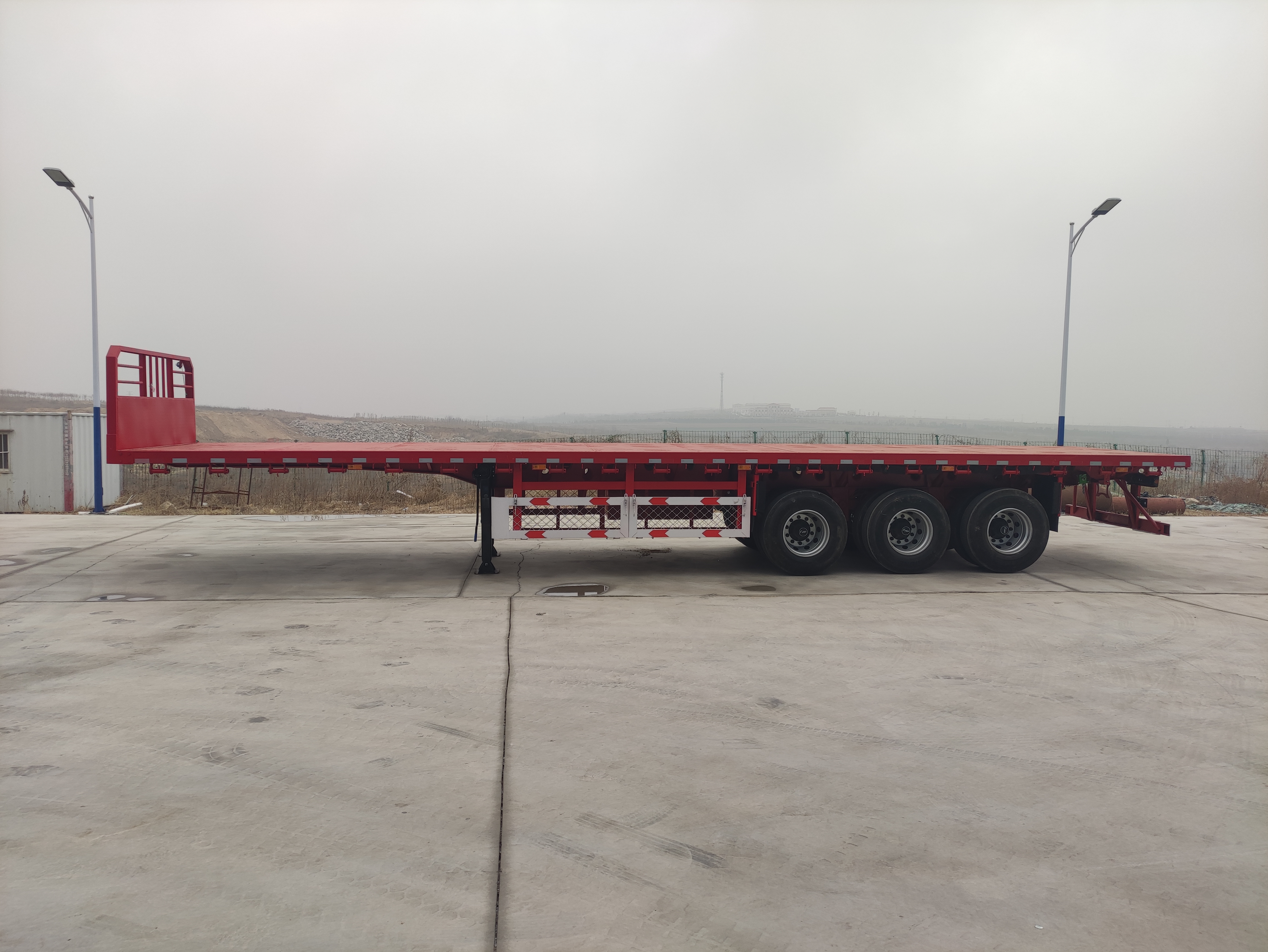

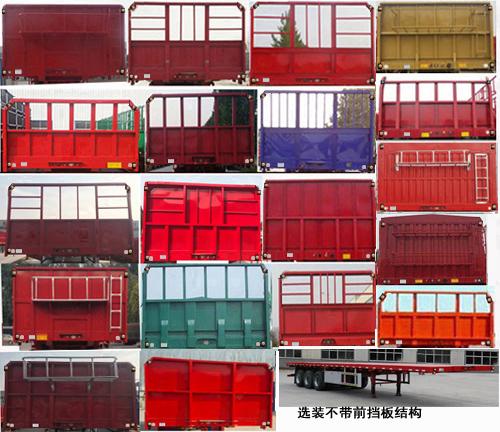

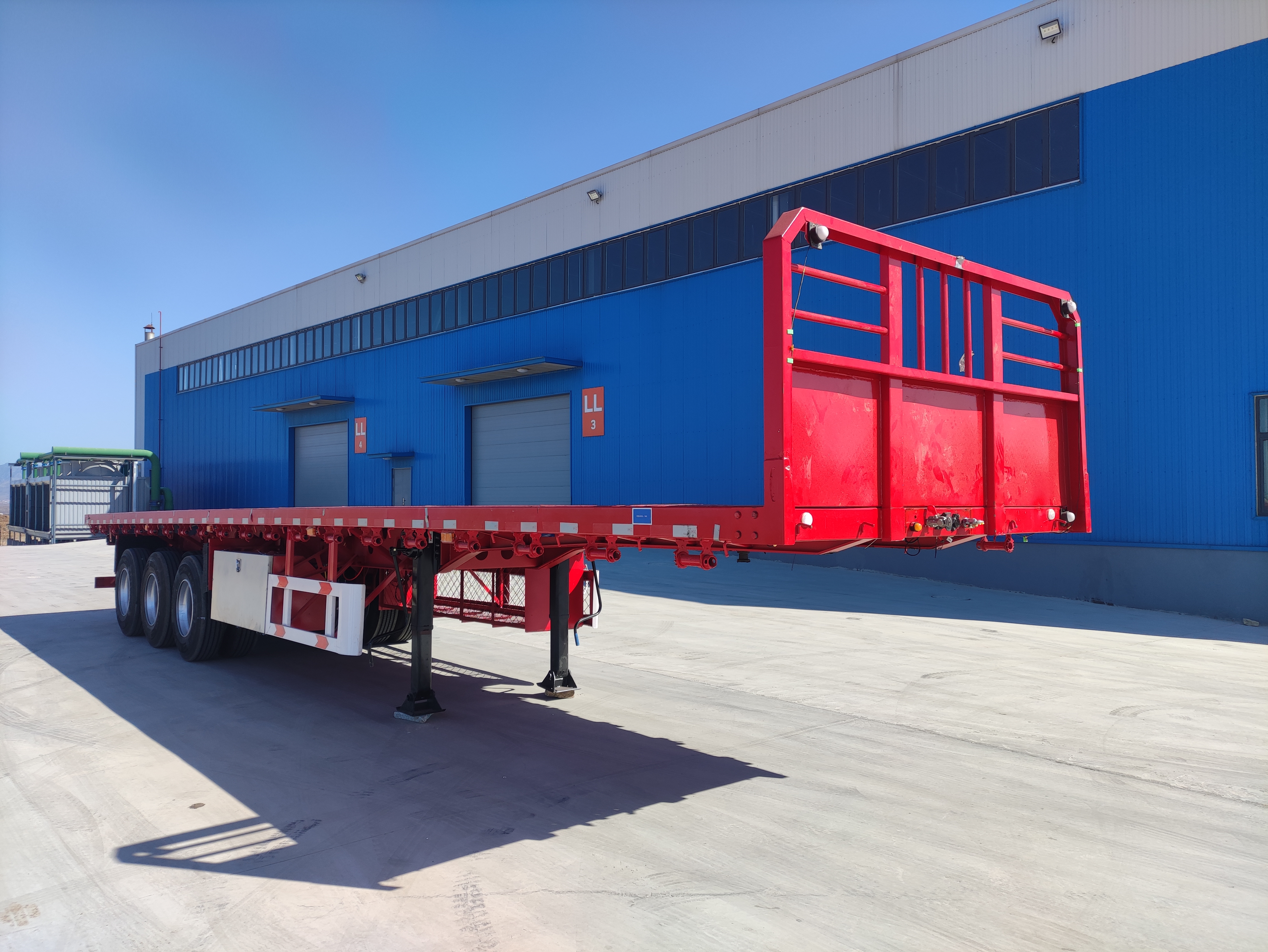

| 选装照片 |  |
||||||||||
