| 达标车型编号G032001555 |
| 生产企业 | 安徽华兴车辆有限公司 | ||||||||||
| 产品型号 | JLQ9402CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500×2550×3190,3390,3590,3790,3990 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400×2450,2400×600,580 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6300,6000,5750 | ||||||||
| 支撑装置型号 | A400C,FW28,D4000L,28T,CL28000 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ15,50-D200,KPB,50型 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1821,1894 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1980,2050 | ||||||||
| 半挂车间隙半径（mm） | 2310 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11700,11600,11200,11100 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

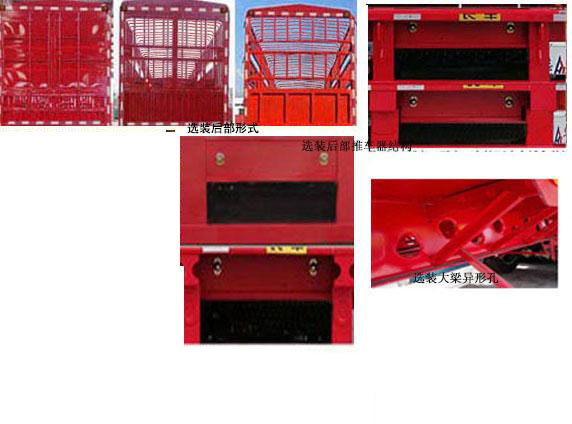

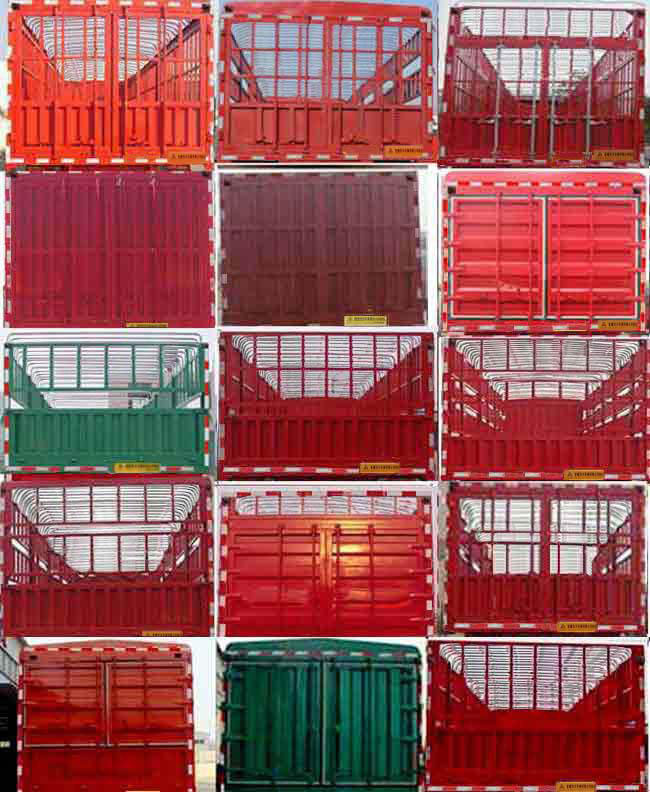

| 备注 | 车厢底板到栅栏顶部的高度为:1900mm,2100mm,2300mm,2500mm,2700mm分别对应外形尺寸高度为:3190,3390,3590,3790,3990,后部选装花栏式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管平板,方管十字花平板后门,选装半封闭前门,整车选装各种仓栅样式为一层仓栅,二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,侧面选装5开门,6开门。整车货厢栏板选装竖瓦楞,方管平板,方管十字花样,在前回转半径内选装篷布框及前爬梯为选装件,选装大梁异形孔,选装后部推车器结构,选装侧面无工具箱,车长/货箱内尺寸/轴距/后悬/离去角/牵引销中心到车辆最后端距离/前回转半径/与半挂车匹配的半挂牵引车前回转半径最小值,对应关系(mm):13000/12900/6850+1310+1310/2230/13.3/11700/1821/1980;13000/12900/6850+1310+1310/2130/13.9/11600/1894/2050,12500/12400/6550+1310+1310/2030/14.5/11200/1821/1980;12500/12400/6550+1310+1310/1930/15.2/11100/1894/2050. | ||||||||||
| 选装照片 |    |
||||||||||
