| 达标车型编号G032001547 |
| 生产企业 | 河北顺捷专用汽车制造有限责任公司 | ||||||||||
| 产品型号 | HBS9406CCYA | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2500,2550×3400,3600,3800,4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,11900×2440,2420,2400,2380,2350×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5600,5400,5100 | ||||||||
| 支撑装置型号 | A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 38 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1275 | ||||||||
| 半挂车前回转半径（mm） | 1894,1751,1877,1733 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2500 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11600,11300,11100,10800,10600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、该车底板到顶部的高度分别为:1800mm,对应3400mm;2000mm,对应3600mm;2200mm,对应3800mm;2400mm,对应4000mm 2、外廓尺寸（长）/外廓尺寸宽/牵引销到车辆最前端距离/轴距/后悬/半挂车前回转半径/牵引销中心轴线到半挂车最后端的对应关系为：13000/2550/1200/6700+1310+1310/2480/1751/11800，13000/2550/1400/6700+1310+1310/2280/1894/11600,12500/2550/1200/6500+1310+1310/2180/1751/11300,12500/2550/1400/6500+1310+1310/1980/1894/11100,12000/2550/1200/6100+1310+1310/2080/1751/10800,12000/2550/1400/6100+1310+1310/1880/1894/10600;13000/2500/1200/6700+1310+1310/2480/1733/11800，13000/2500/1400/6700+1310+1310/2280/1877/11600,12500/2550/1200/6500+1310+1310/2180/1733/11300,12500/2550/1400/6500+1310+1310/1980/1877/11100,12000/2550/1200/6100+1310+1310/2080/1733/10800,12000/2550/1400/6100+1310+1310/1880/1877/10600 3、外廓尺寸长/货厢栏板内尺寸（长）的对应关系为：13000/12900,12500/12400,12000/11900 4、货厢长/轴距/整备质量/车辆前轴到货箱前壁内侧的距离对应关系：12900/6700+1310+1310/5600/1100,12900/6700+1310+1310/5400/1100,12900/6700+1310+1310/5100/1150,12900/6700+1310+1310/5600/1300,12900/6700+1310+1310/5400/1300,12900/6700+1310+1310/5100/1300;12400/6500+1310+1310/5600/1100,12400/6500+1310+1310/5400/1100,12400/6500+1310+1310/5100/1100,12400/6500+1310+1310/5600/1300,12400/6500+1310+1310/5400/1300,12400/6500+1310+1310/5100/1300;11900/6100+1310+1310/5600/1100,11900/6100+1310+1310/5400/1100,11900/6100+1310+1310/5100/1100,11900/6100+1310+1310/5600/1300,11900/6100+1310+1310/5400/1300,11900/6100+1310+1310/5100/1300 | ||||||||||

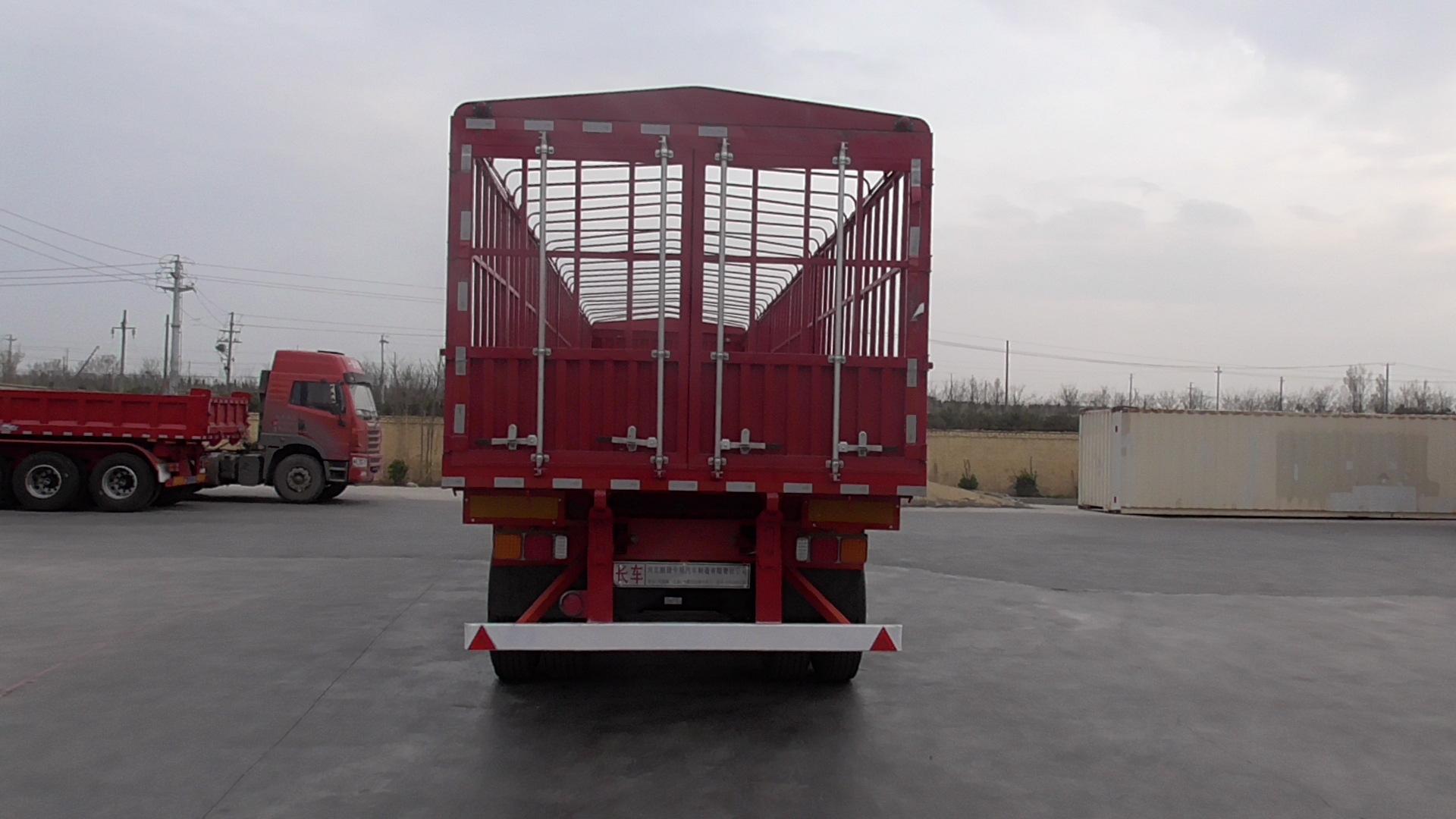

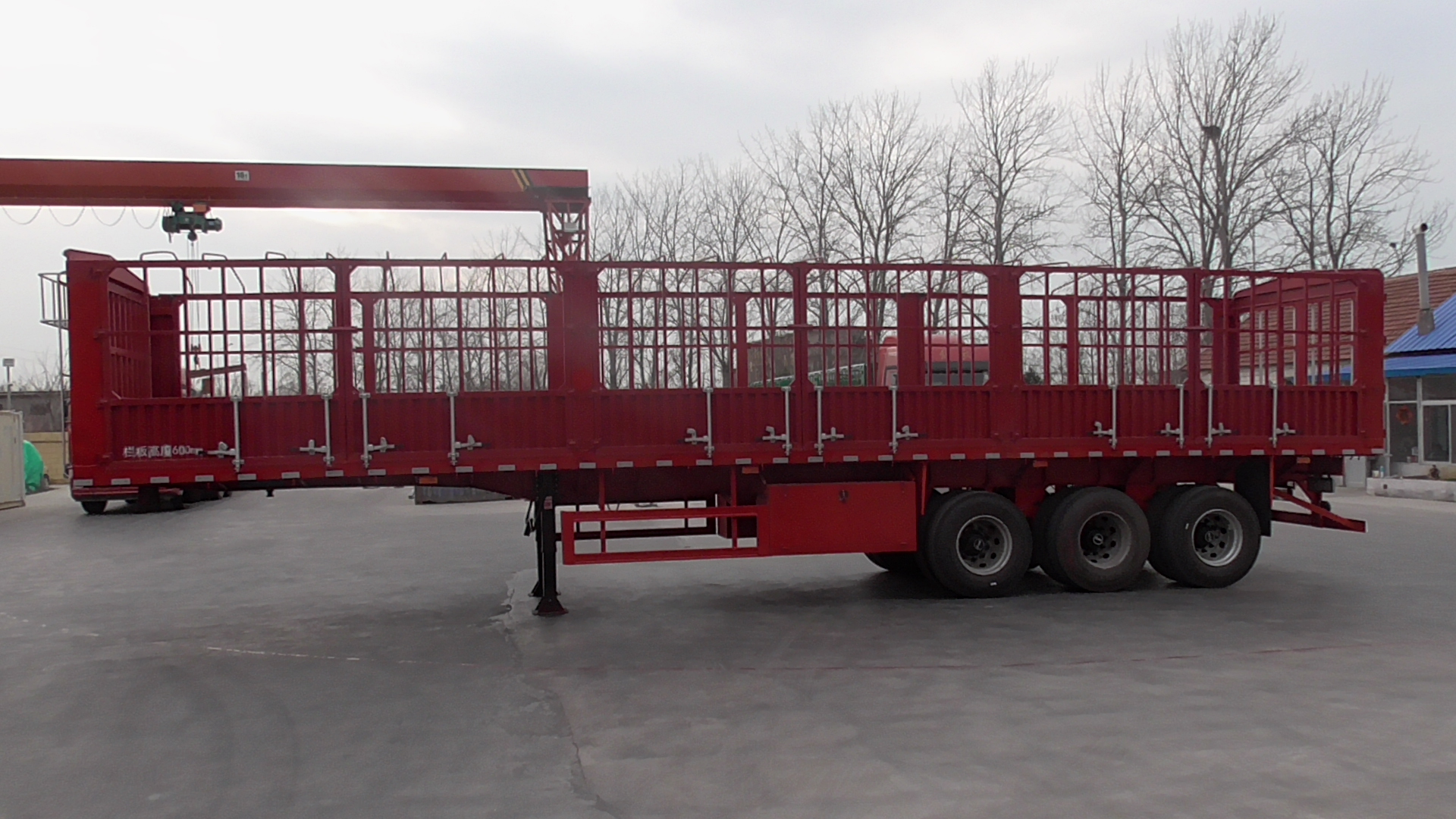

| 选装照片 | |||||||||||
