| 达标车型编号 G032001504 |
| 生产企业 | 谷城天宇机械有限公司 | ||||||||||
| 产品型号 | FUN9401ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10000,9500,9300,9000,8500×2550×3990,3800,3700,3600,3500,3400,3300,3200 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9300,8800,8700,8600,8300,7800×2490,2470,2450,2430,2400,2380,2360,2350,2320,2300×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8000,7750,7500,7300 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1362,1400,1549,1560,1578,1608,1620,1639,1670,1683,1703,1750,1878 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7920,8020,8100,8120,8300,8370,8400,8420,8470,8520,8620 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.货厢栏板内尺寸(长*宽*高):9300,8800,8700,8600,8300,7800x2490,2470,2450,2430,2400,2380,2360,2350,2320,2300x600,550,500;2,该车自卸方式为后卸,选装前档板样式,选装后部,侧面厢板样式,选装液压油箱的安装位置,选装后翻转支架结构,选装号牌板样式,选装电动篷布及手动篷布结构;3,车长/轴距/后悬/半挂车牵引销到车辆最前端/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离的对应关系 (mm)：8500/4100+1310+1310/1200/580/1400/7920,8500/4100+1310+1310/1300/480/1362/8020,9000/4100+1310+1310/1200/1080/1670/7920,9000/4100+1310+1310/1300/980/1608/8020,9000/4100+1310+1310/1400/880/1549/8120,9000/4280+1310+1310/1200/900/1560/8100,9300/4280+1310+1310/1400/1000/1620/8300,9300/4450+1310+1310/1300/930/1578/8370,9300/4450+1310+1310/1350/880/1549/8420,9500/4280+1310+1310/1400/1200/1750/8300,9500/4280+1310+1310/1500/1100/1683/8400,9500/4450+1310+1310/1400/1030/1639/8470,9500/4450+1310+1310/1300/1130/1703/8370,9500/4500+1310+1310/1350/1030/1639/8470,9500/4500+1310+1310/1400/980/1608/8520,10000/4500+1310+1310/1500/1380/1878/8620,整备质量(kg)/额定载质量（kg）的对应关系：8000/32000,7750/32250,7500/32500,7300/32700；货车驱动轴数量：N/A | ||||||||||

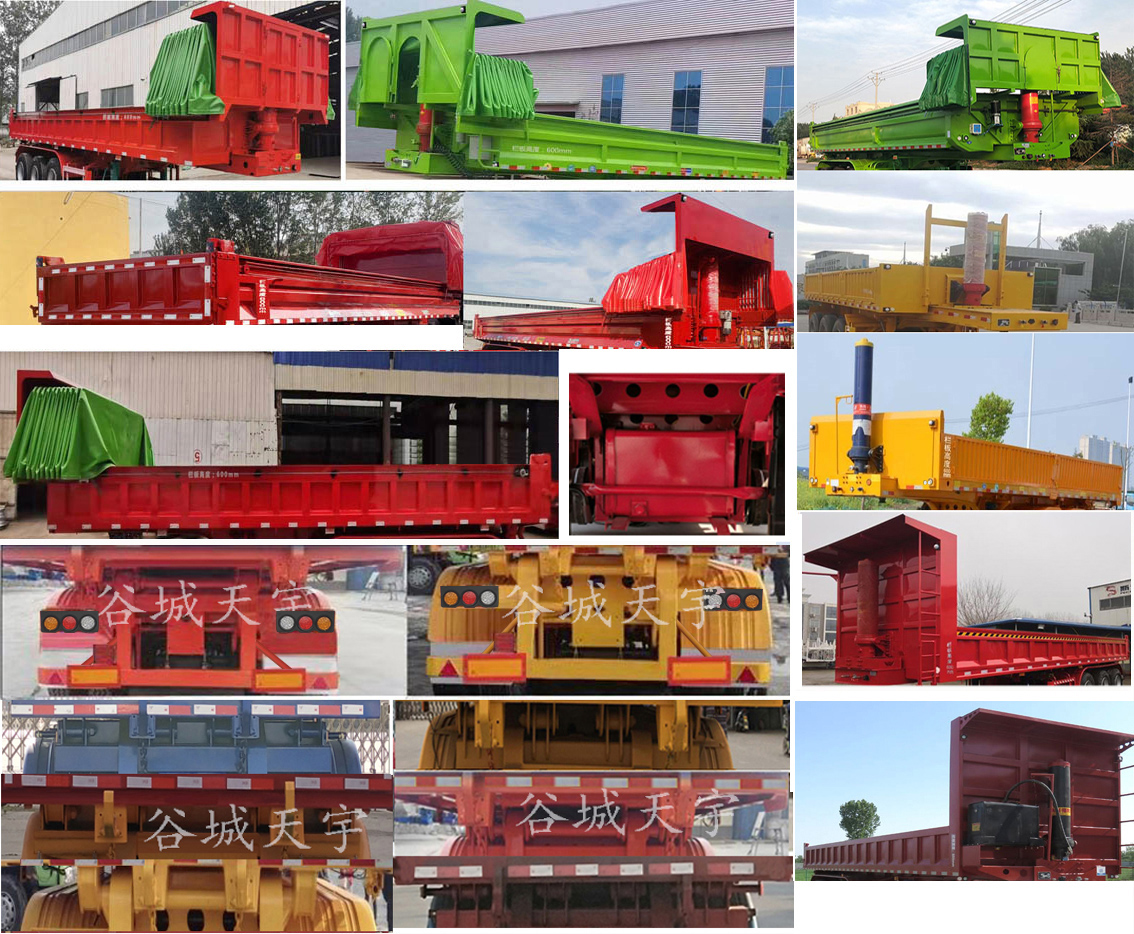

| 选装照片 |    | ||||||||||
