| 达标车型编号 G032001503 |
| 生产企业 | 谷城天宇机械有限公司 | ||||||||||
| 产品型号 | FUN9400ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 7200,7500,7700,8000,8200,8500,8800,9000,9200×2550×3900,3800,3700,3600,3500,3400,3300,3200,3100,3000,2900,2800,2700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 6080,6600,6900,7000,7400,7600,7900,8200,8400,8500,8600,8700×2330,2350,2380,2400,2430,2450,2470,2490×400,500,600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6700,7000,7200,7360 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1330,1336,1362,1400,1454,1469,1521,1578,1639,1670,1703 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 6820,7100,7220,7270,7420,7500,7570,7670,7770,7870,7970,8070 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.卸货方式为:后卸;选装前挡板和侧面结构,选装后部厢板样式;选装液压油箱的安装位置,选装翻转支架;选装电动篷布及手动篷布结构,选装挡泥板结构;2.车长/轴距/后悬/半挂车牵引销到车辆最前端的距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)对应关系(mm):7200/3600+1310+1310/600/380/1330/6820,7500/3600+1310+1310/880/400/1336/7100,7700/3600+1310+1310/1000/480/1362/7220,8000/3600+1310+1310/1200/580/1400/7420,8000/3600+1310+1310/1050/730/1469/7270,8200/3680+1310+1310/1200/700/1454/7500,8500/3600+1310+1310/1200/1080/1670/7420,8500/3750+1310+1310/1200/930/1578/7570,8500/3850+1310+1310/1200/830/1521/7670,8500/3950+1310+1310/1200/730/1469/7770,8800/3950+1310+1310/1300/930/1578/7870,9000/3850+1310+1310/1400/1130/1703/7870,9000/3950+1310+1310/1400/1030/1639/7970,9200/3950+1310+1310/1500/1130/1703/8070;3,整备质量(kg)/额定载质量（kg）的对应关系：6700/33300,7000/33000,7200/32800,7360/32640； | ||||||||||

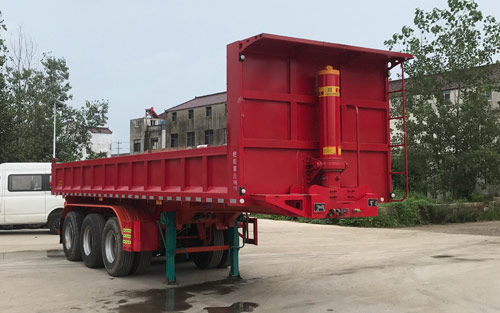

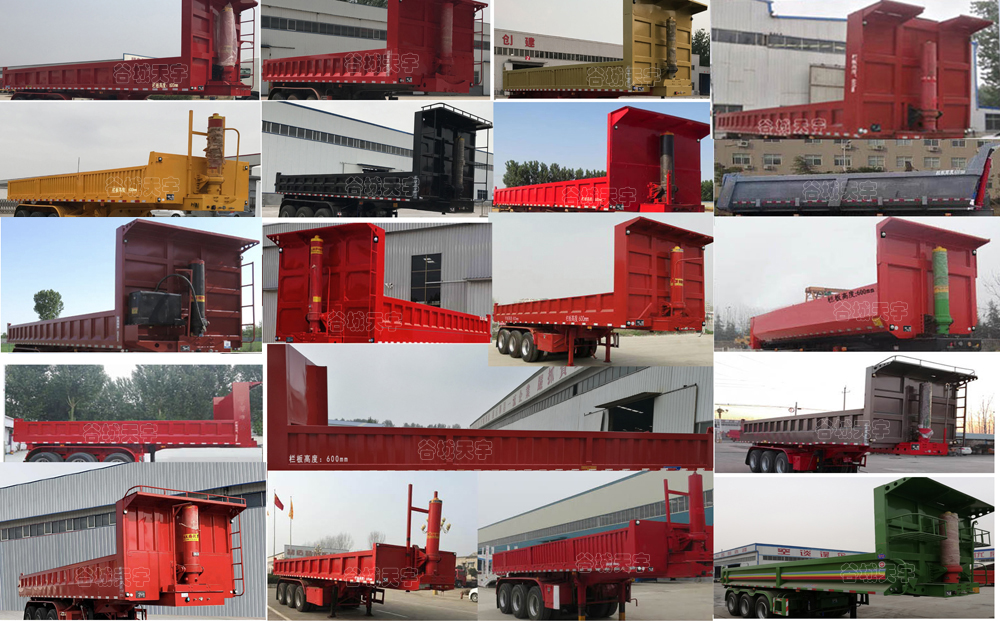

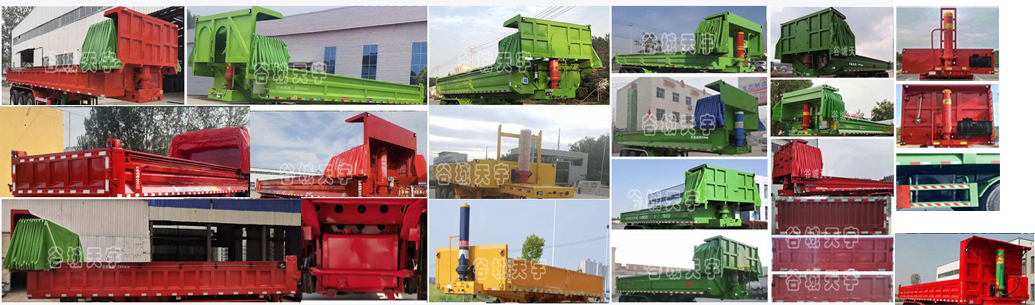

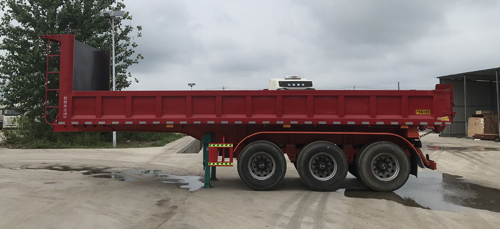

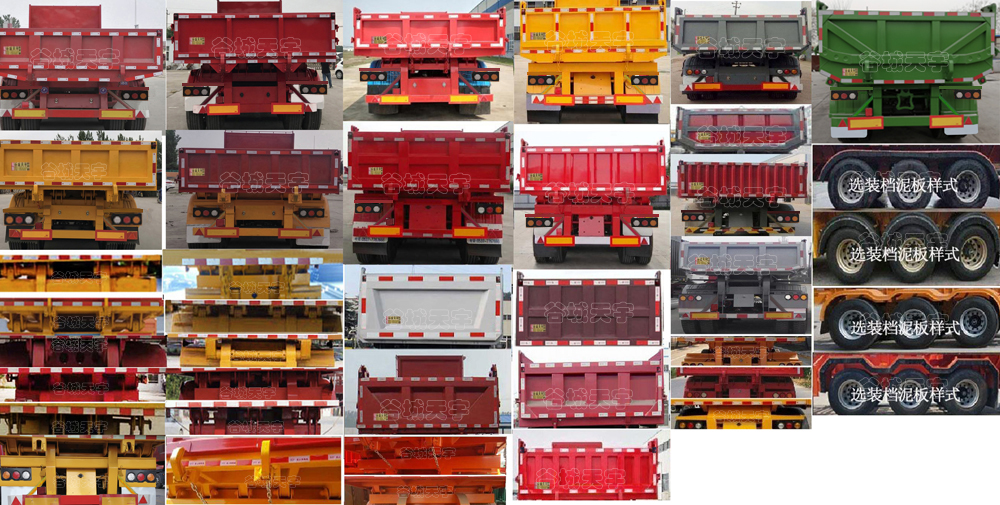

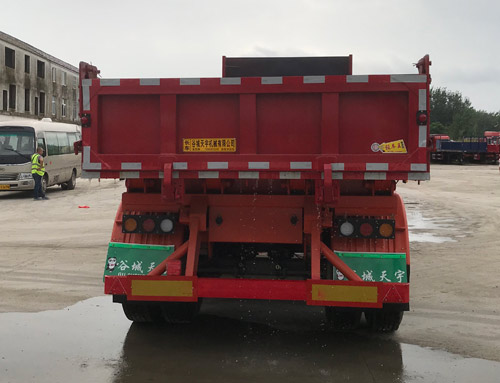

| 选装照片 |    | ||||||||||
