| 达标车型编号G032001500 |
| 生产企业 | 梁山通泰车业有限公司 | ||||||||||
| 产品型号 | TZL9400ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8000,8200,8500,8800,9000,9200×2550×3900,3700,3500,3300,3200,3100,3000,2900,2800,2700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 6300,7300,7400,7600,7800,7900,8200,8300,8400,8600×2360,2380,2420,2450,2470×600,550,500,400 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7000,7300,7690 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1494,1505,1620,1683,1820 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7200,7420,7500,7800,7900 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1;该车为后卸,选装侧面和后部结构,选装挡泥板结构.选装尾部标志板的安装位置,选装竖瓦楞(个数不限制数量),第一轴为非驱动轴(或随动桥)可提升,选装电动篷布与手动篷布结构,选装油箱的安装位置为前档两侧、大梁底部及两侧,油箱位置可选择,挂车自备液压油箱,选装防侧翻支腿.底板选装隔热层结构,隔热层厚度为100mm,栏板样式为竖瓦楞或横瓦楞,2;车长/轴距/后悬/半挂牵引销到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的参数对应关系为:8000/3450+1310+1310/1130/800/1505/7200,8200/3500+1310+1310/1300/780/1494/7420,8500/3580+1310+1310/1300/1000/1620/7500,8800/3680+1310+1310/1500/1000/1620/7800,9000/3780+1310+1310/1500/1100/1683/7900,9200/3780+1310+1310/1500/1300/1820/7900,3;整备质量(kg)/额定载质量(kg)的对应关系:7000/33000,7300/32700,7690/32310; | ||||||||||

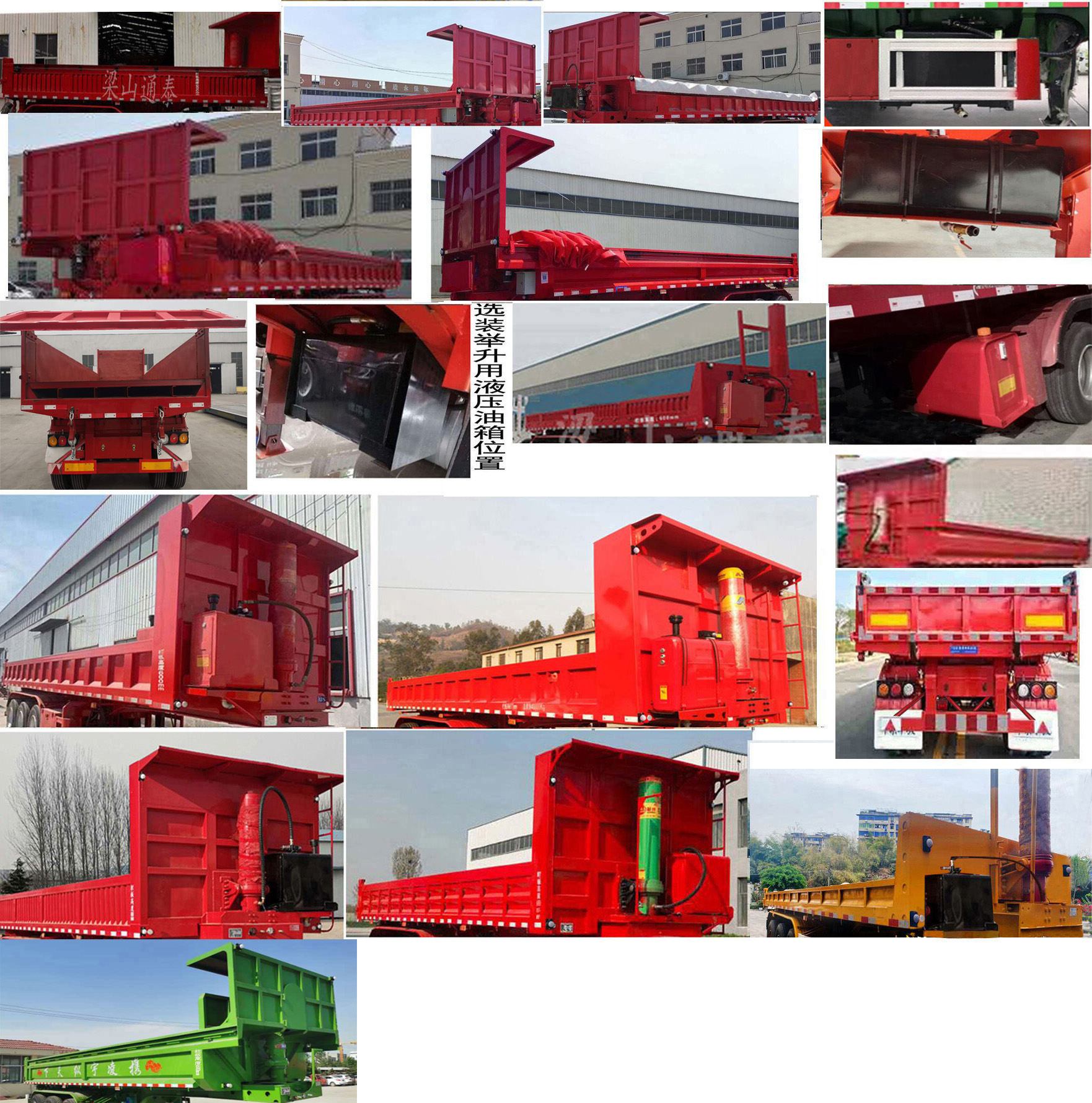

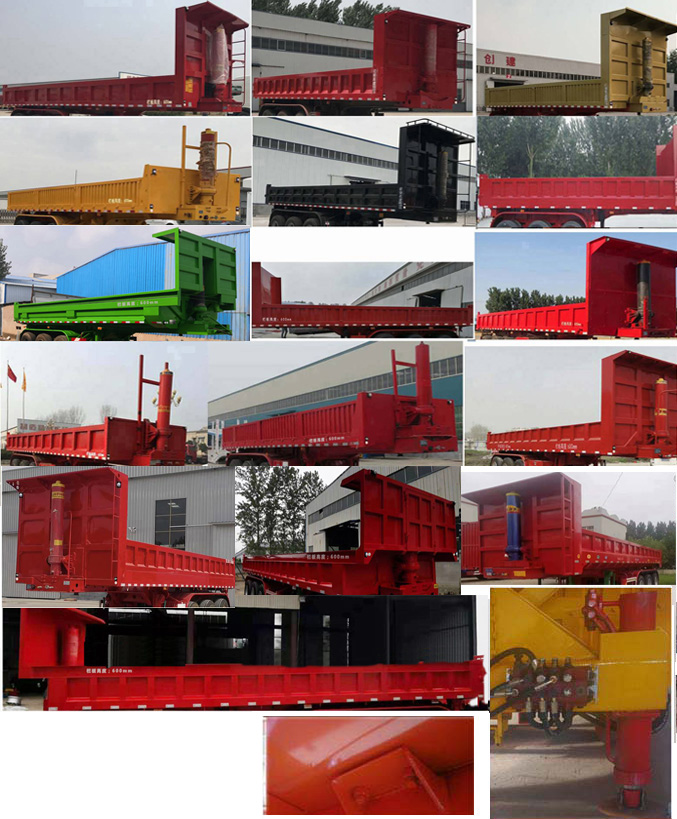

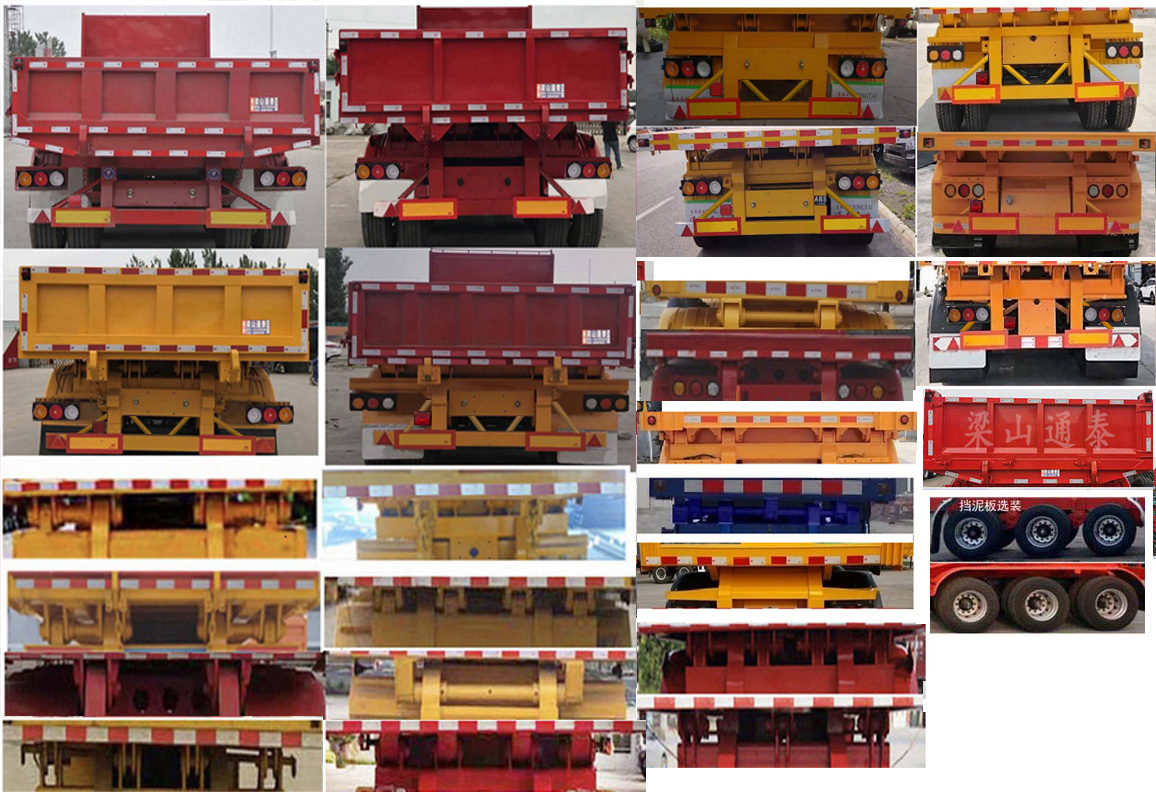

| 选装照片 |    |
||||||||||
