| 达标车型编号G032001479 |
| 生产企业 | 河北顺捷专用汽车制造有限责任公司 | ||||||||||
| 产品型号 | HBS9405TDP | 产品名称 | 低平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13750,13500,13000,12500×2800,3000×1650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9150，8900，8400，7900×3000，2800 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6300,6100,5950,5750 | ||||||||
| 支撑装置型号 | A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 8.25R20 16PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1275 | ||||||||
| 半挂车前回转半径（mm） | 1892,1664,1574,1357,1232 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2200 | ||||||||
| 半挂车间隙半径（mm） | 2500 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2120 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12000,11850,11600,11350 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、仅可运输不可拆卸物体,鹅颈部分不允许载货。 2、外廓尺寸（长）/轴距/后悬/牵引销到车辆最前端距离的对应关系：13750/7500+1310+1310/1880/1750;13750/7250+1310+1310/2130/1750;13750/7000+1310+1310/2380/1750;13500/7500+1310+1310/1880/1500;13500/7250+1310+1310/2130/1500;13500/7000+1310+1310/2380/1500;13500/6850+1310+1310/2530/1500;13000/7250+1310+1310/2130/1000;13000/7000+1310+1310/2230/1150;13000/6850+1310+1310/2130/1400;12500/6850+1310+1310/1880/1150;12500/6850+1310+1310/1530/1500。 3、外廓尺寸（长）/半挂车前回转半径/牵引销中心轴线到半挂车最后端的对应关系为：13750/1904/12000,13500/1677/12000,13000/1250/12000,13000/1373/11850,13000/1588/11600,12500/1373/11350,12500/1677/11000。 | ||||||||||

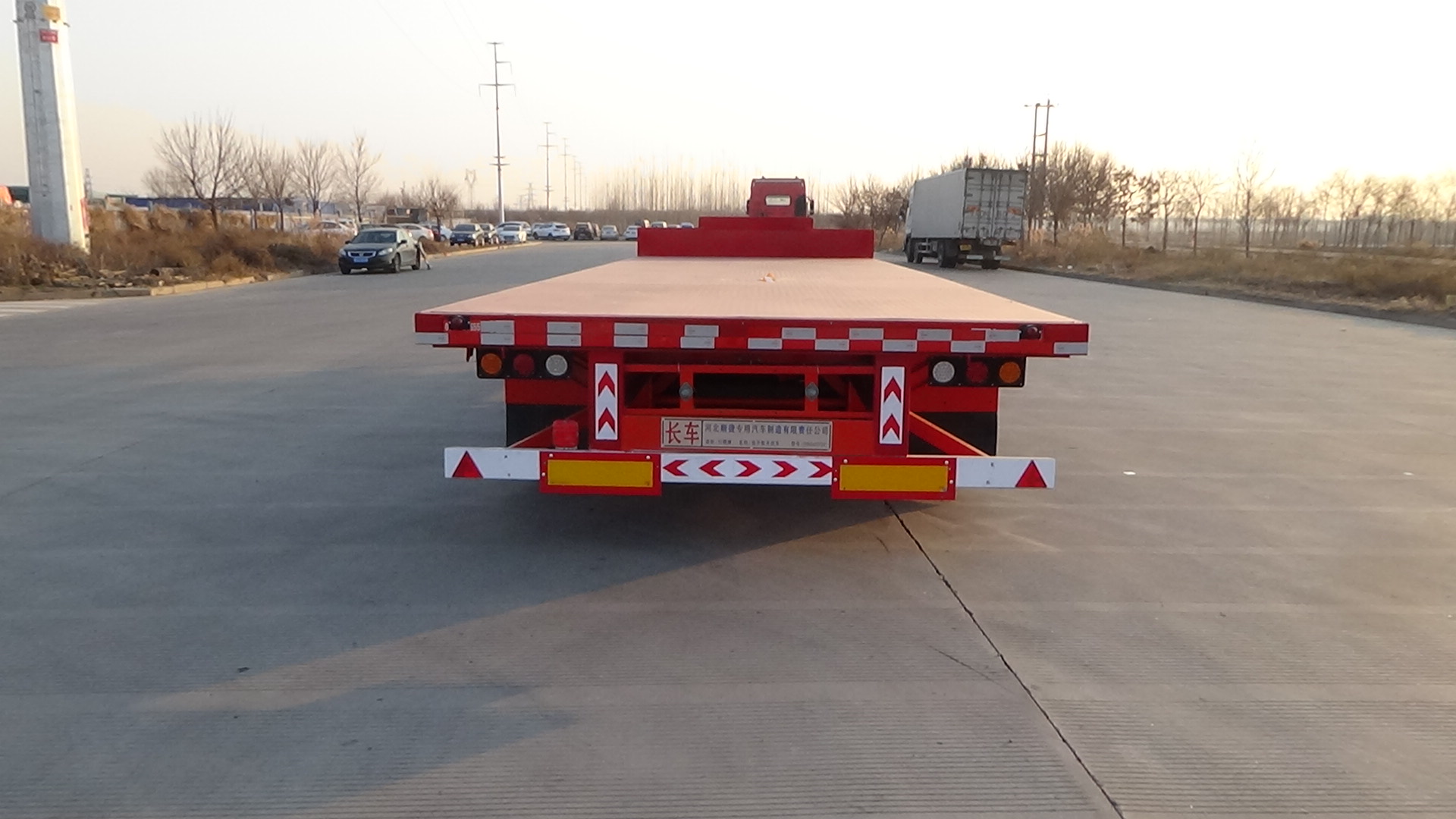

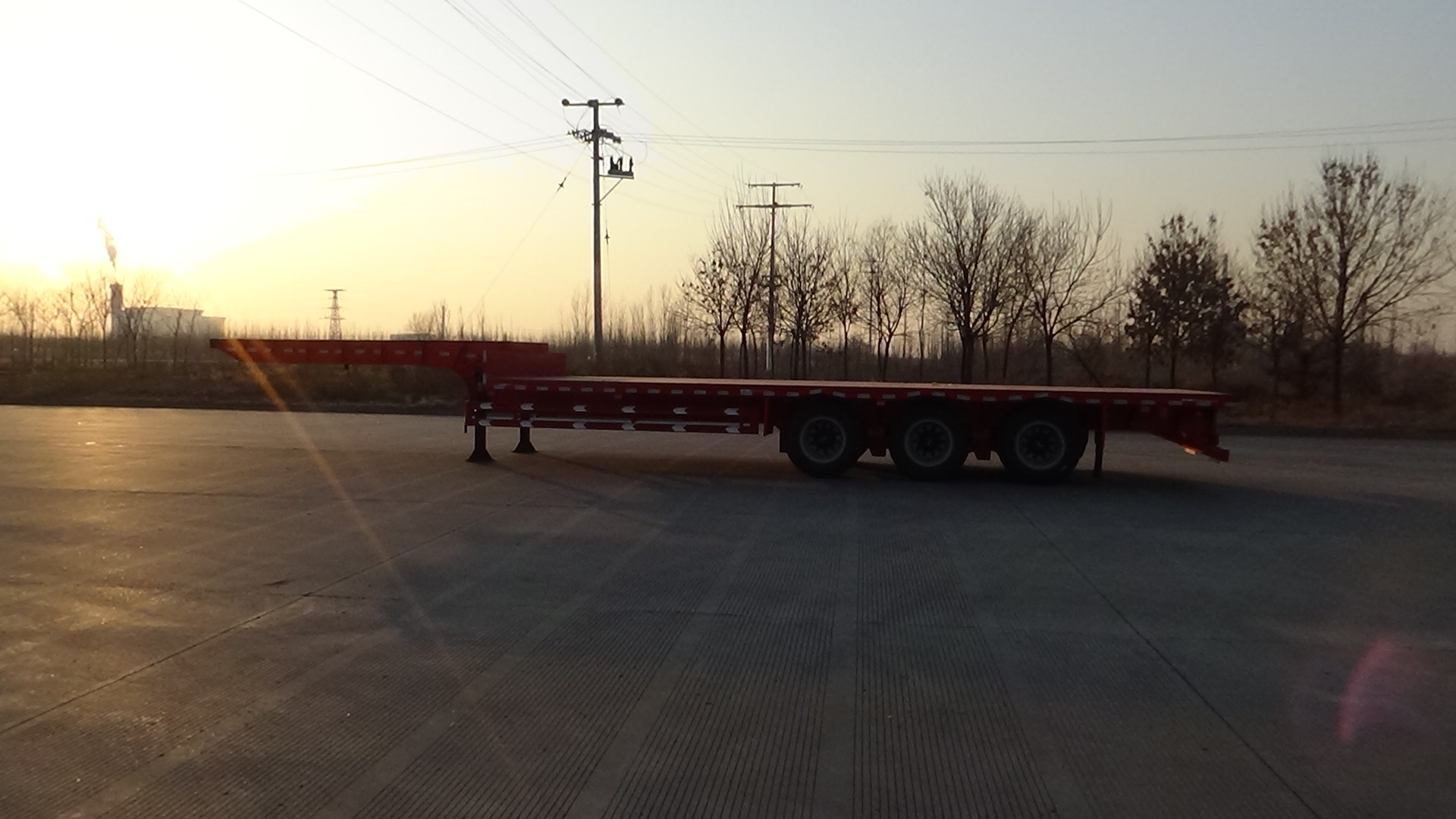

| 选装照片 | |||||||||||
