| 达标车型编号G032001460 |
| 生产企业 | 山东天鸿汽车科技股份有限公司 | ||||||||||
| 产品型号 | LJN9400TJZ20 | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8200,8500,9000,9500×2480,2500,2550×1450,1500,1550,1600,1650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 4800,5100,5270 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1704,1807,1521,1549,2030,1685,1789,1500,1529,2015,1678,1782,1492,1521,2008 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7070,7220,7370,7620,7720,7920,8220 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧平衡式悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 该车用于运输一个20英尺集装箱,牵引销处车架高度可为194mm,180mm,150mm,120mm,90mm;选装前部不加装挡块时整车高度为:1450mm,车长/牵引销至车辆最前端的距离/轴距/后悬/前回转半径/牵引销到最后端水平距离尺寸关系(mm):8200/1130/3600+1310+1310/850/1704/7070,8500/1280/3750+1310+1310/850/1807/7220,8200/830/3600+1310+1310/1150/1521/7370,8500/880/3750+1310+1310/1250/1549/7620,9000/1280/3800+1310+1310/1300/1807/7720,9500/1580/3950+1310+1310/1350/2030/7920,9500/1280/3950+1310+1310/1650/1807/8220.当车宽为2550时前悬/前回转半径(mm)尺寸关系:1130/1704,1280/1807,830/1521,880/1549,1580/2030.当车宽为2500时前悬/前回转半径(mm)尺寸关系:1130/1685,1280/1789,830/1500,880/1529,1580/2015.当车宽为2480时前悬/前回转半径(mm)尺寸关系:1130/1678,1280/1782,830/1492,880/1521,1580/2008. | ||||||||||

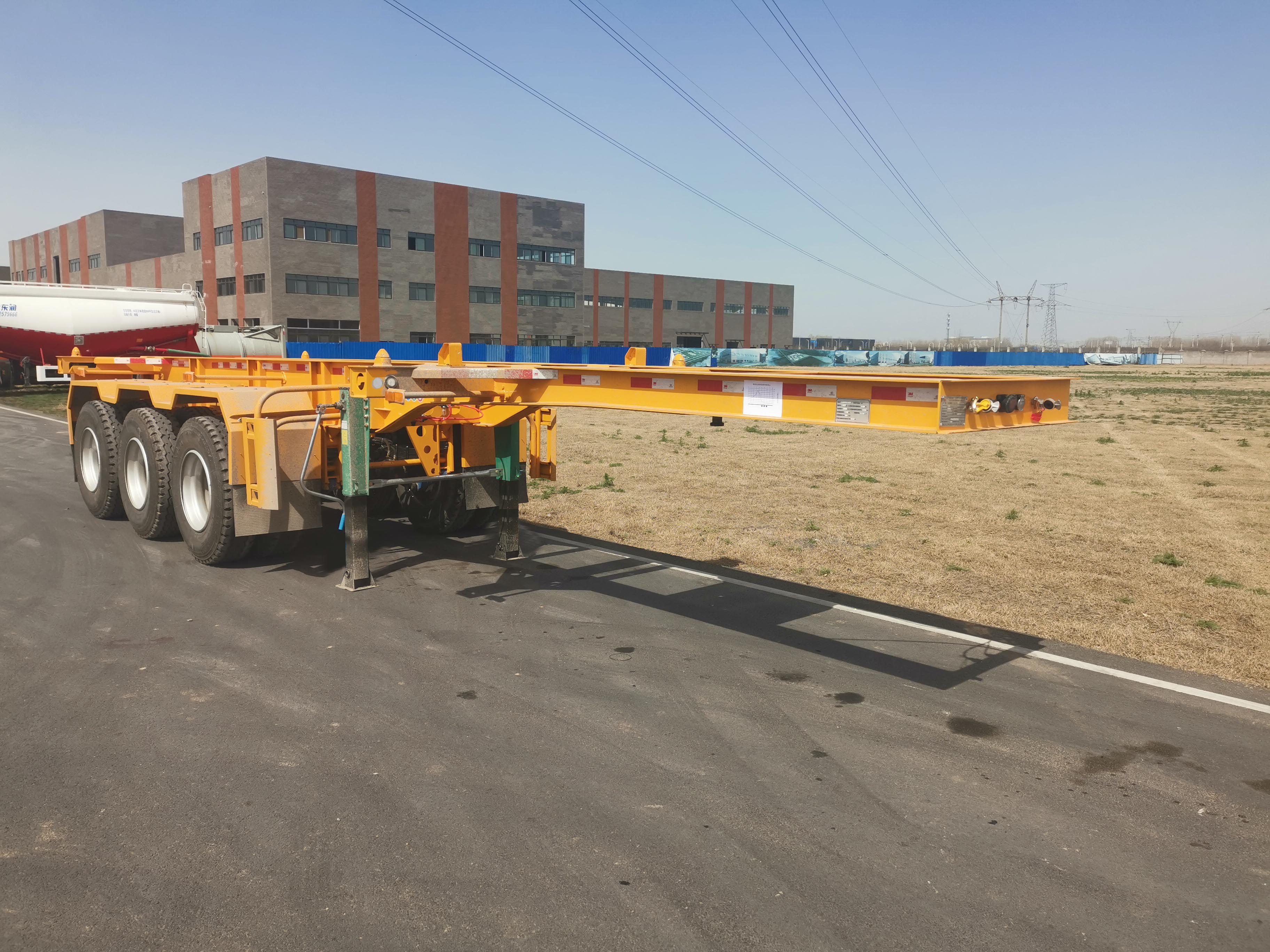

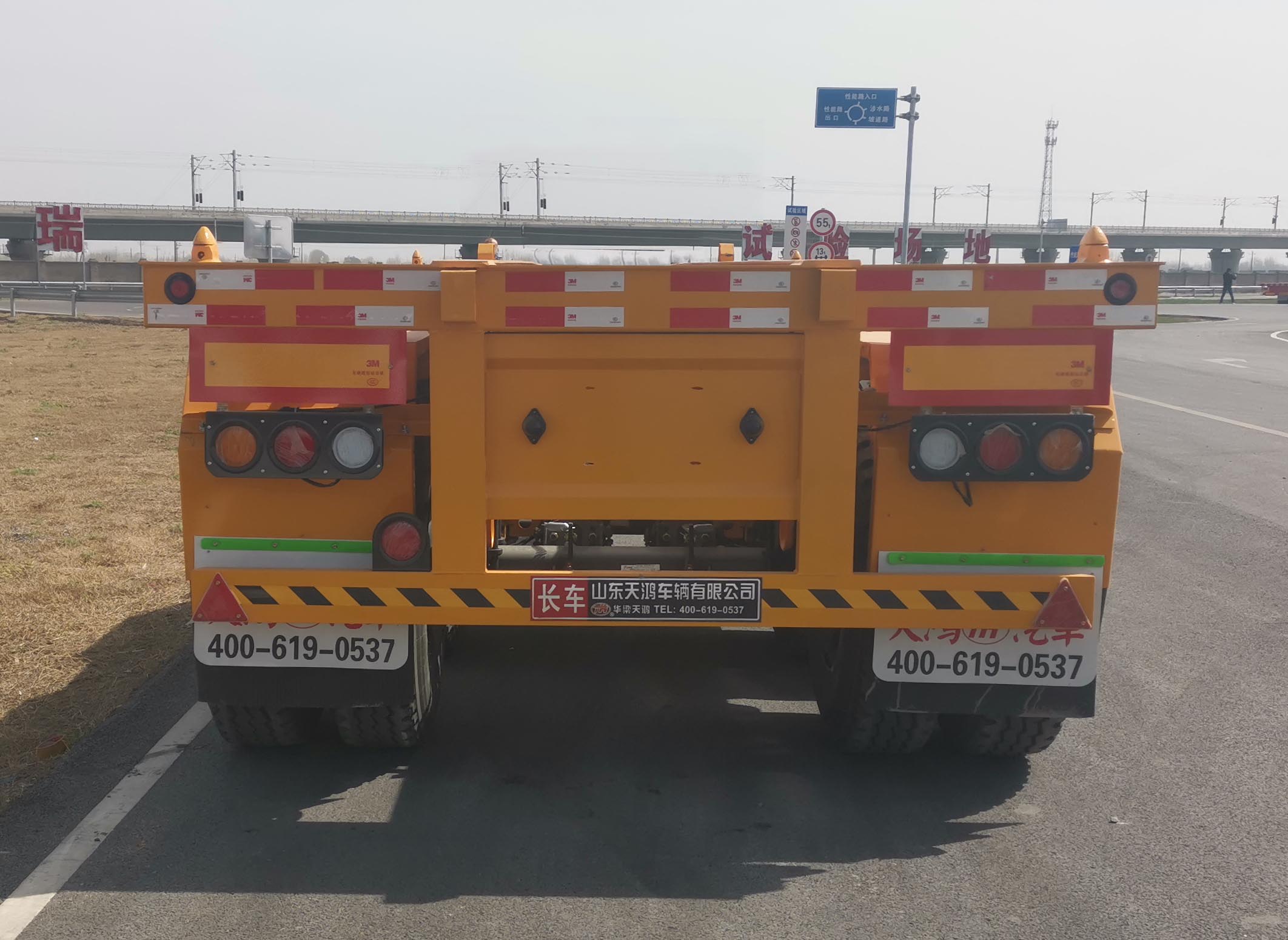

| 选装照片 | |||||||||||
