| 达标车型编号G032001408 |
| 生产企业 | 扬州中集通华专用车有限公司 | ||||||||||
| 产品型号 | THT9357TJZB | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13945×2500,2550×1350,1400,1450,1500,1550,1725 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 35000 | 整备质量（kg） | 4340,3950 | ||||||||
| 支撑装置型号 | A400C,28T(XZ80000/25),E100,FW28,A300C,A440,24T（20/16） | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 425/65R22.5 20PR,435/50R22.5,435/50R19.5,445/45R19.5 | ||||||||||
| 轮胎数量（个） | 2/2/2 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB,KZ15,BH-KW50A,BH-KZ50A | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1208 | ||||||||
| 半挂车前回转半径（mm） | 1536,1781 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1881 | ||||||||
| 半挂车间隙半径（mm） | 2290 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 12970,12600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.该车用于运输45英尺集装箱 2.该车总长/前悬/前回转半径/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离对应关系（mm）: 13945/975/1536/8200+1350+1350/2070/12970;13945/1345/1781/8200+1350+1350/1700/12600。 3.选用整备质量4340KG，前悬975mm配置时，对应车辆前轴到货箱前壁内侧的距离为855mm，质心L1为7398mm， 选用整备质量4340KG，前悬1345mm配置时，对应车辆前轴到货箱前壁内侧的距离为1225mm，质心L1为7304mm， 选用整备质量3950KG，前悬975mm配置时，对应车辆前轴到货箱前壁内侧的距离为855mm，质心L1为7603mm， 选用整备质量3950KG，前悬1345mm配置时，对应车辆前轴到货箱前壁内侧的距离为1225mm，质心L1为7520mm。 具体计算过程见“其他佐证材料”栏，【THT9357TJZB质心计算参数.pdf】 4.选装前部外形，挡泥板外形，侧面开孔轻量化外形，下背板支腿外形。 | ||||||||||

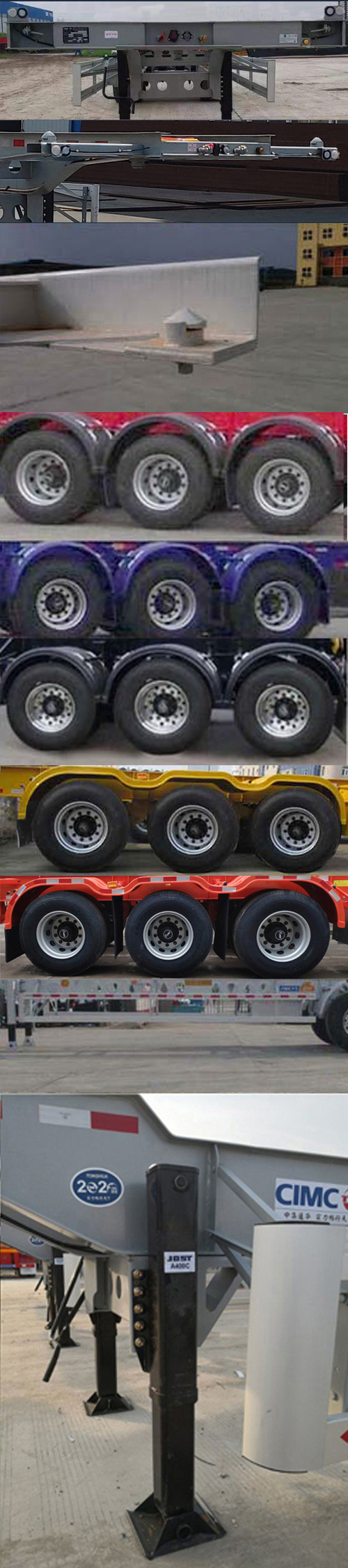

| 选装照片 |  |
||||||||||
