| 达标车型编号G033001076 |
| 生产企业 | 老河口市通浩汽车零部件有限公司 | ||||||||||
| 产品型号 | THC9401TJZE | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12600,12500,12450,12400,12240×2480,2500,2550×1400,1450,1500,1550,1580,1600,1650,1700,1750 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5500,5800,6000 | ||||||||
| 支撑装置型号 | SQ28,YHD28T,YX-D28T,HY-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR, 11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#,KZ10.BH-KZ50A,BH-KW50A | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1627,1671,1744,1684,1730,1751,1800,1821,1652,1724,1828,1427,1418,1521,1516,1572,1608,1704,1717,1620,1578,1614,1527,1572 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.38 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11990,11920,11900,11830,11830,11810,11810,11800,11730,11700,11630,11620,11530,11470,11420,11400,11400,11320,11290,11250,11140 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 纵置多片钢板弹簧式非独立悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、整备质量与额定载质量对应关系:5500/34500,5800/34200,6000/34000; 2、长度/前回转半径/前悬/轴距/后悬/牵引销到车辆最后端距离： （1）13000/1627/1010/7470+1310+1310/1900/11990;（2）13000/1671/1080/7470+1310+1310/1830/11920; （3）13000/1744/1190/7470+1310+1310/1720/11810;（4）13000/1684/1100/7380+1310+1310/1900/11900; （5）13000/1730/1170/7380+1310+1310/1830/11830;（6）13000/1751/1200/7280+1310+1310/1900/11800; （7）13000/1800/1270/7280+1310+1310/1830/11730;（8）13000/1821/1300/7180+1310+1310/1900/11700; （9）12600/1671/1080/7180+1310+1310/1720/11520;（10）12500/1671/1080/7080+1310+1310/1720/11420; （11）12450/1652/1050/6950+1310+1310/1830/11400;（12）12450/1724/1160/6950+1310+1310/1720/11290; （13）12450/1828/1310/6800+1310+1310/1720/11140;（14）12450/1751/1200/6800+1310+1310/1830/11250; （15）12450/1427/640/7470+1310+1310/1720/11810;（16）12450/1418/620/7380+1310+1310/1830/11830; （17）12450/1521/830/7280+1310+1310/1720/11620;（18）12450/1516/820/7180+1310+1310/1830/11630; （19）12450/1572/920/7080+1310+1310/1830/11530;（20）12450/1608/980/6950+1310+1310/1900/11470; （21）12450/1704/1130/6800+1310+1310/1900/11320;（22）12400/1671/1080/6800+1310+1310/1900/11320; （23）12400/1717/1150/6800+1310+1310/1830/11250;（24）12400/1620/1000/6950+1310+1310/1830/11400; （25）12400/1578/930/6950+1310+1310/1900/11470;（26）12240/1614/990/6800+1310+1310/1830/11250; （27）12240/1684/1100/6800+1310+1310/1720/11140;（28）12240/1527/840/6950+1310+1310/1830/11400; （29）12240/1572/920/6800+1310+1310/1900/11320; 3、选装轮胎护瓦样式,选装大梁异形孔结构.选装鹅颈样式; 4、该车用于运输40英尺集装箱. | ||||||||||

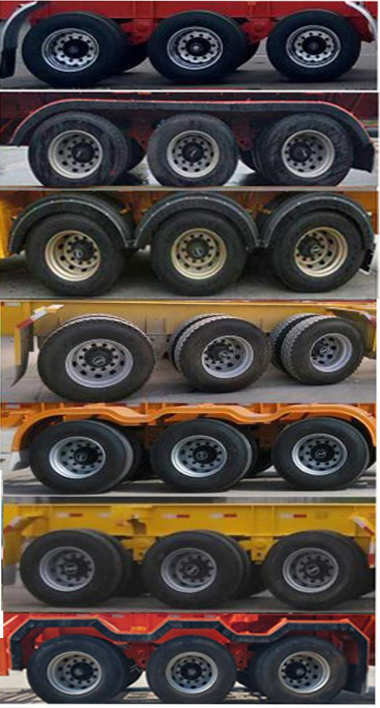

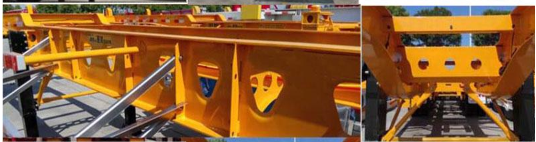

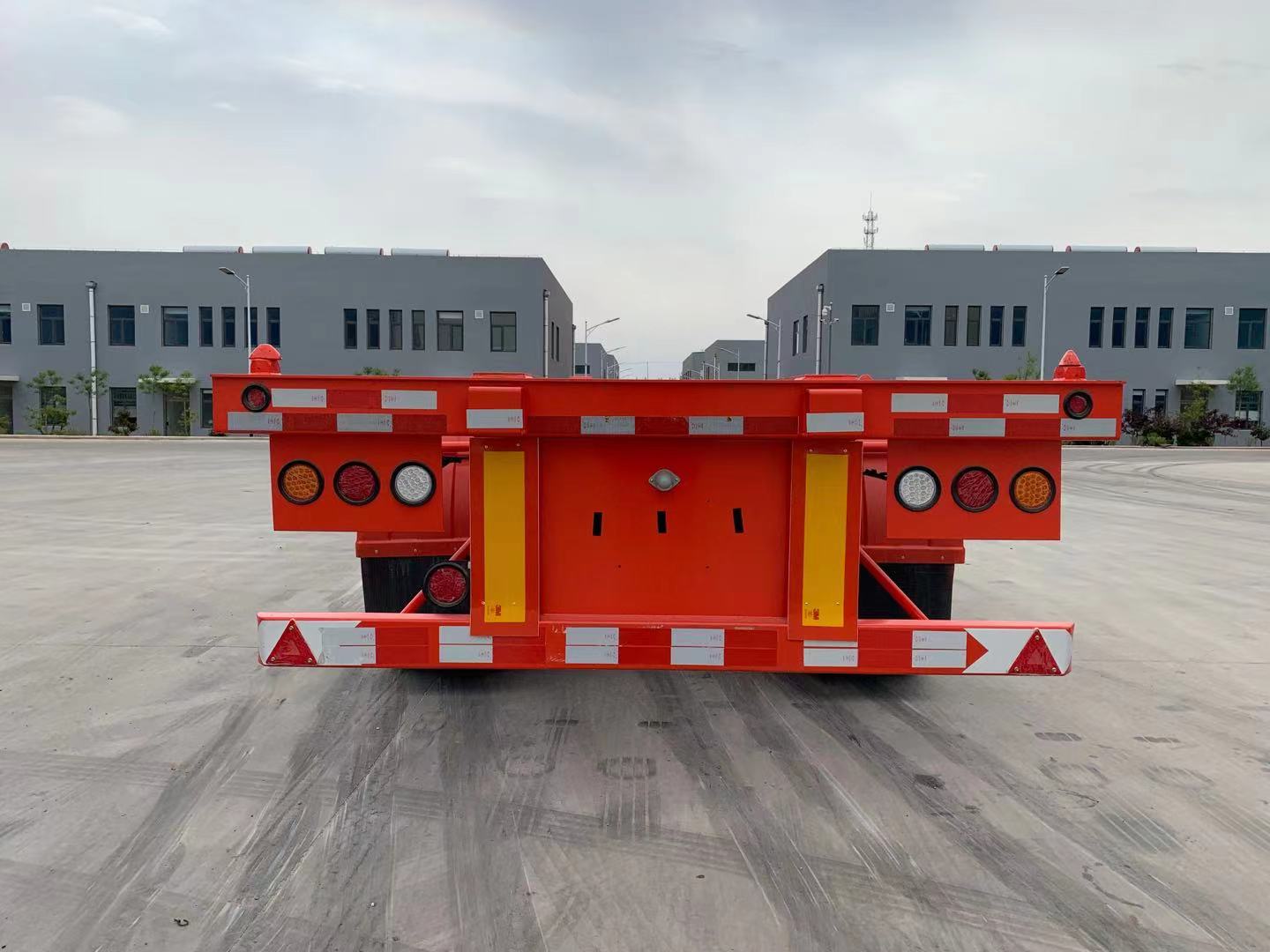

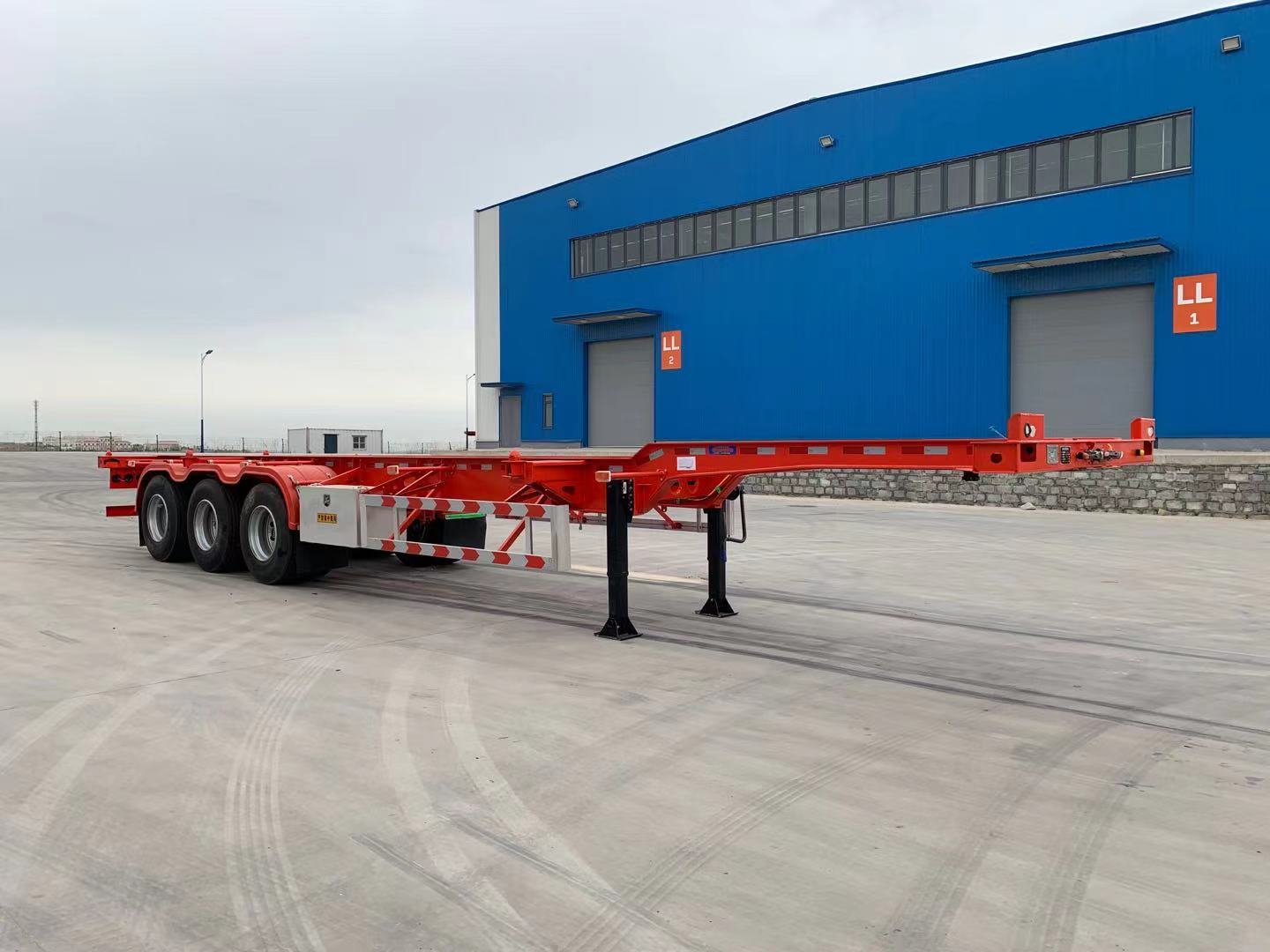

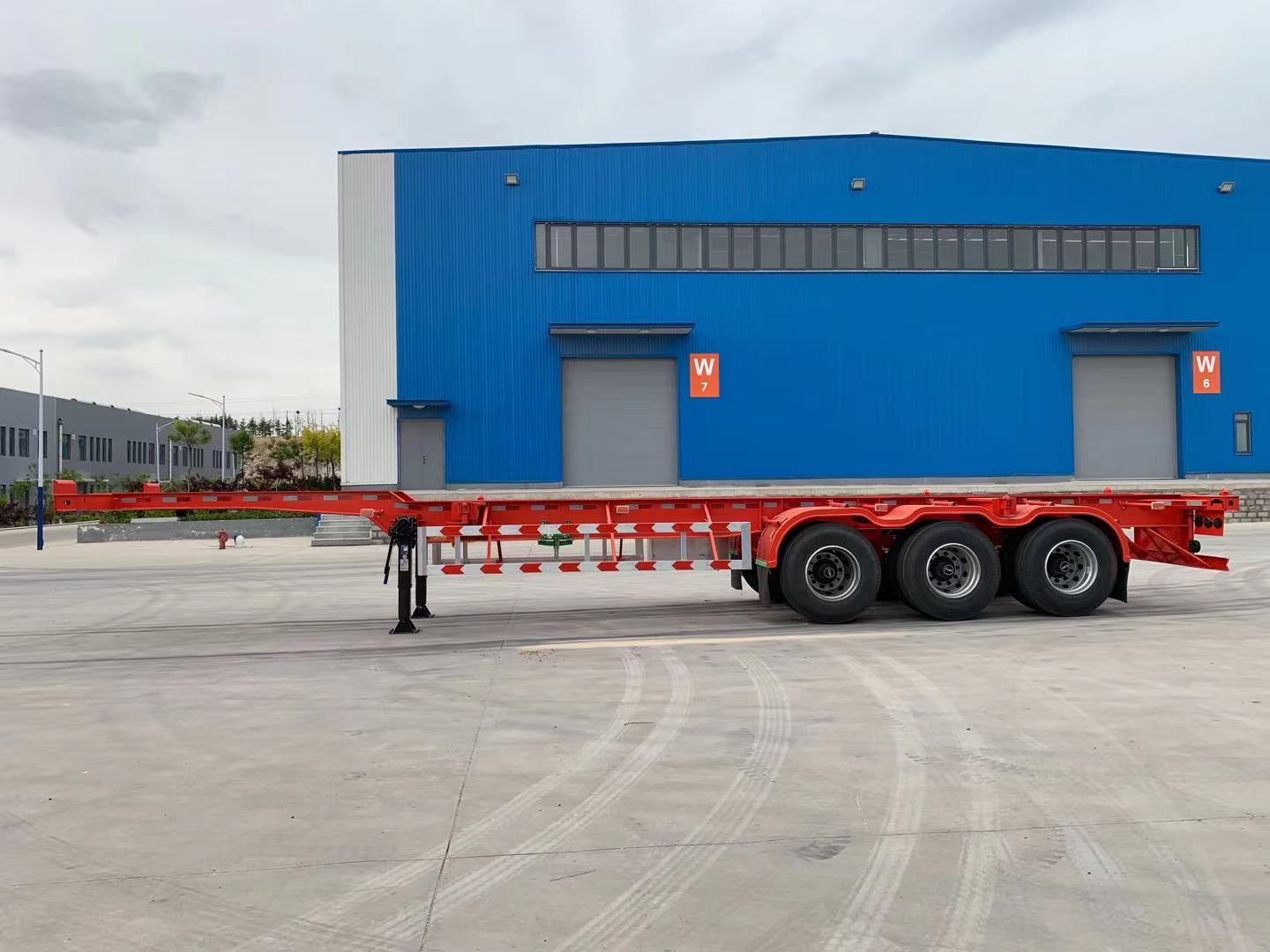

| 选装照片 |   |
||||||||||
