| 达标车型编号G033001071 |
| 生产企业 | 梁山骏强车业有限公司 | ||||||||||
| 产品型号 | LJL9401CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9500,9000,8500×2550,2500×3950,3900,3750,3700,3550,3500,3350,3300,3150,3100 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9350,8850,8350×2470,2450,2400,2380×600,550 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6000 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1865,1793,1627,1597,1393,1848,1775,1608,1577,1370 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8140,8240,8490,8040,7940 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 空气悬架，非独立式 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车厢底板至仓栅顶部的高度为2600mm(3900mm,3950mm),2400mm(3700mm,3750mm),2200mm(3500mm,3550mm),2000mm(3300mm,3350mm),1800mm(3100mm,3150mm);选装长锁杠或短锁杠或隐形锁杠的对开门仓栅结构,可选装两层,三层仓栅,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式,后门厢板可为横瓦楞,竖瓦楞,镀锌板,铝合金板,方管平板,方管十字花平板后门;整车货厢栏板选装竖瓦楞,镀锌板,铝合金板,方管平板,方管十字花样式,选装前档板不带篷布框样式,选装侧面厢板样式,选装大梁异形孔结构。 车长/车宽/前悬/轴距/后悬/前回转半径/牵引销中心线到半挂车最后端水平距离的对应关系(mm)： 9500/2550/1360/4420+1310+1310/1100/1865/8140, 9500/2550/1260/4420+1310+1310/1200/1793/8240, 9500/2550/1010/4420+1310+1310/1450/1627/8490, 9000/2550/960/4420+1310+1310/1000/1597/8040, 8500/2550/560/4420+1310+1310/900/1393/7940, 9500/2500/1360/4420+1310+1310/1100/1848/8140, 9500/2500/1260/4420+1310+1310/1200/1775/8240, 9500/2500/1010/4420+1310+1310/1450/1608/8490, 9000/2500/960/4420+1310+1310/1000/1577/8040, 8500/2500/560/4420+1310+1310/900/1370/7940。 货厢长(9350,8850,8350)分别与整车长(9500,9000,8500)一一对应； 前悬(1360,1260,1010,960,560)分别与车辆前轴到货箱前壁内侧的距离(1260,1160,910,860,460)一一对应。 | ||||||||||

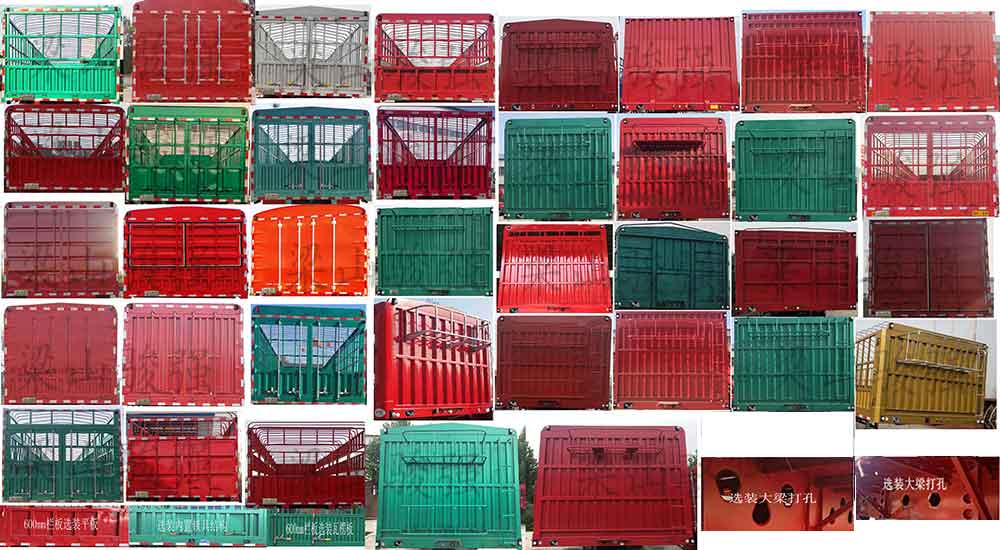

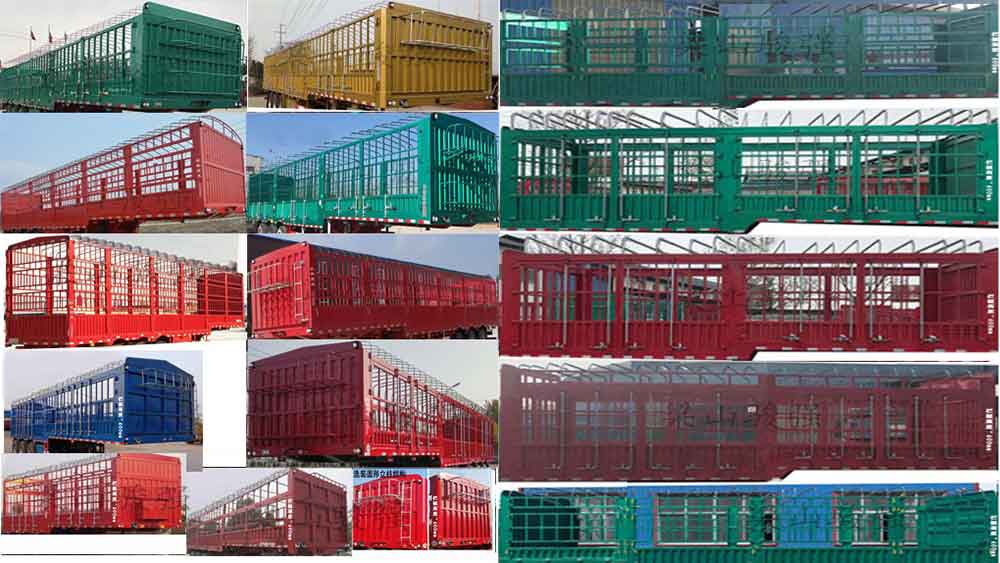

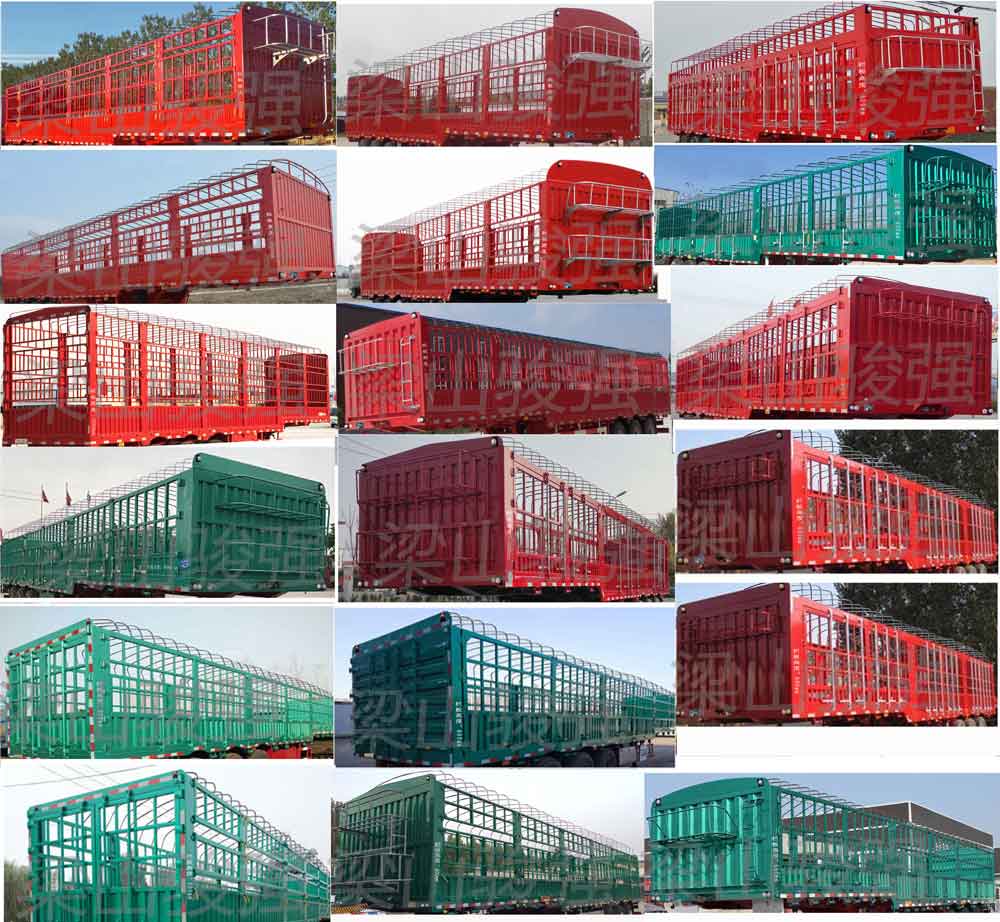

| 选装照片 |    |
||||||||||
