| 达标车型编号G033001059 |
| 生产企业 | 山东宏冠车辆有限公司 | ||||||||||
| 产品型号 | GHG9402CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9000,9500,10000,10500×2480,2500,2550×3900,3850,3700,3650,3500,3450,3300,3250,3100,3050 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 8850,9350,9850,10350×2350,2380,2400,2420,2450,2470×600,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5100,5200,5400,5600 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 30 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1726,1733,1751,1797,1804,1821,1871,1877,1894,1947,1953,1969 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7700,7800,8000,8200,8600,8700,9100,9200 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车厢底板至仓栅顶部高度及对应总高度为1800mm(3100mm,3050mm),2000mm(3300mm,3250mm),2200mm(3500mm,3450mm),2400mm(3700mm,3650mm),2600mm(3900mm,3850mm),选装打孔大梁,选装后门样式(对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞后门)及侧面花栏结构(二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,隐藏锁杆).选装圆弧形前立柱,选装前档板九宫格 长度/前悬/轴距/后悬/牵引销到最后端距离的对应关系(mm): 9000/1300/4100+1310+1310/980/7700, 9000/1200/4100+1310+1310/1080/7800, 9500/1500/4100+1310+1310/1280/8000, 9500/1500/4300+1310+1310/1080/8000, 9500/1300/4300+1310+1310/1280/8200, 10000/1400/4500+1310+1310/1480/8600, 10000/1300/4500+1310+1310/1580/8700, 10500/1300/4500+1310+1310/2080/9200, 10500/1400/4500+1310+1310/1980/9100, 车长/货厢长/前悬/车辆前轴到货箱前壁内侧的距离/轴距/整备质量对应关系： 9000/8850/1300/1200/4100+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 9000/8850/1200/1100/4100+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 9500/9350/1500/1400/4100+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 9500/9350/1500/1400/4300+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 9500/9350/1300/1200/4300+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 10000/9850/1400/1300/4500+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 10000/9850/1300/1200/4500+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 10500/10350/1300/1200/4500+1310+1310——对应整备质量(kg)5100,5200,5400,5600, 10500/10350/1400/1300/4500+1310+1310——对应整备质量(kg)5100,5200,5400,5600。 | ||||||||||

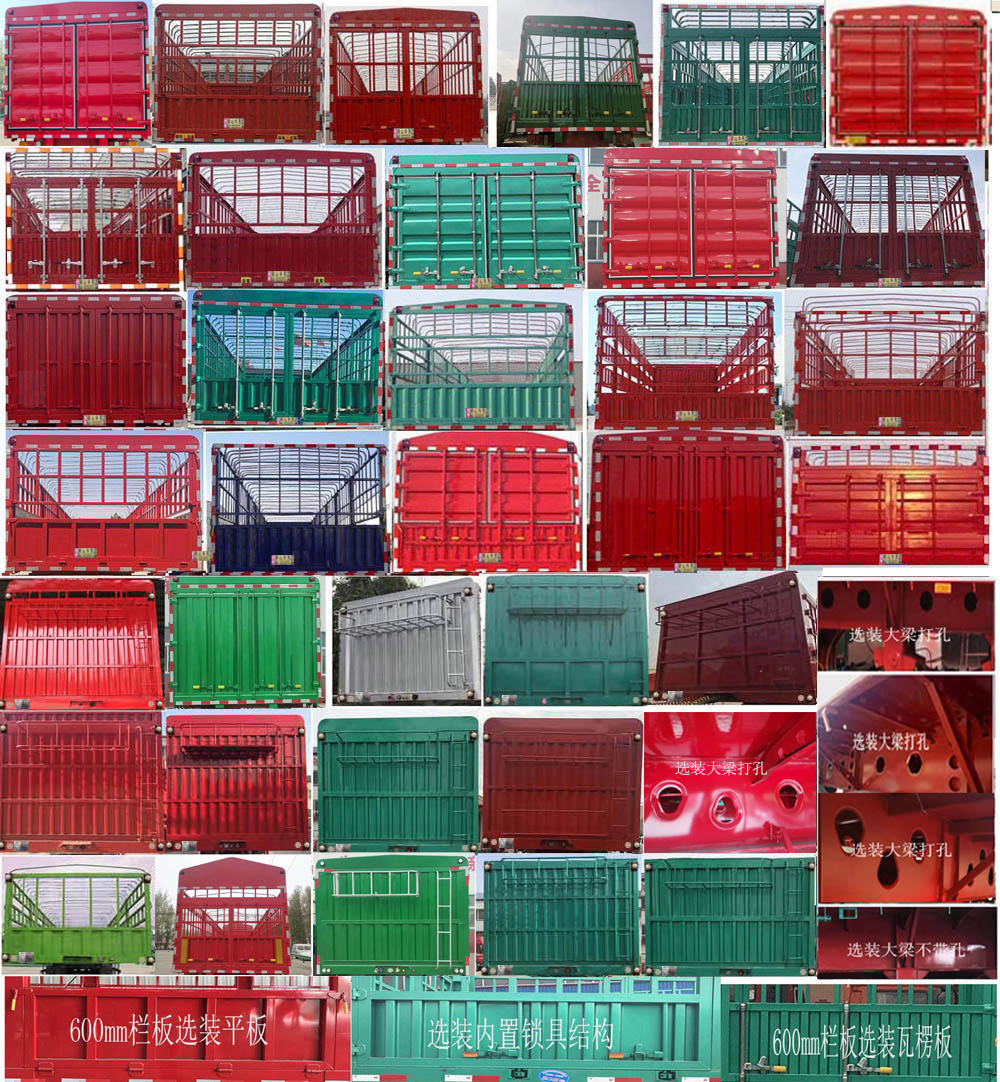

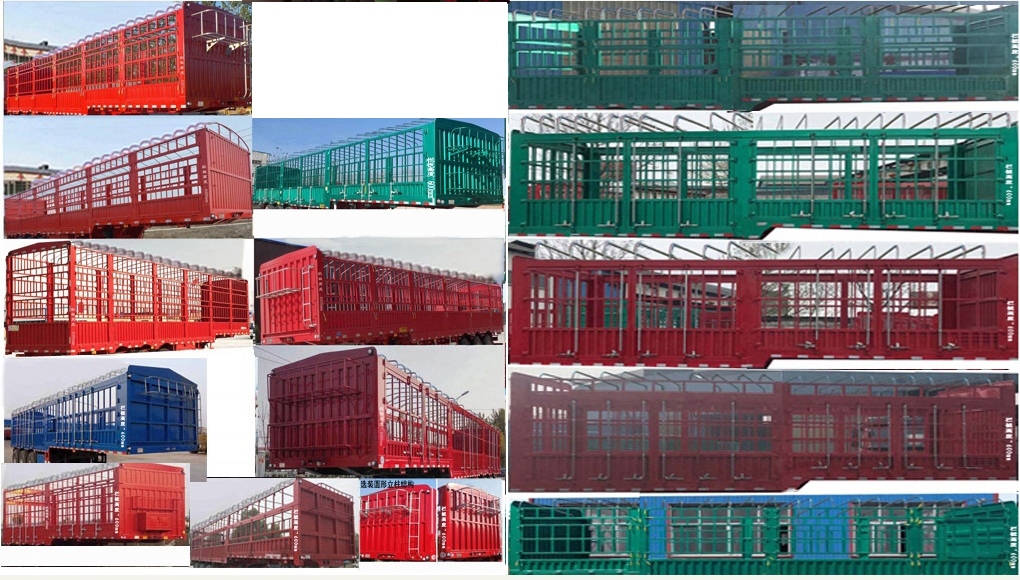

| 选装照片 |   |
||||||||||
