| 达标车型编号G033001048 |
| 生产企业 | 营口安泰隆欣交通设备有限公司 | ||||||||||
| 产品型号 | HGX9402CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9500,9000×2550,2500,2450×3000,3100,3150,3250,3350,3450,3550,3650,3750,3850 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9350,8850×2300,2350,2380,2400,2420,2450,2470×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5500 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 2038,2022,2007,1915,1899,1882,1737,1718,1700,1677,1658,1639,1449,1478,1457 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8710,8320,8070,7910 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.车厢底板至仓栅顶部的高度及对应外形总高度为:1800mm(3000,3100,3150),2000mm(3250,3350),2200mm(3450,3550),2400mm(3650,3750),2600mm(3850);后部选装花栏式后门,对开式半封闭后门,对开全封闭样式,后门厢板可为竖瓦楞,方管十字花后门,可选装两层仓栅,三层仓栅,选装长锁杠或短锁杠对开门仓栅结构,选装内置锁具,选装侧面厢板样式,整车货厢栏板选装竖瓦楞,方管十字花样式,立柱可选内插,外插样式,选装大梁异形孔结构,选装前档板样式,选装后部结构,栏板选装瓦楞板,选装前挡板带篷布框样式,选装圆形立柱样式,选装号牌板样式及安装位置,选装一只号牌灯结构; 2.车长/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 9500/4200+1310+1310/1890/790/1499/8710, 9500/4200+1310+1310/1500/1180/1737/8320, 9500/4200+1310+1310/1250/1430/1915/8070, 9500/4200+1310+1310/1090/1590/2038/7910, 9000/4200+1310+1310/1090/1090/1677/7910, 3,车长/货厢长/车辆前轴到货箱前壁内侧的距离(mm)的对应关系: 9500/9350/640, 9500/9350/1030, 9500/9350/1280, 9500/9350/1440, 9000/8850/940, 3.整备质量(kg)/额定载质量(kg)的对应关系:5500/34500 | ||||||||||

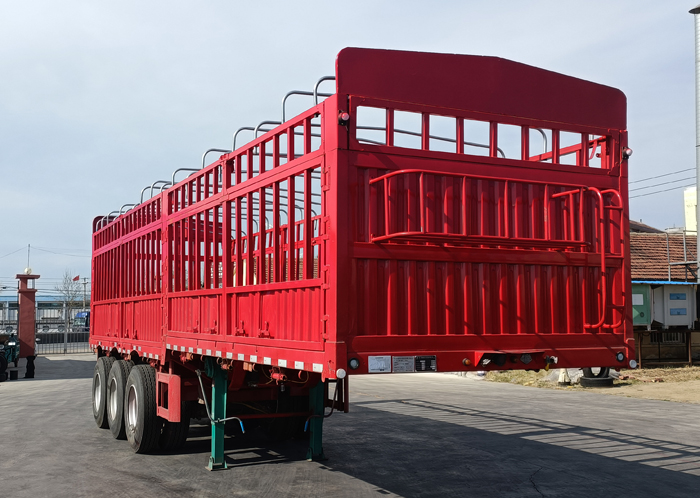

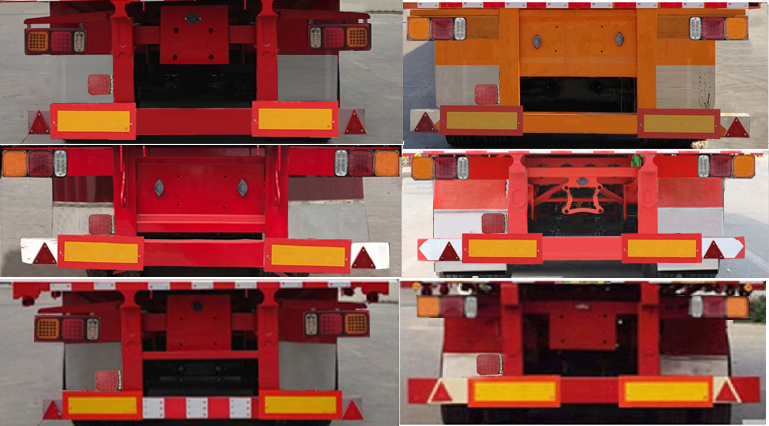

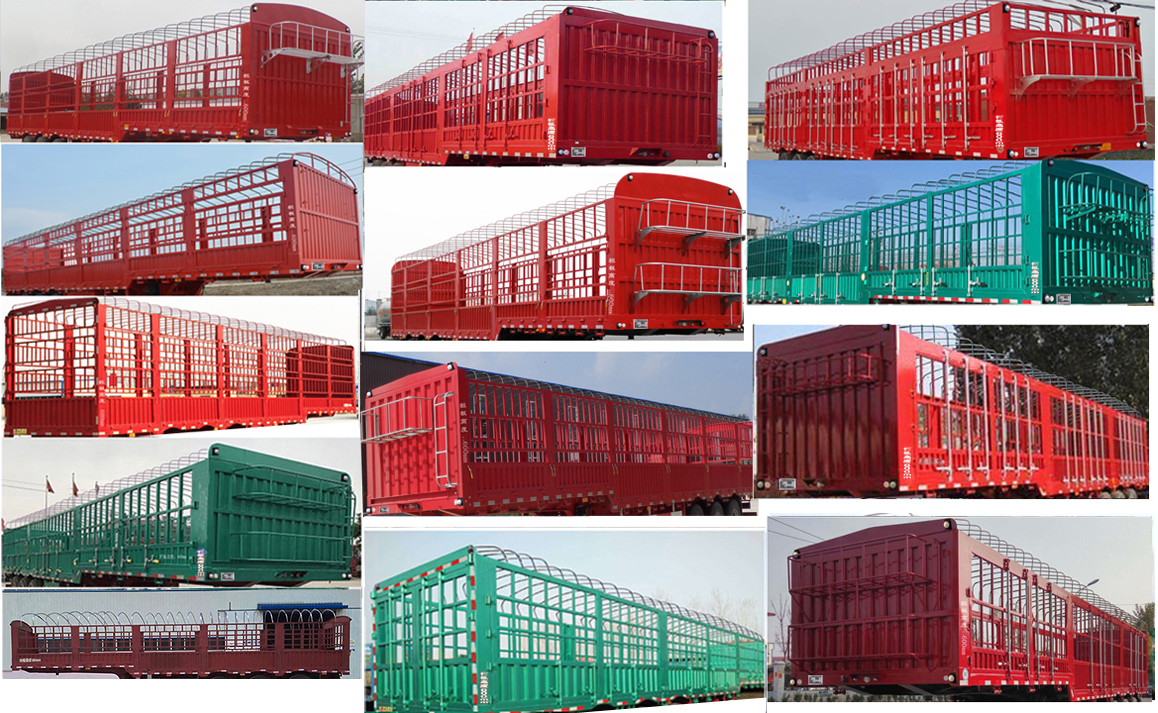

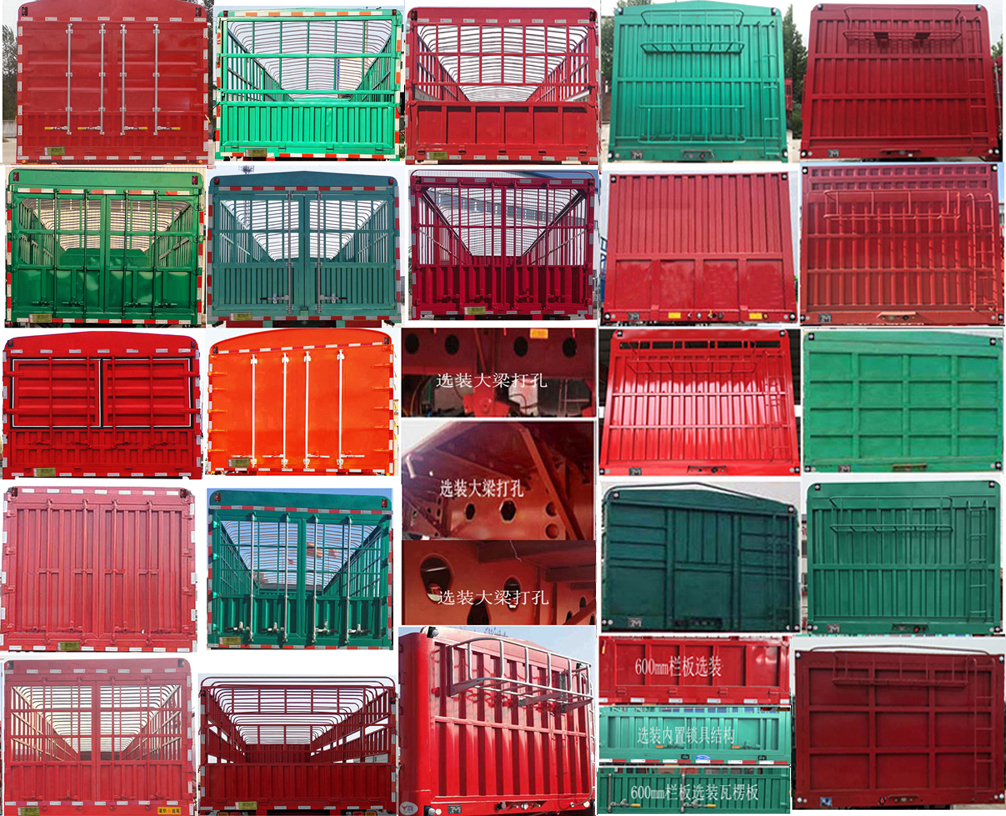

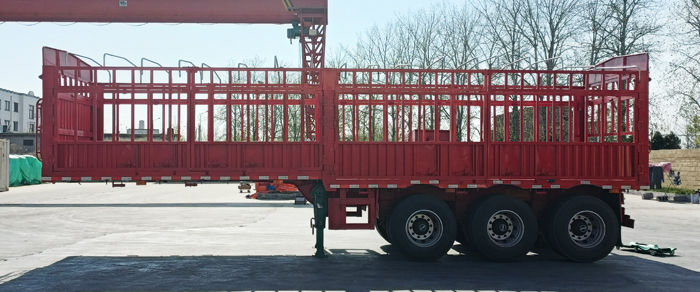

| 选装照片 |    |
||||||||||
