| 达标车型编号 G033001028 |
| 生产企业 | 河北顺捷专用汽车制造有限责任公司 | ||||||||||
| 产品型号 | HBS9401TJZ | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12780,12575×2480,2500,2550×1620,1600,1580 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6060,5660 | ||||||||
| 支撑装置型号 | A300C | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1275 | ||||||||
| 半挂车前回转半径（mm） | 1821,1737,1604,1445,1803,1719,1585,1423,1797,1712,1577,1414 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2500 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11895,11600,11601,11480,11601 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、该车用于运输40英尺集装箱或非危险品罐箱;牵引销处车架总高度170mm或210mm 2、外廓尺寸（长）/轴距/后悬/牵引销到车辆最前端距离的对应关系：12780/7180+1310+1310/1680/1300;12780/6820+1310+1310/2160/1180;12575/7500+1310+1310/1775/680;12575/7240+1310+1310/2035/680;12575/7180+1310+1310/1801/974;12575/6820+1310+1310/1955/1180; 3、外廓尺寸（长）/外廓尺寸宽/半挂车前回转半径/牵引销中心轴线到半挂车最后端的对应关系为：12780/2550/1821/11480,12780/2550/1737/11600,12575/2550/1445/11895,12575/2550/1604/11601,12575/2550/1737/11395;12780/2500/1803/11480,12780/2500/1719/11600,12575/2500/1423/11895,12575/2500/1585/11601,12575/2550/1719/11395；12780/2480/1797/11480,12780/2480/1712/11600,12575/2480/1414/11895,12575/2480/1577/11601,12575/2480/1712/11395 4、车辆Ⅰ轴至Ⅱ轴距离、车辆前轴到货箱前壁内侧的距离、整备质量对应关系为：7180/1150/6060;7180/1150/5660;6820/1030/6060;6820/1030/5660;7500/530/6060;7500/530/5660;7240/530/6060;7240/530/5660;7180/824/6060;7180/824/5660;6820/1030/6060;6820/1030/5660 | ||||||||||

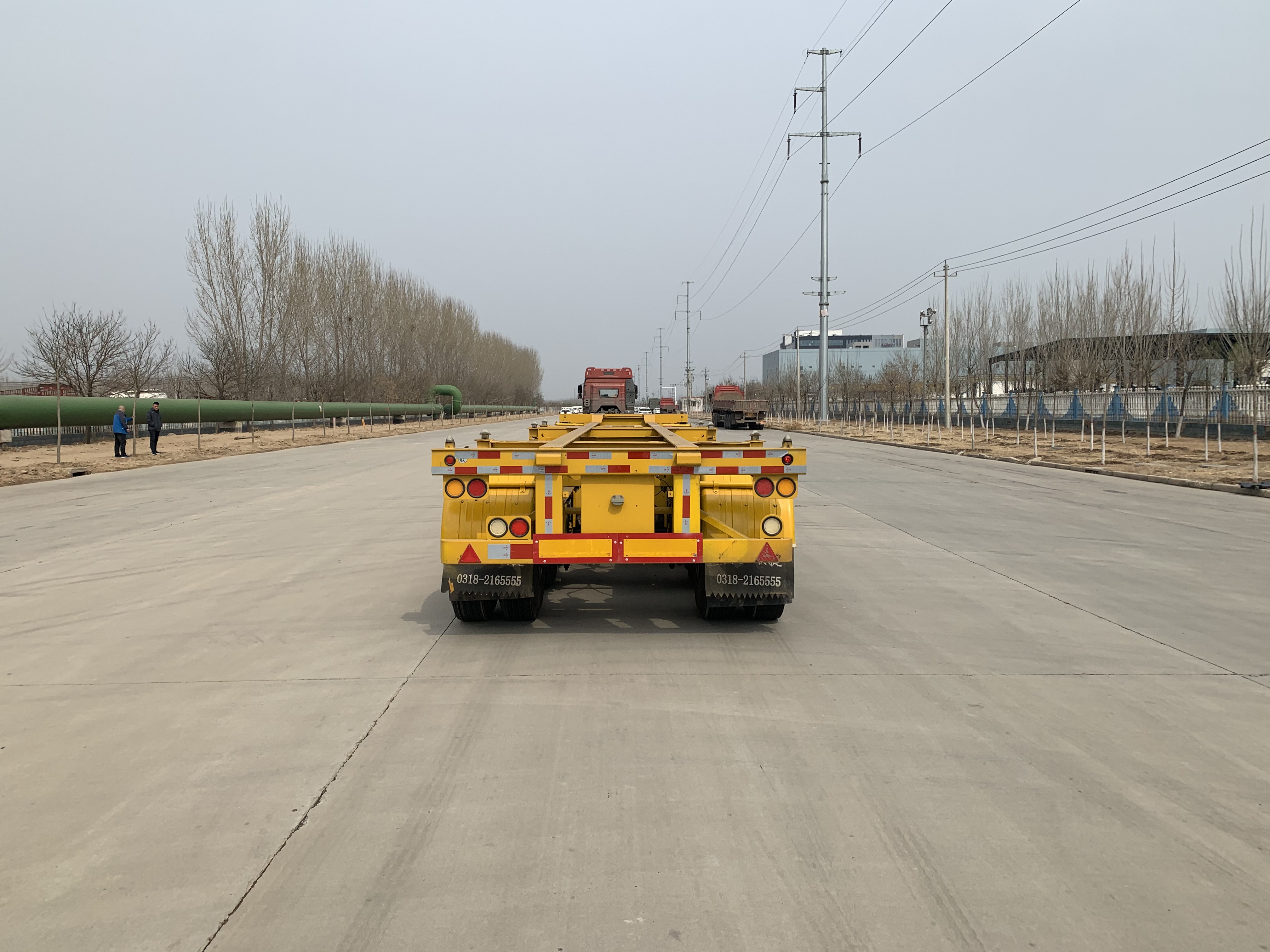

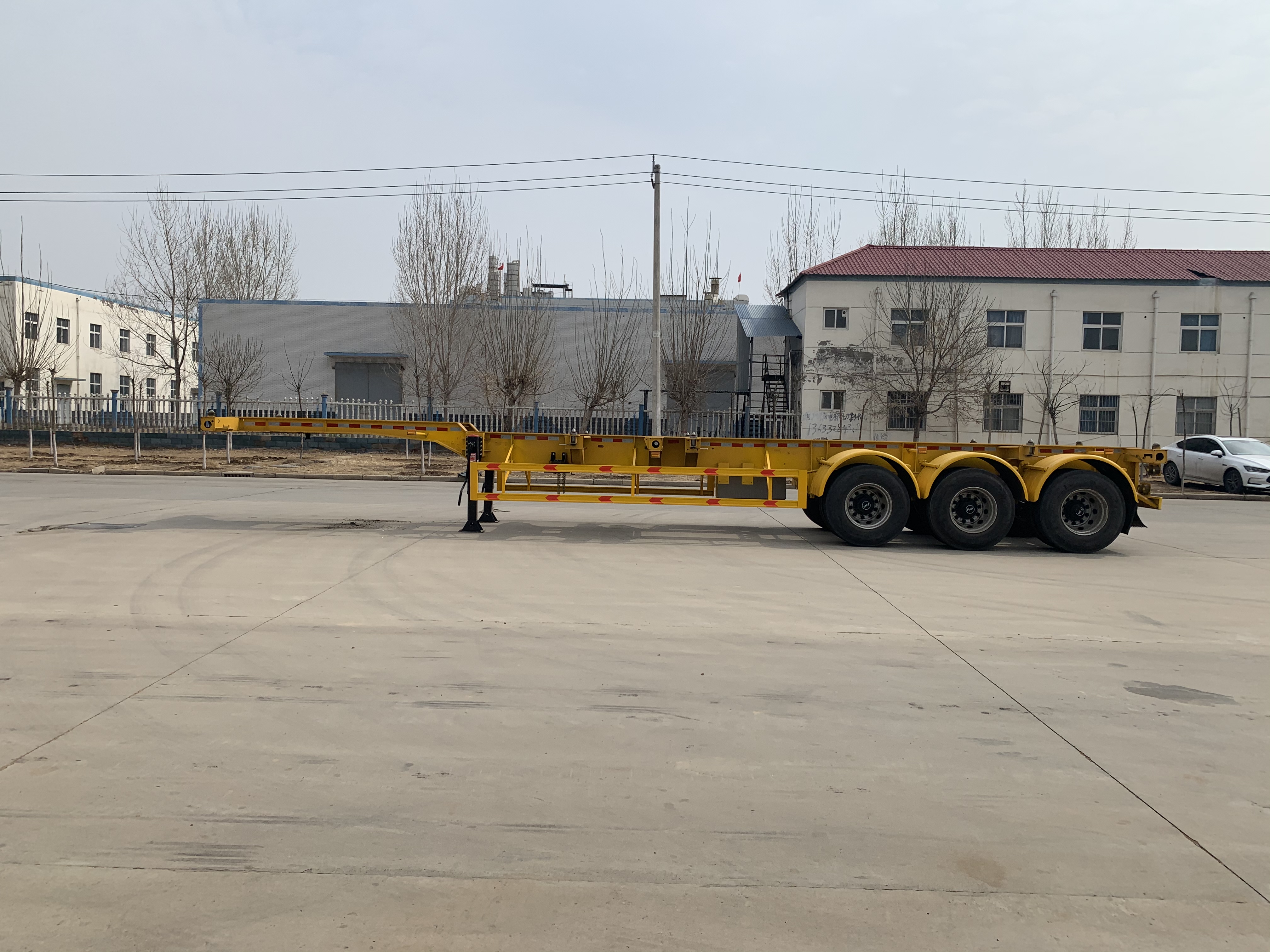

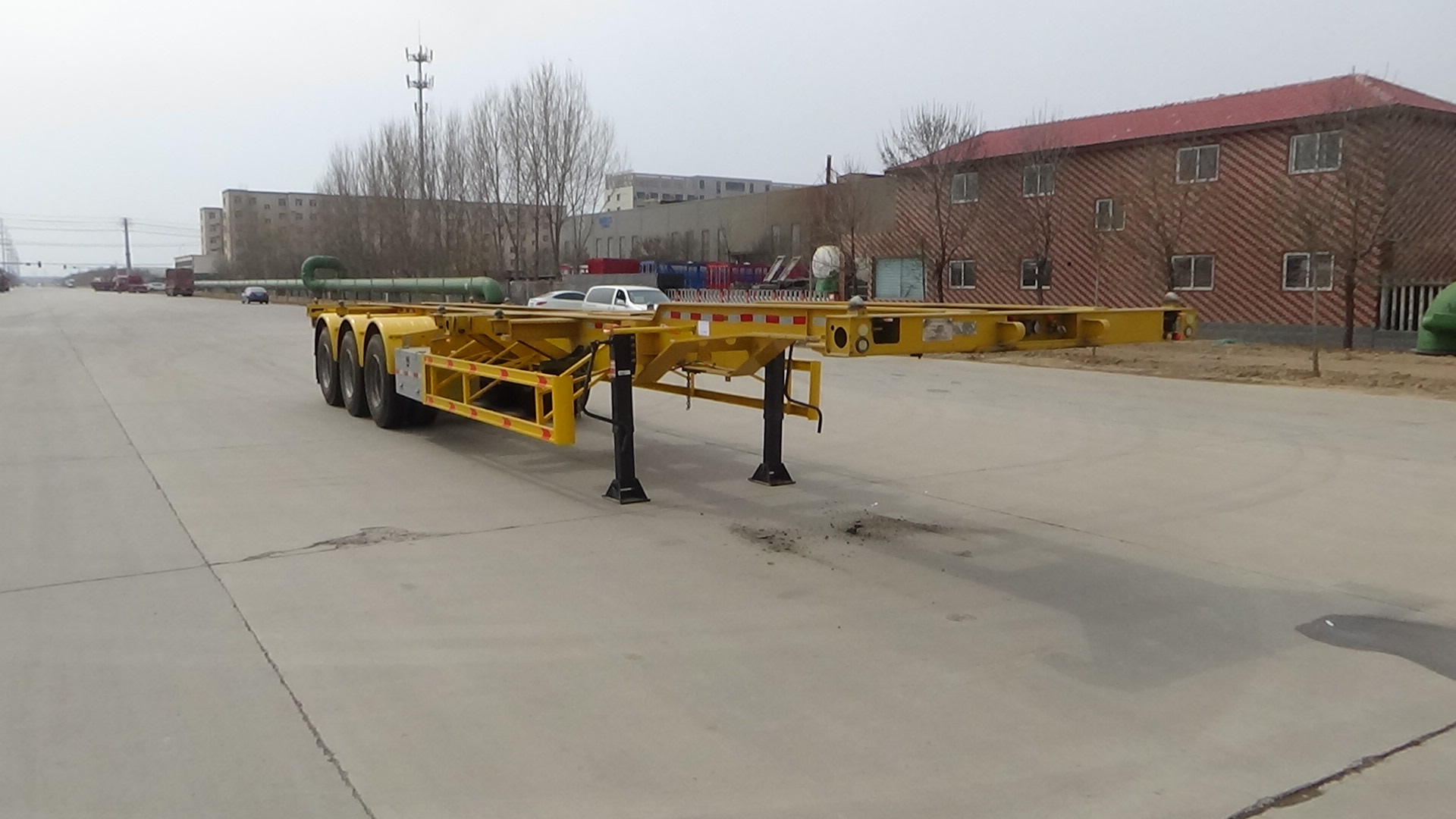

| 选装照片 | |||||||||||
