| 达标车型编号G033000987 |
| 生产企业 | 辽宁金天马专用车制造有限公司 | ||||||||||
| 产品型号 | JTM9405CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 9500×2550,2500×3130,3300,3530,3730 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9400×2450,2400×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5680 | ||||||||
| 支撑装置型号 | SQ28,SQ28,FW28,28T(XZ80000/25) | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | CM-TEBS | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1825,1755,1806,1736 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1900 | ||||||||
| 半挂车间隙半径（mm） | 2450 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2250 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8300,8200 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

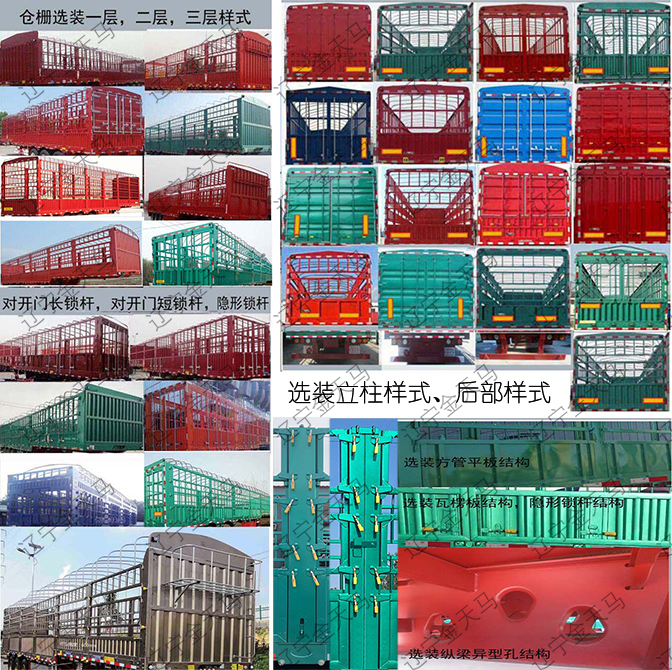

| 备注 | 1.该车可选装花栏式后门,对开式半封闭后门,对开全封闭式为横瓦楞,竖瓦楞,方管平板,方管十字花平板后门。纵梁异型孔结构,左侧选装工具箱.整车选装各种仓栅样式为:一层仓栅,二层仓栅,三层仓栅;对开门锁杆,对开门半截锁杆,隐形锁杆.选装立柱样式，整车货箱栏板选装竖瓦楞,方管平板,方管十字花样式;货箱底板到仓栅顶部高度(mm):1800,2000,2200,2400; 2.车辆外廓长(mm)/前悬(mm)/轴距(mm)后悬(mm)/半挂车前回转半径(mm)/牵引销中心轴线到半挂车最后端水平距离对应关系如下(mm) 车宽为2550mm时： 9500/1200/4600+1310+1310/1080/1755/8300; 9500/1300/4600+1310+1310/980/1825/8200; 车宽为2500mm时： 9500/1200/4600+1310+1310/1080/1736/8300; 9500/1300/4600+1310+1310/980/1806/8200; 3.整备质量(kg)/额定载质量(Kg)/整备质量轴荷（Kg）(第1轴)/整备质量轴荷（Kg）(后三轴组)/车辆前轴到货箱前壁内侧的距离(mm)/货厢栏板内尺寸（长）(mm)的对应关系为： 5680/34320/2272/3408/1150/9400; 5680/34320/2272/3408/1250/9400; 4.该车可选装电子制动系统（EBS），EBS控制器型号CM-TEBS，控制器生产企业：广州瑞立科密汽车电子股份有限公司. | ||||||||||

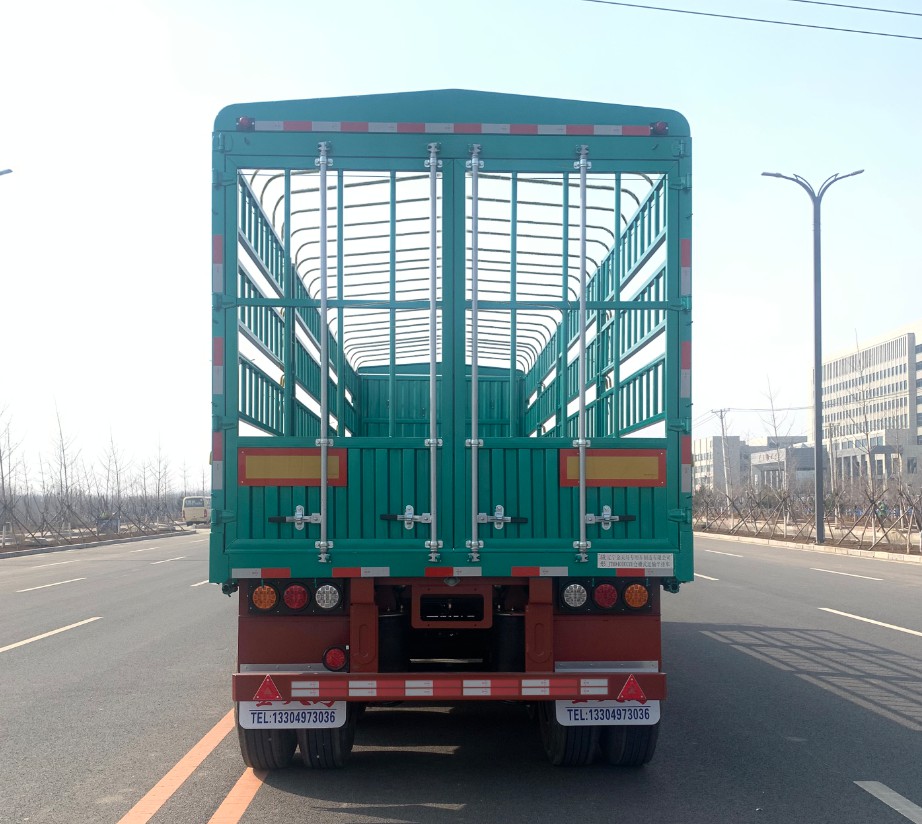

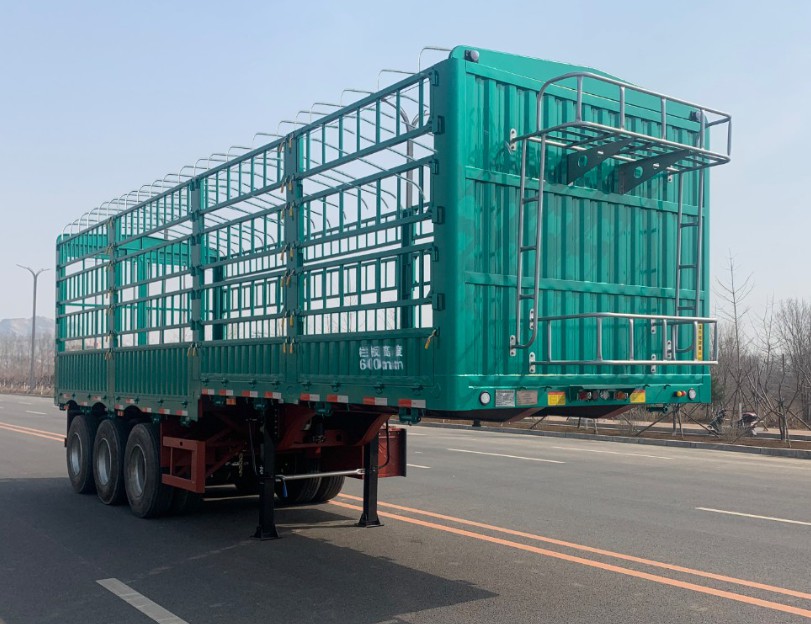

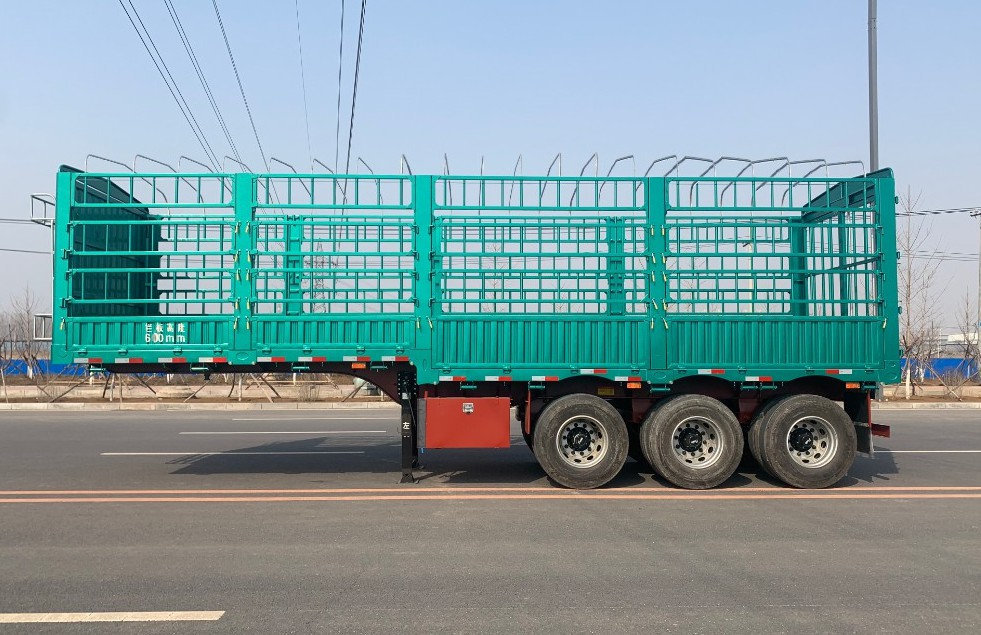

| 选装照片 |  |
||||||||||
