| 达标车型编号G033000980 |
| 生产企业 | 河北鹏达专用汽车有限公司 | ||||||||||
| 产品型号 | HPD9400CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11500,11000,10500×2500,2550×3400,3600,3800,4000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 11400,10900,10400×2350,2400,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6000,5800,5600 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR,12R22.5 16PR,12R22.5 18PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 28 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1894,1877,1821,1803,1751,1733,1877,1803 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 10100,10200,10300,9600,9700,9800,9100,9200,9300 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 该车应在车身两侧及后部安装反光标识。车厢底板至仓栅顶部的高度分别为:1800毫米,2000毫米,2200毫米,2400毫米时,对应外形尺寸(高度)分别为:3400毫米,3600毫米,3800毫米,4000毫米,后部选装仓栅式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管平板,方管十字花平板后门,选装半封闭前门,整车选装各种仓栅样式为一层仓栅、二层仓栅、三层仓栅、对开门锁杆、对开门半截锁杆、内置锁杆,侧门选装四开门、五开门和六开门,整车货厢栏板选装竖瓦楞、方管平板、方管十字花样式,立柱可选装内插,外插样式,可选装圆立柱,大梁打孔. 整车长/货箱栏板内尺寸长/前悬/轴距/后悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离/车辆前轴到货箱前壁内侧的距离/整备质量 车宽为2550时: 11500/11400/1400,1300,1200/5600+1310+1310/1880,1980,2080/1894,1821,1751/10100,10200,10300/1350,1250,1150/6000;11000/10900/1400,1300,1200/5350+1310+1310/1630,1730,1830/1894,1821,1751/9600,9700,9800/1350,1250,1150/5800;10500/10400/1400,1300,1200/5100+1310+1310/1380,1480,1580/1894,1821,1751/9100,9200,9300/1350,1250,1150/5600; 车宽为2500时: 11500/11400/1400,1300,1200/5600+1310+1310/1880,1980,2080/1877,1804,1733/10100,10200,10300/1350,1250,1150/6000;11000/10900/1400,1300,1200/5350+1310+1310/1630,1730,1830/1877,1804,1733/9600,9700,9800/1350,1250,1150/5800;10500/10400/1400,1300,1200/5100+1310+1310/1380,1480,1580/1877,1804,1733/9100,9200,9300/1350,1250,1150/5600. | ||||||||||

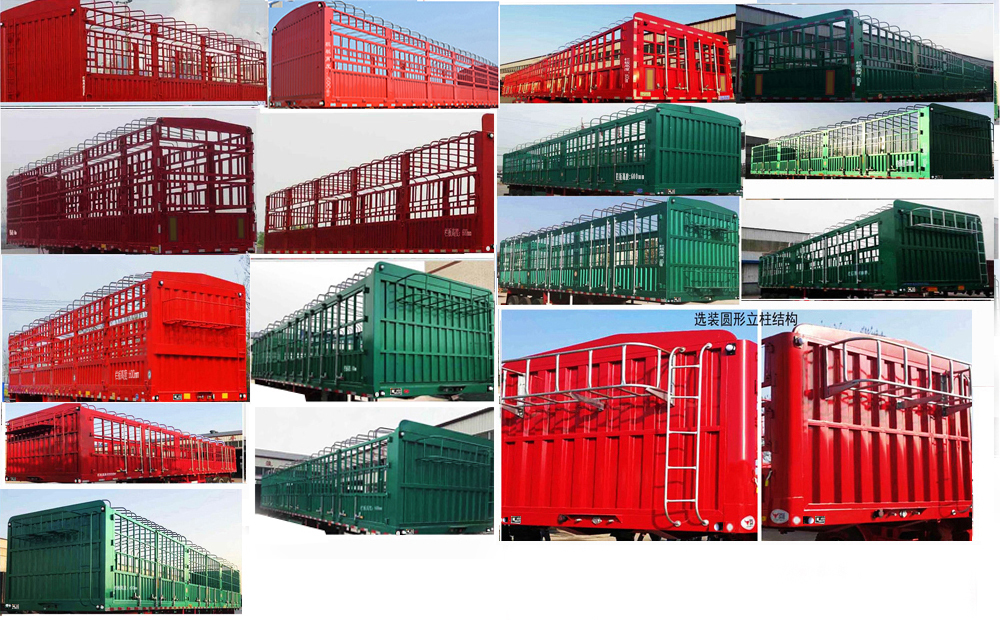

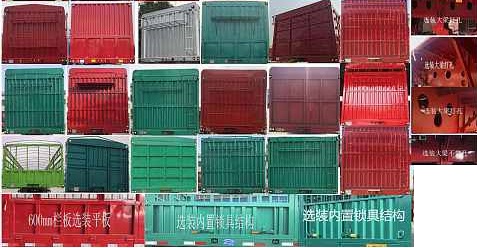

| 选装照片 |   |
||||||||||
