| 达标车型编号G033000944 |
| 生产企业 | 柳州乘龙专用车有限公司 | ||||||||||
| 产品型号 | LFS9404ZZX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8000,7600,8300,8570×2550,2500×3650,3450,3250,3000,3550,3150,2900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 7300,6100,6250,7600,7880×2470,2420,2500×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7000,7300,6650 | ||||||||
| 支撑装置型号 | SQ28,FW28,D4000L | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 16PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50#,KPB | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1275 | ||||||||
| 半挂车前回转半径（mm） | 870,910,1490,1610,1870,1795,1520 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 6920,7170,7270,7470,7690 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧,非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 总长/前回转半径/前悬/轴距/后悬/牵引销中心到最后端距离(mm/mm/mm/mm/mm/mm)的对应关系为: 7600/870/680/3450+1310+1310/850/6920;8000/1490/830/3450+1310+1310/1100/7170;8000/910/730/3450+1310+1310/1200/7270;8300/1610/1030/3450+1310+1310/1200/7270;8570/1870/1400/3450+1310+1310/1100/7170;8570/1795/1300/3450+1310+1310/1200/7270;8300/1490/830/3750+1310+1310/1100/7470;8570/1520/880/3750+1310+1310/1320/7690.选装前板样式,选装前板时总高还可以为3650mm,3550mm,3450mm,3250mm,3150mm,3000mm,2900mm.选装轮罩样式;栏板选装外部造型;选装后门样式;选装后部样式;选装篷布环保盖;选装液压油箱安装位置;选装油缸下支座焊装位置;选装后门边钩样式;选装铝合金支腿;选装尾部标志板安装位置;选装后防护结构;选装气控换向阀安装位置;侧防护选装铝合金材质(侧防护材质为Q235时仅在3450+1310+1310轴距下使用).车辆第一轴选装提升轴,为非驱动轴(随动轴),提升轴仅允许空载状态下提升.当选装提升桥时,后悬架型式为非独立式空气悬架/非独立式钢板弹簧/非独立式钢板弹簧,轴距仅可选用3450+1310+1310,轮胎仅选用12R22.5 12PR、11.00R20 12PR,ABS型号/厂家仅选用:广州瑞立科密汽车电子股份有限公司/CM2XL-4S/2M.当不选装提升桥时,后悬架型式为非独立式钢板弹簧,轴距可用3450+1310+1310、3750+1310+1310,轮胎可用12R22.5 12PR、11.00R20 12PR、11R22.5 16PR,ABS生产厂家/型号可用:广州瑞立科密汽车电子股份有限公司/CM2XL-4S/2M、威伯科汽车控制系统(中国)有限公司/4005000880. | ||||||||||

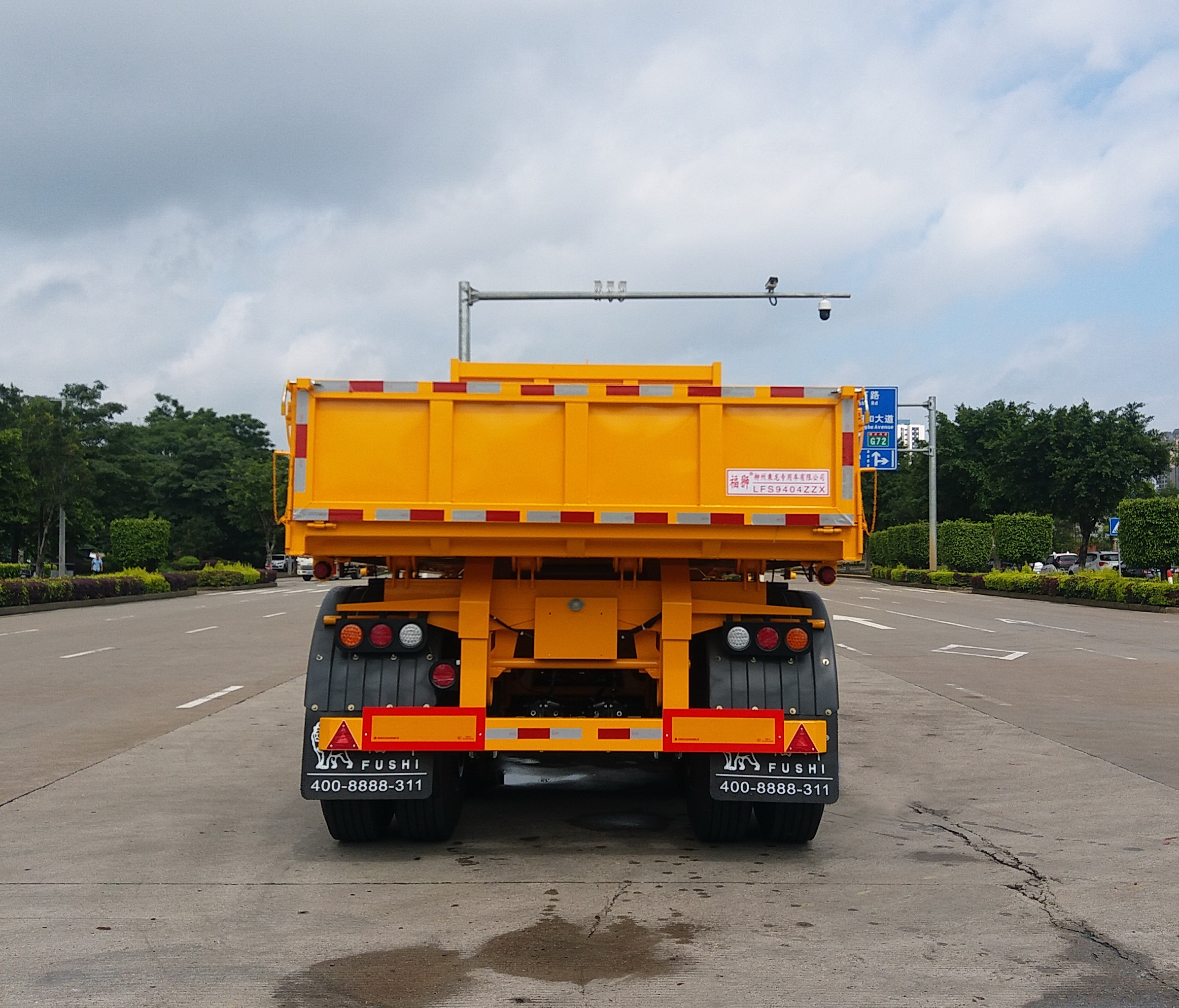

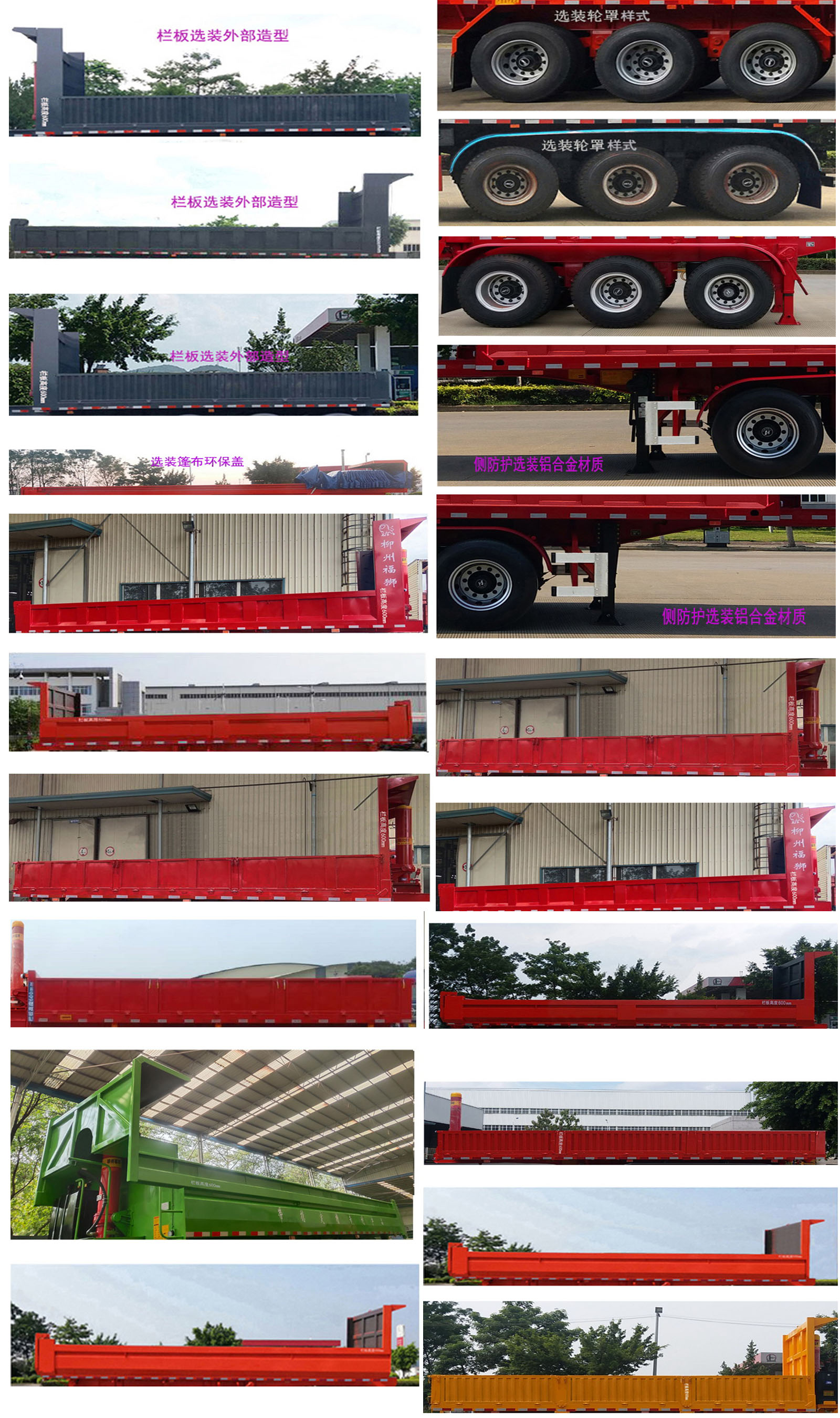

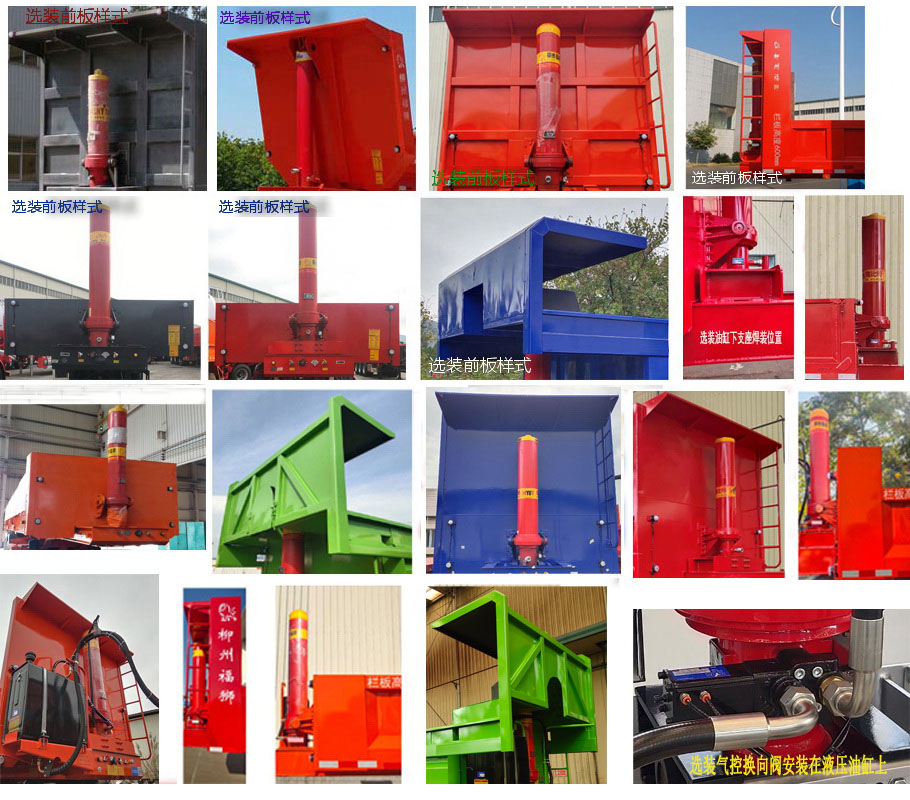

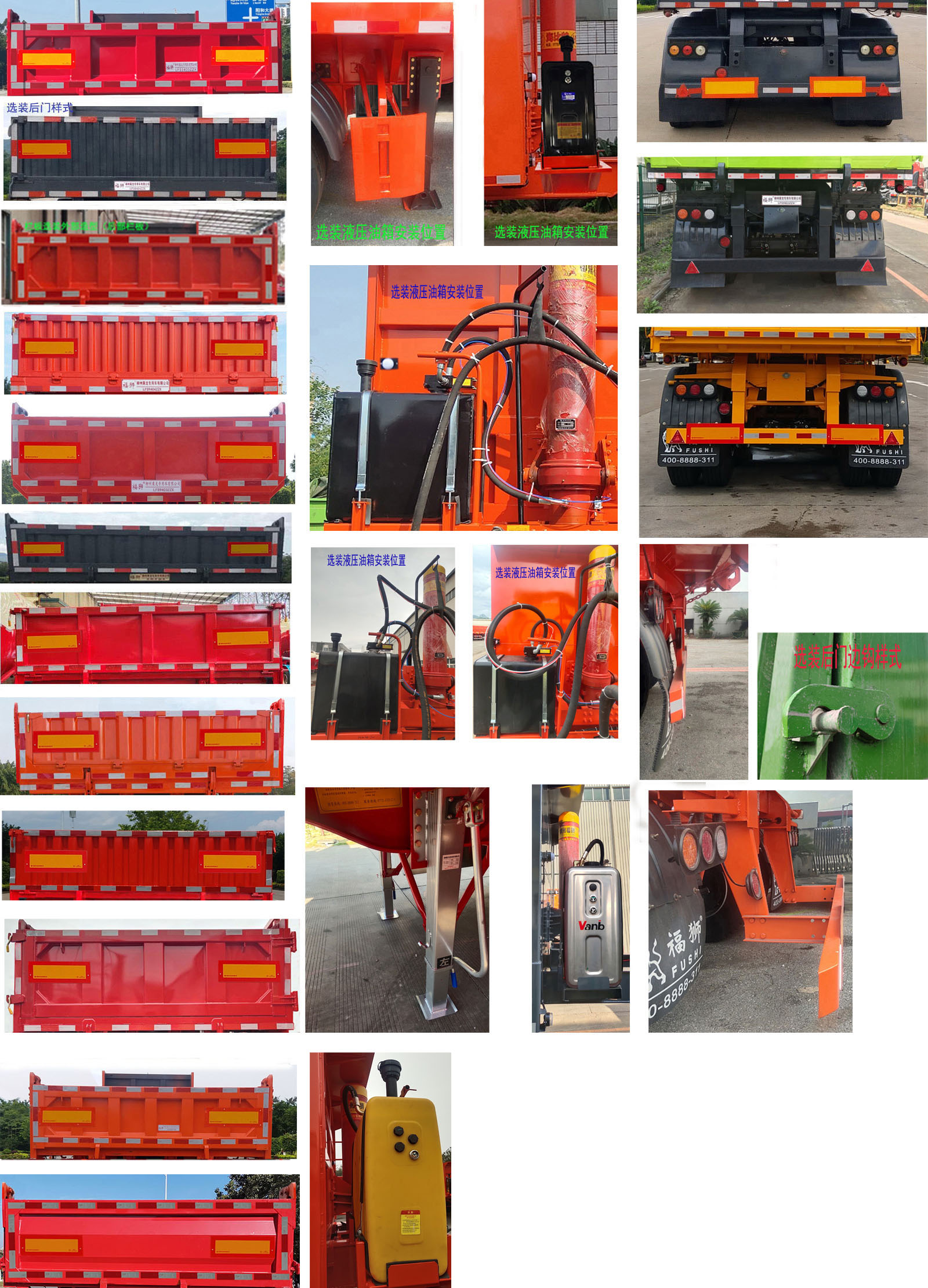

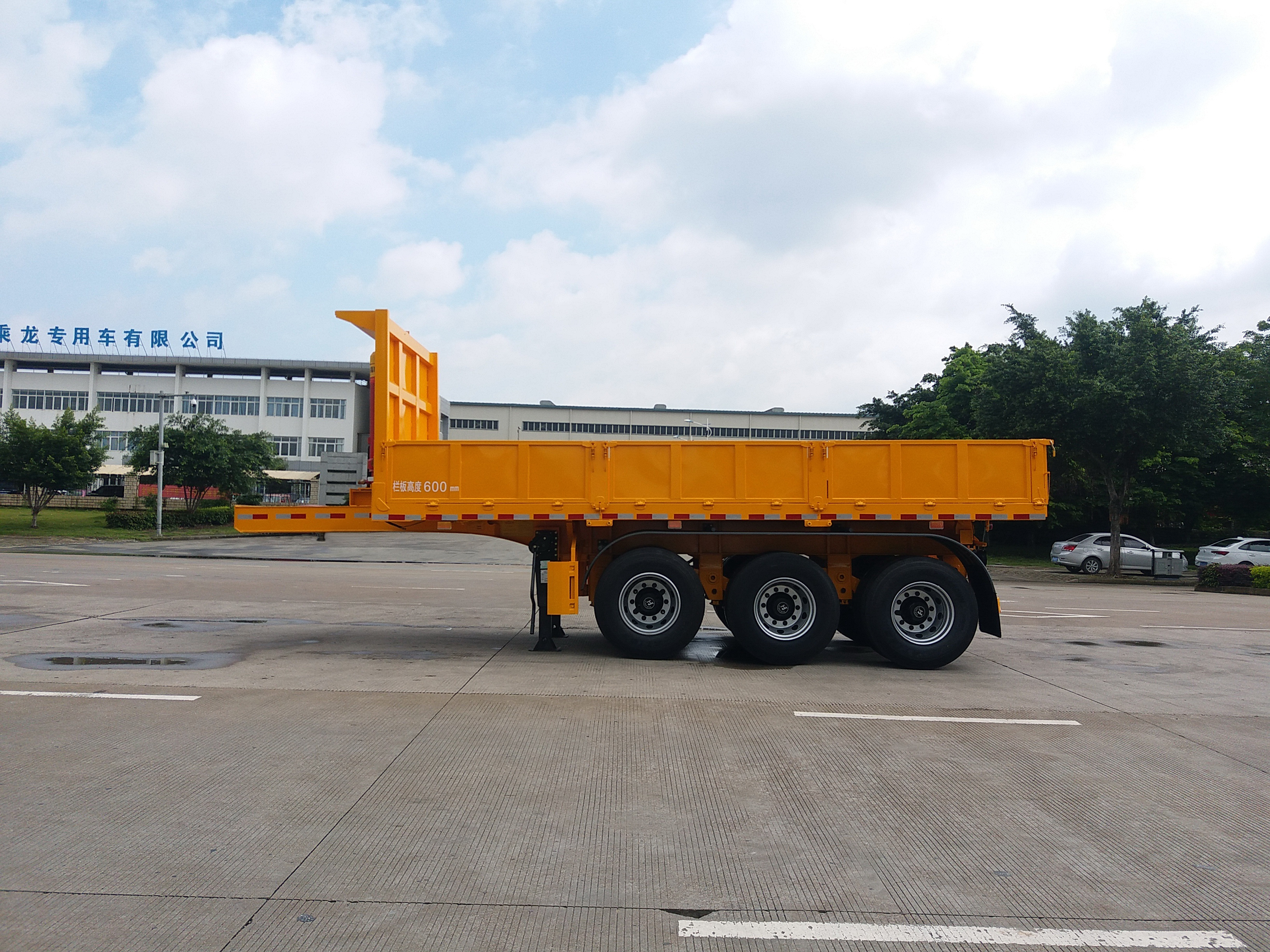

| 选装照片 |    |
||||||||||
