| 达标车型编号G033000935 |
| 生产企业 | 山东万事达专用汽车制造有限公司 | ||||||||||
| 产品型号 | SDW9407GRYA | 产品名称 | 铝合金易燃液体罐式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11550,11700×2550×3900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 39.5 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7200,6700 | ||||||||
| 支撑装置型号 | HY-D28T,E100,FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 4801020640 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1760,1850 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1860,1950 | ||||||||
| 半挂车间隙半径（mm） | 2400 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2300 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 10210,10360,10100,10250 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | FL | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 有 | 后部防护装置 | 有 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 320,470 | 罐体尾部至后下部防护装置间距（mm） | 420,570 | ||||||||
| 特定运输介质 | 易燃危险货物 | ||||||||||
| 备注 | 罐体外形尺寸mm:长11080mm,罐体宽度2480mm,前端高度2190mm,后端高度2350mm,保温层厚度50mm;危险货物类项号:3类,危险货物运输车辆的车辆类型为FL型;采用适用于牵引危险品半挂车的牵引车.安装轻型行走机构及附件时,整备质量为6700Kg.安装盘式制动器,安装空气悬架;选装挡泥板样式,选装外部蒙皮材质及保温方式;爬梯安装位置样式数量可选;选装灭火器安装位置,侧防护安装样式可选,侧面工具箱,阀箱安装位置,数量及位置可选,选装牵引板加高台,选装安全告示牌样式及位置.车辆长度(mm)/牵引销到车辆最前端距离(mm)/轴距(mm)/后悬/到车辆最后端距离(mm)的对应关系为:11550/1340/5850+1310+1310/1740/10210,11700/1340/5850+1310+1310/1890/10360,11550/1450/5740+1310+1310/1740/10100,11700/1450/5740+1310+1310/1890/10250,前悬为1340mm时,对应的前回转半径为1760mm,与半挂车匹配的半挂牵引车前回转半径≥1860,前悬为1450mm时,对应的前回转半径为1850mm,与半挂车匹配的半挂牵引车前回转半径≥1950. | ||||||||||

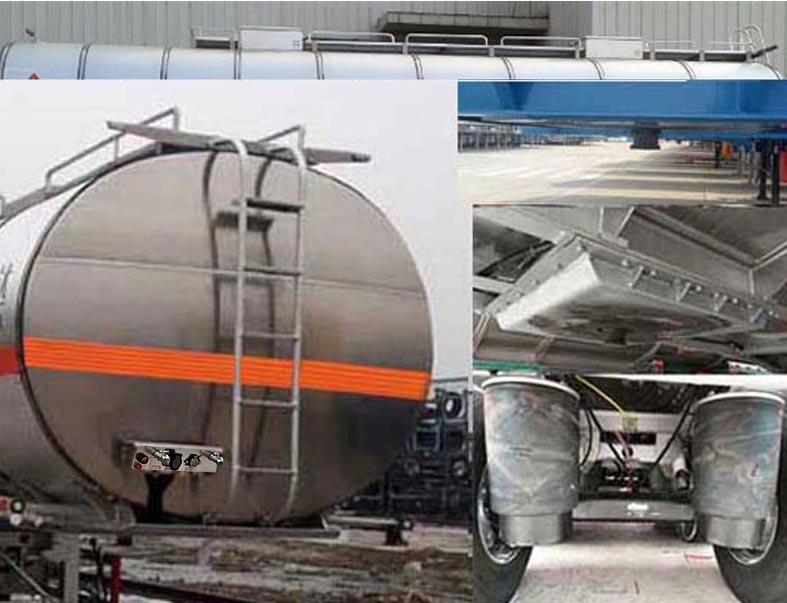

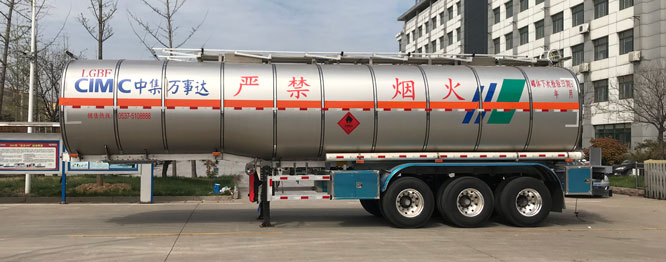

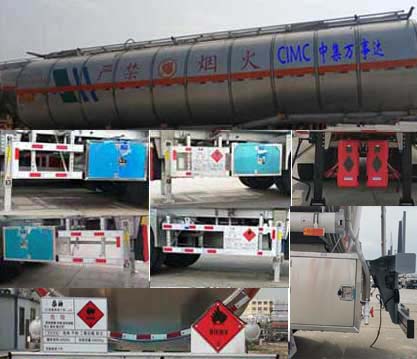

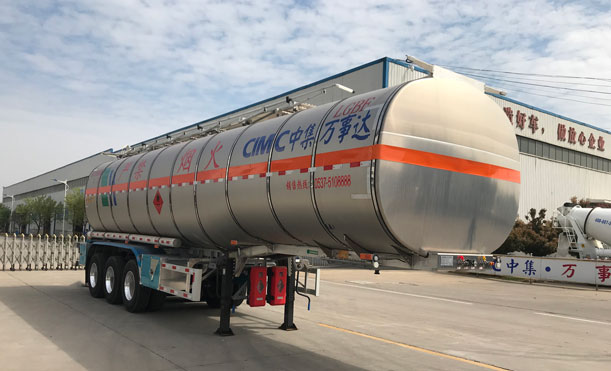

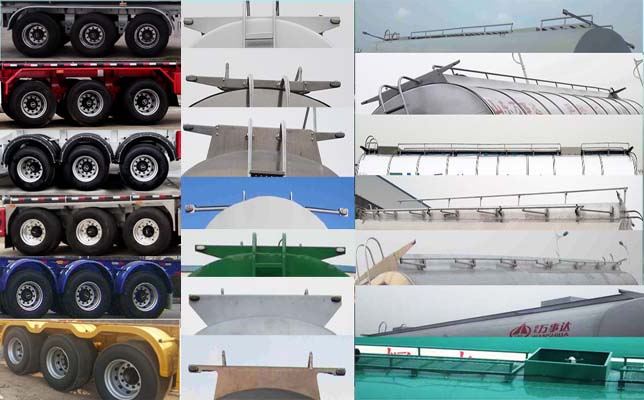

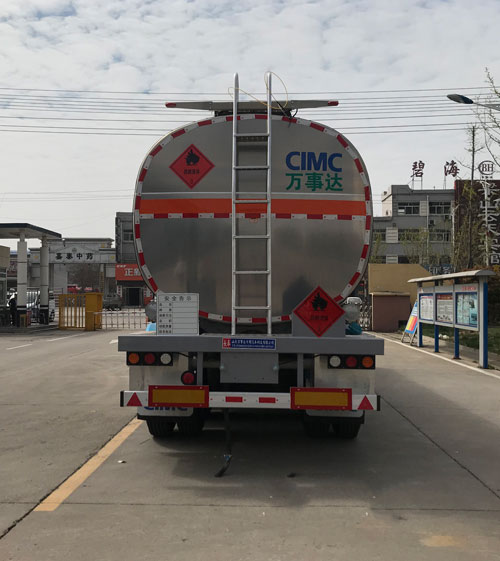

| 选装照片 |    |
||||||||||
