| 达标车型编号G033000916 |
| 生产企业 | 广汉川骏汽车制造有限公司 | ||||||||||
| 产品型号 | GCJ9400Z | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 8000,8500,8200,8300,9000×2550,2500×3100,3300,3400,3500,3600,3700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 7360,7860,7560,7660,8360,6100,6200,7420,7620,7720,7920,8420×2420,2380,2470,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6300,6500,6700,6900 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 3 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200,SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1448,1474,1558,1588,1469,1495,1578,1608 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1800 | ||||||||
| 半挂车间隙半径（mm） | 2600 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2450 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 7270,7720,7470,7520,7570,8020 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式悬架，钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

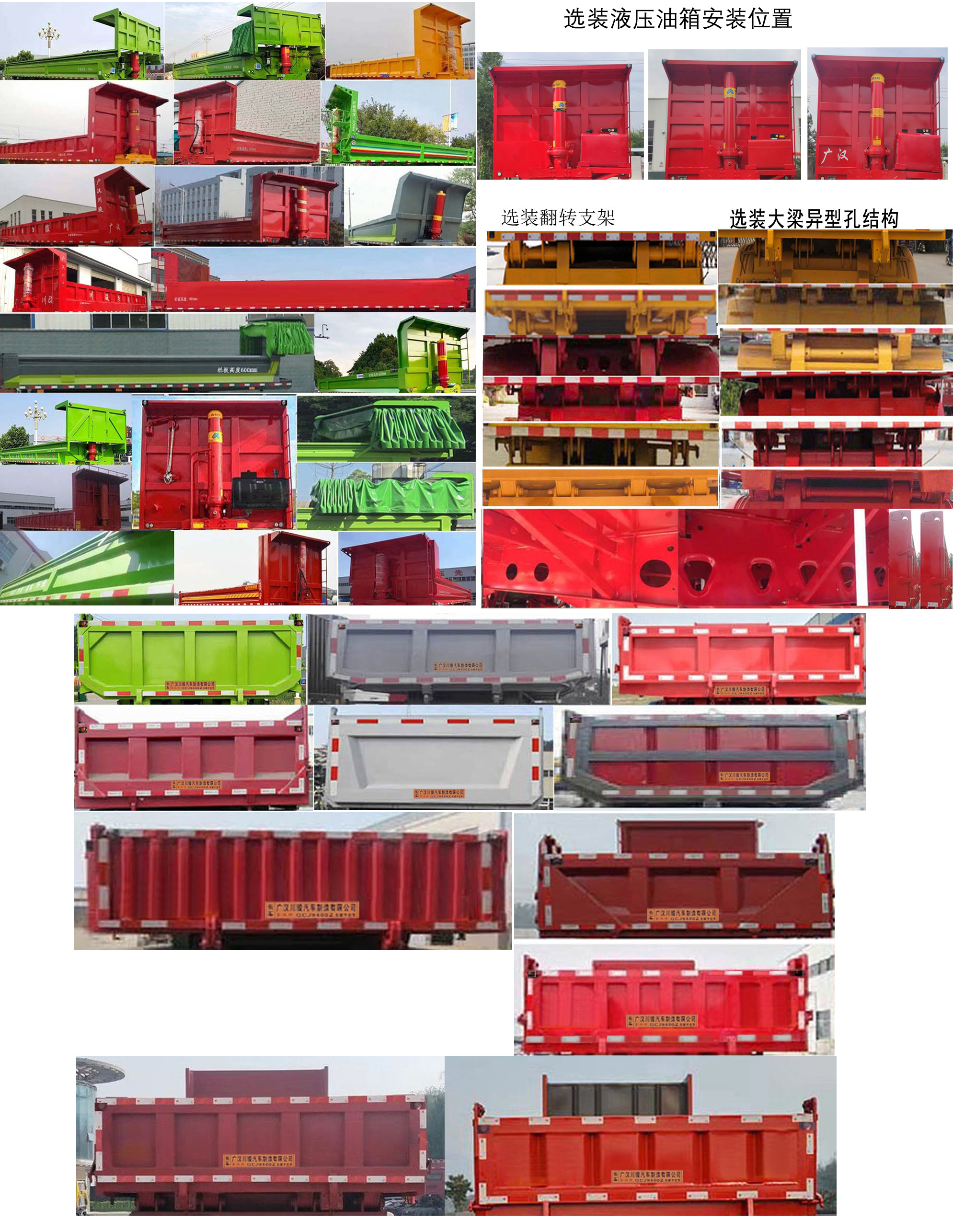

| 备注 | 自卸方式为后卸;整车长/牵引销中心到车辆最前端距离/轴距/后悬对应关系为:8000/730/3650+1310+1310/1000,8200/730/3800+1310+1310/1050,8300/780/3850+1310+1310/1050,8500/930/3850+1310+1310/1100,8500/780/4000+1310+1310/1100,9000/980/3850+1310+1310/1550,9000/980/4000+1310+1310/1400;半挂车前回转半径/牵引销中心轴线到半挂车最后端水平距离/外廓尺寸宽对应关系为:1469/7270/2550,1469/7470/2550,1495/7520/2550, 1578/7570/2550,1495/7720/2550,1608/8020/2550,1448/7270/2500, 1448/7470/2500, 1473/7520/2500,1558/7570/2500, 1473/7720/2500, 1588/8020/2500;选装篷布;选装侧面栏板结构.选装前档板结构,选装后部结构,选装后门锁个数1个或2个;选装电动链条式及钢丝绳式滑道结构,选装翻转支架;选装大梁冲孔结构样式,选装液压油箱安装位置。 | ||||||||||

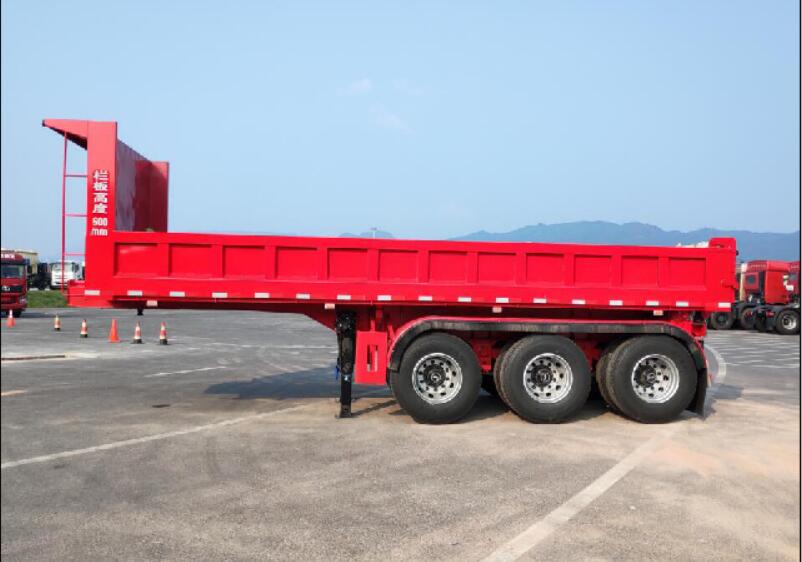

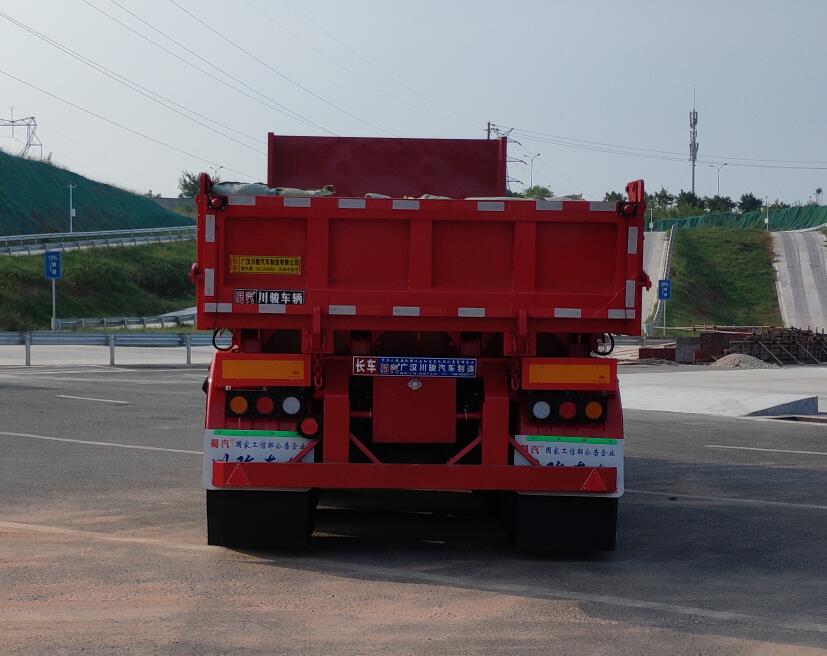

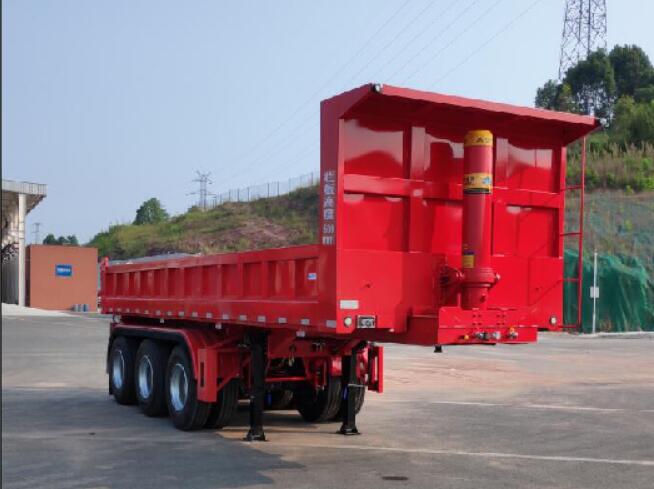

| 选装照片 |  |
||||||||||
