| 达标车型编号G033000867 |
| 生产企业 | 达州华川车辆制造有限公司 | ||||||||||
| 产品型号 | YND9400CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2500,2550×3950,3750,3650,3550,3450,3350,3250 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12850,12350,11850×2360,2380,2420,2450,2470×600,550 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6200,6000 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 38 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1620,1683,1750,1820,1893 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2000 | ||||||||
| 半挂车间隙半径（mm） | 2160 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2000 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11700,11600,11400,11300,11200,11100,11000,10900,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 选装长锁杠或短锁杠对开门仓栅结构,可选装两层,三层仓栅,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式,后门厢板可为竖瓦楞,方管平板后门;选装整车货厢栏板样式,选装前挡板不带篷布框样式,选装侧面厢板样式,选装内置锁具,选装圆形立柱样式,车厢立柱可选装内插式或外查式,选装大梁异形孔结构,选装后部结构,选装号牌板样式;车辆的外形尺寸参数(mm)长度/牵引销到车辆最前端距离/轴距/后悬对应关系为:13000=1200+6880+1310+1310+2300;13000=1300+6780+1310+1310+2300;13000=1400+6680+1310+1310+2300;13000=1400+6880+1310+1310+2100;12500=1100+6680+1310+1310+2100;12500=1200+6880+1310+1310+1800;12500=1300+6480+1310+1310+2100;12500=1400+6680+1310+1310+1800;12000=1000+6280+1310+1310+2100;12000=1100+6480+1310+1310+1800;12000=1300+6280+1310+1310+1800;前回转半径/半挂车间隙半径/牵引销中心到车辆最后端的距离(mm)对应关系为:1750/2160/11800;1820/2160/11700;1893/2160/11600;1683/2160/11400;1750/2160/11300;1820/2160/11200;1893/2160/11100;1620/2160/11000;1683/2160/10900;1820/2160/10700。 | ||||||||||

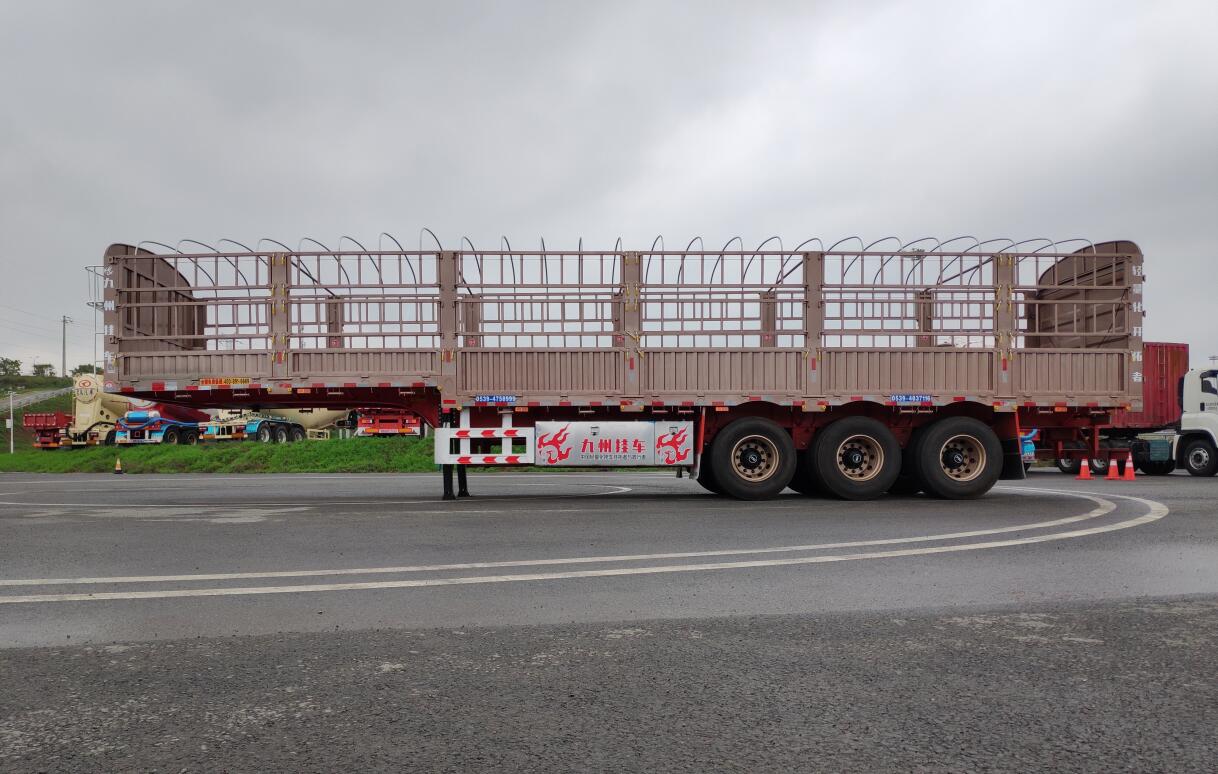

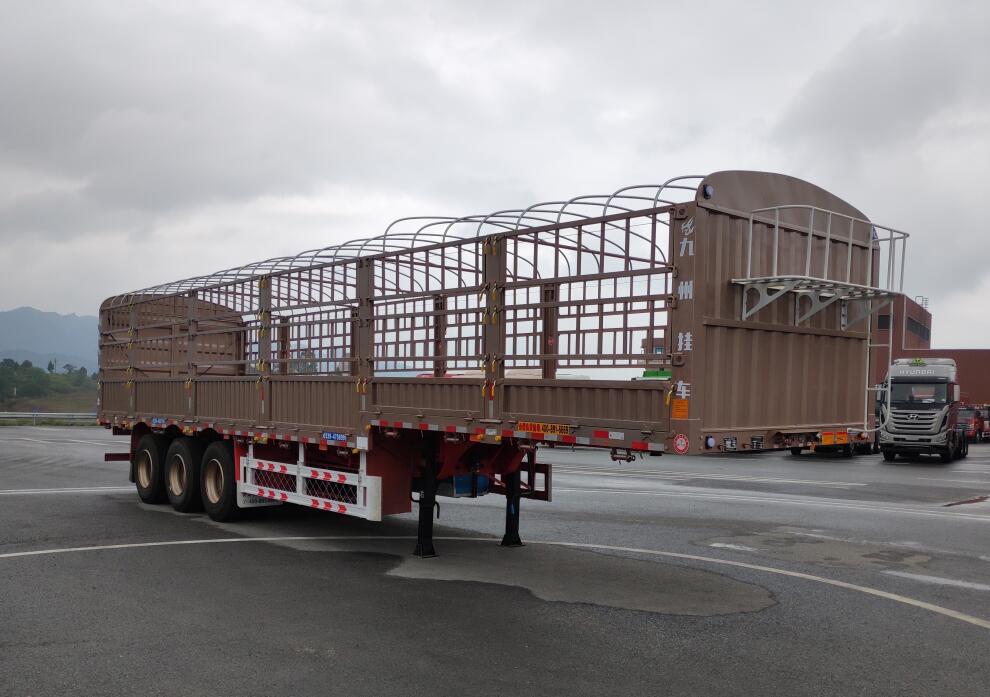

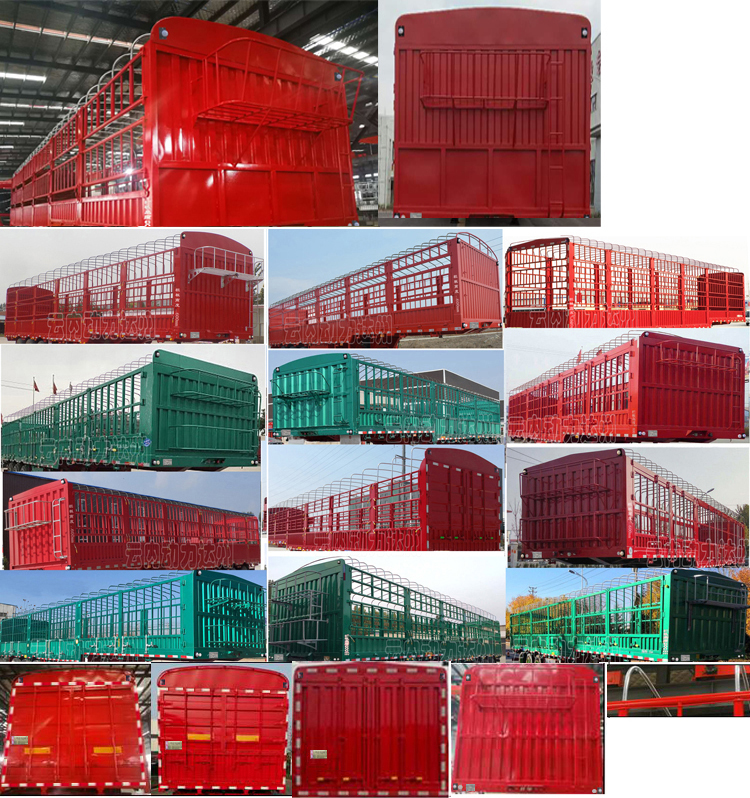

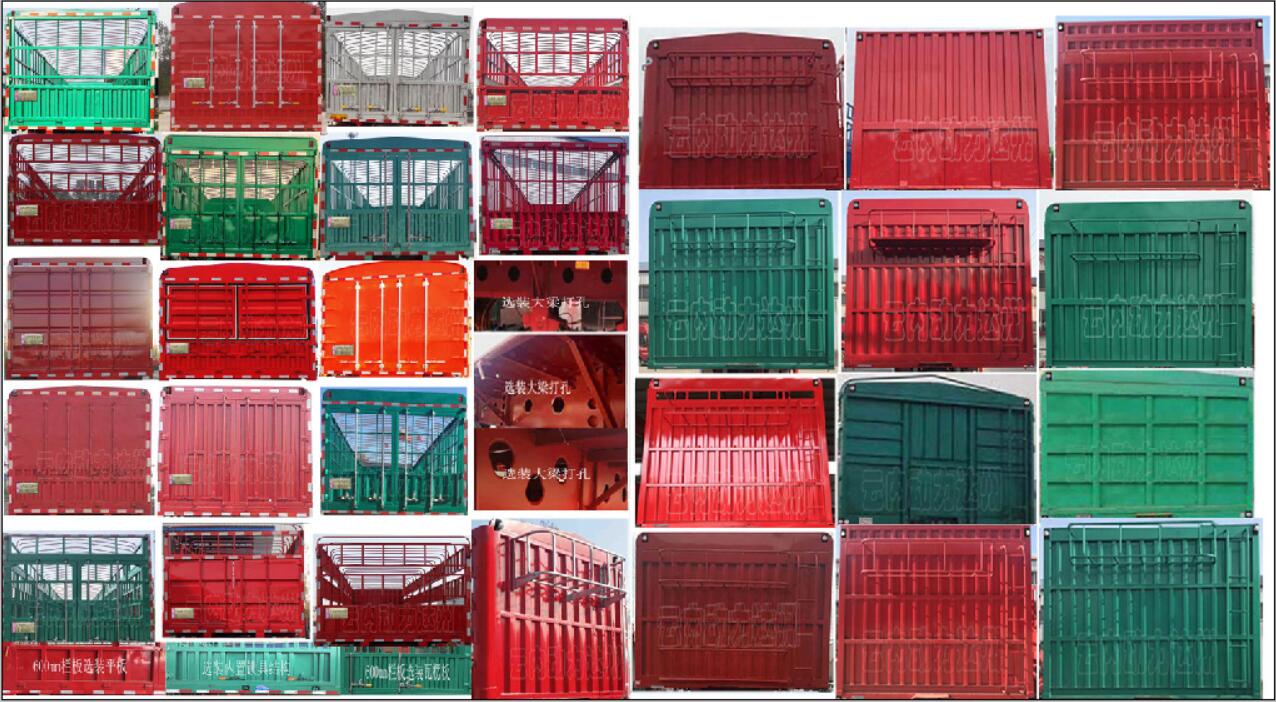

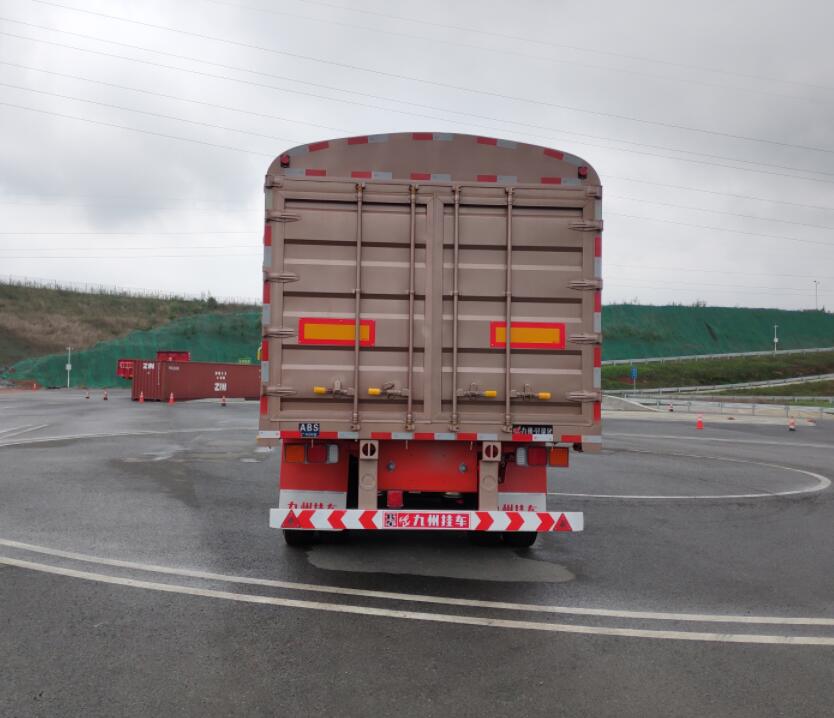

| 选装照片 |   |
||||||||||
