| 达标车型编号G033000847 |
| 生产企业 | 芜湖中集瑞江汽车有限公司 | ||||||||||
| 产品型号 | WL9409GFWD29Y | 产品名称 | 腐蚀性物品罐式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10970,11270×2550×3850,3900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 29.5 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8500,9000,9300 | ||||||||
| 支撑装置型号 | FW28,HJL25T,A400C,E100,YHD28T,HJD28T,D4000L,28T,WHD-10T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 4801020300,4801020640,K11061XVXX,VIE TEBS-I,CM-TEBS | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | BH-KZ50A,50-D200,KZ15,KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1320,1280 | ||||||||
| 半挂车前回转半径（mm） | 1790 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1870 | ||||||||
| 半挂车间隙半径（mm） | 2320 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2220 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9220,9520 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | AT | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 有 | 后部防护装置 | 有 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 300 | 罐体尾部至后下部防护装置间距（mm） | 300 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

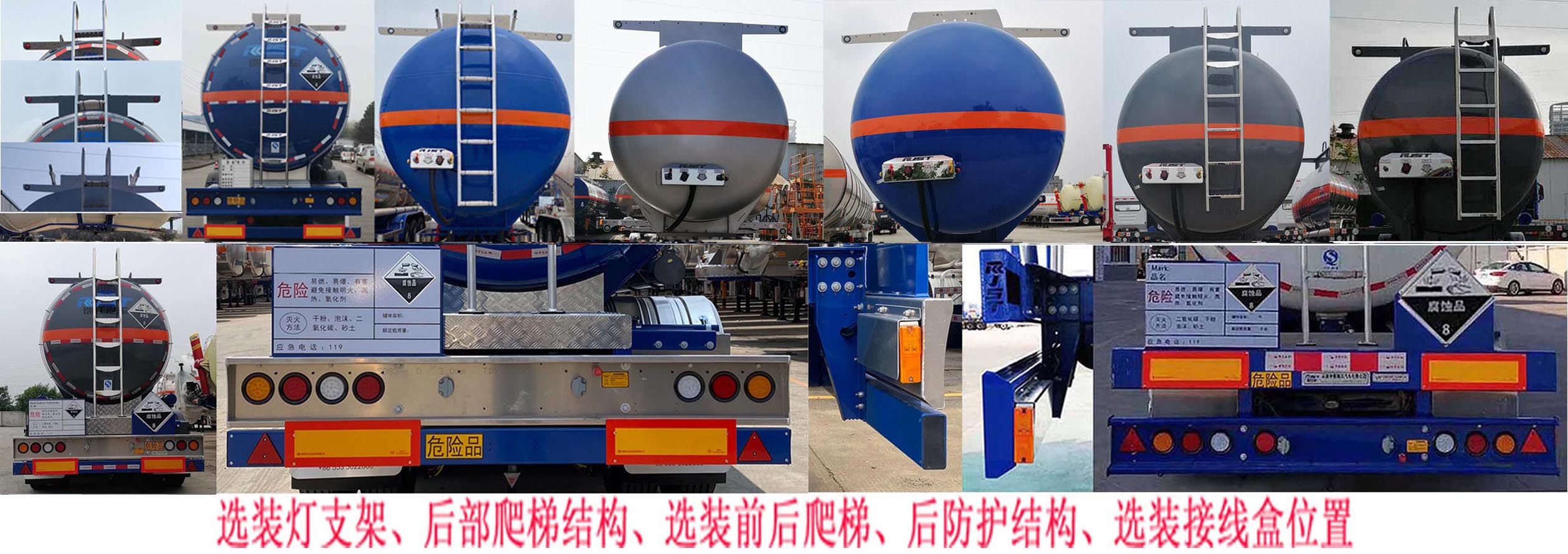

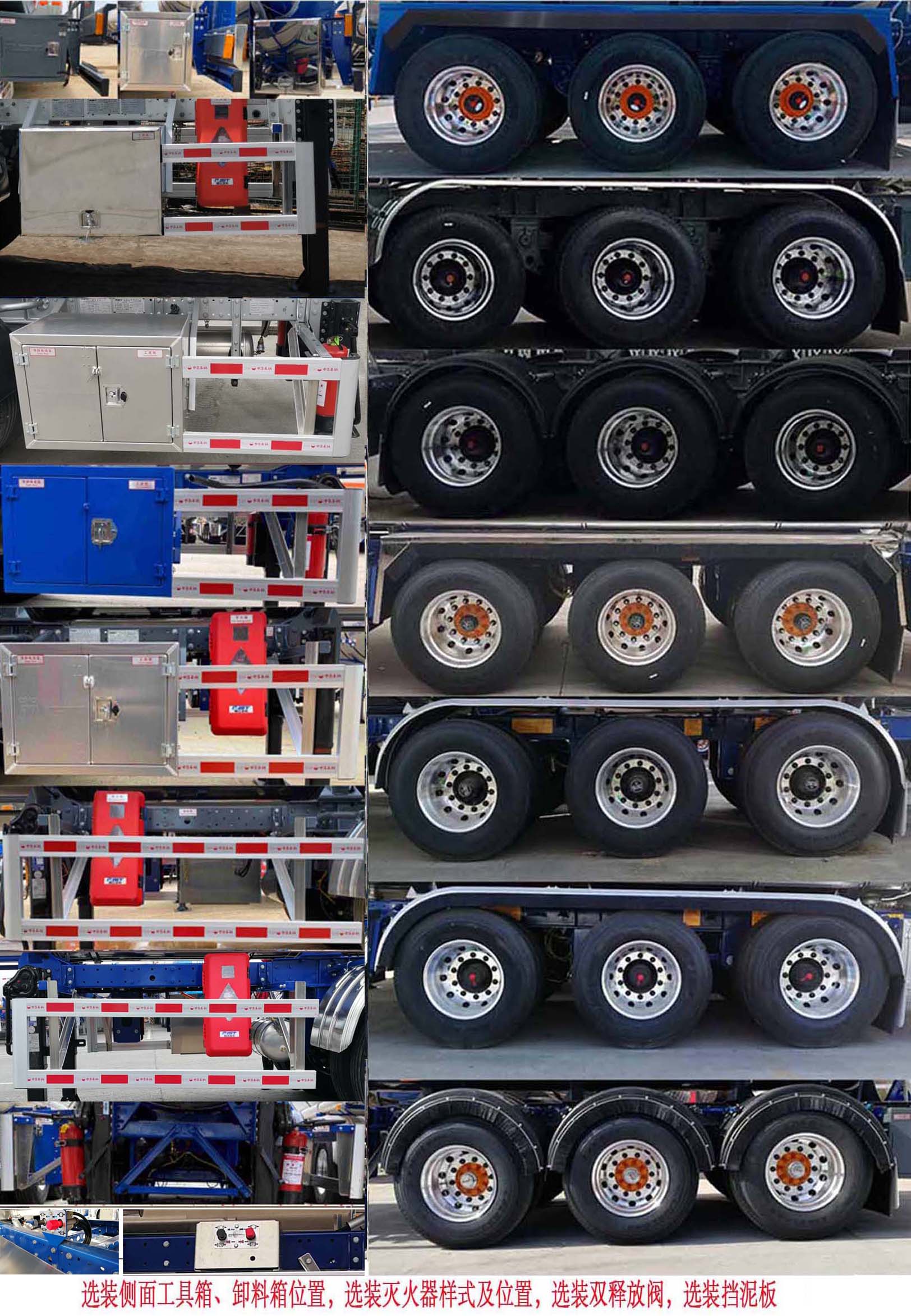

| 备注 | 1.选装顶部结构,选装多种胶管箱; 2.选装灯支架,选装后部爬梯结构,选装前后爬梯,选装接线盒位置; 3.选装侧面工具箱、卸料箱,选装灭火器样式及安装位置,选装双释放阀,选装挡泥板; 4.整备质量对应关系:8500:轻型车架与罐体,9000:标准型车架与罐体,9300:重型车架与罐体; 5.整车长度/后悬/到半挂车最后端水平距离对应关系:10970/1600/9220,11270/1900/9520; 6.危险货物运输车辆类型:AT. | ||||||||||
| 选装照片 |    |
||||||||||
