| 达标车型编号G033000843 |
| 生产企业 | 石家庄金通达专用汽车有限公司 | ||||||||||

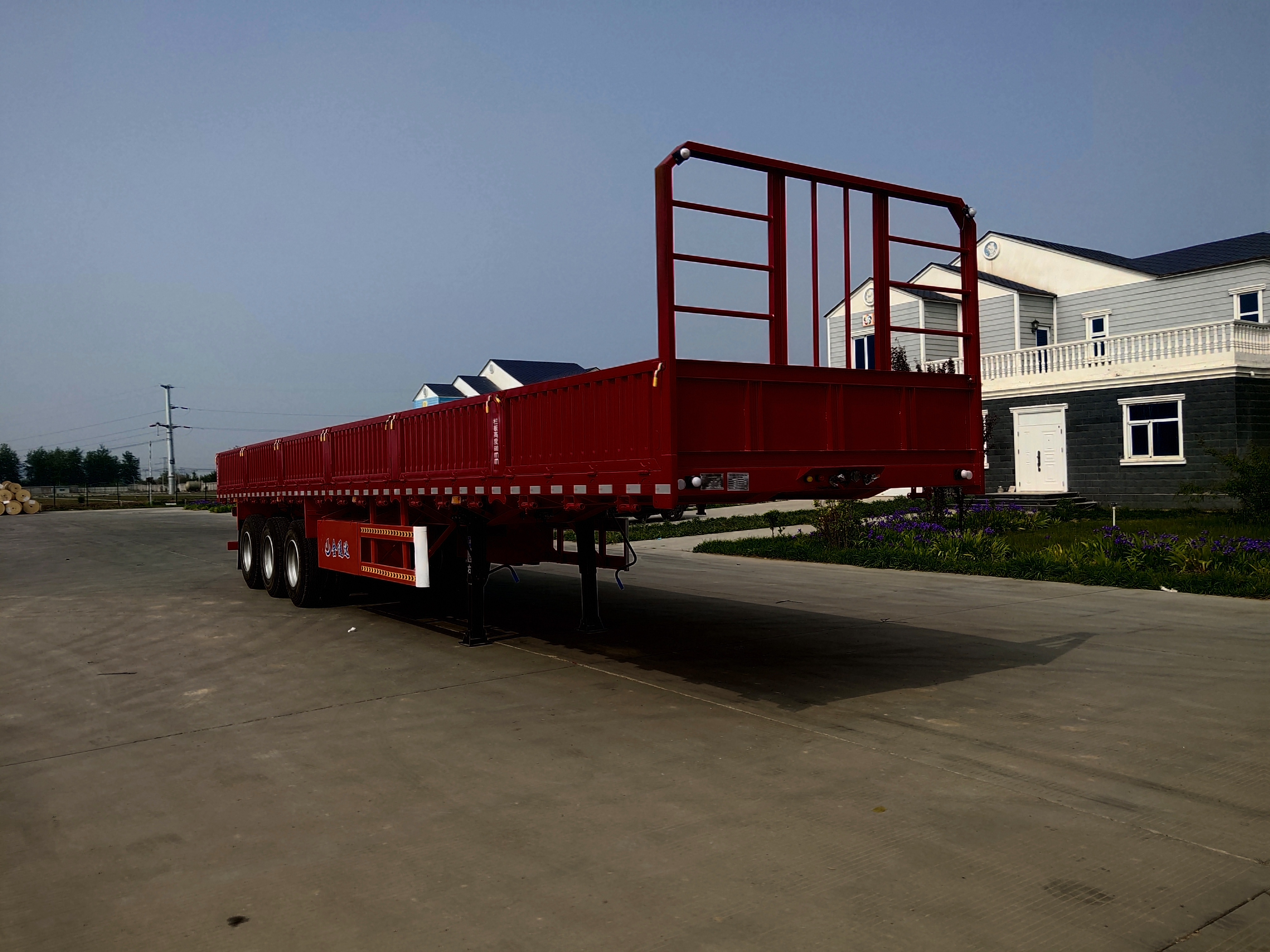

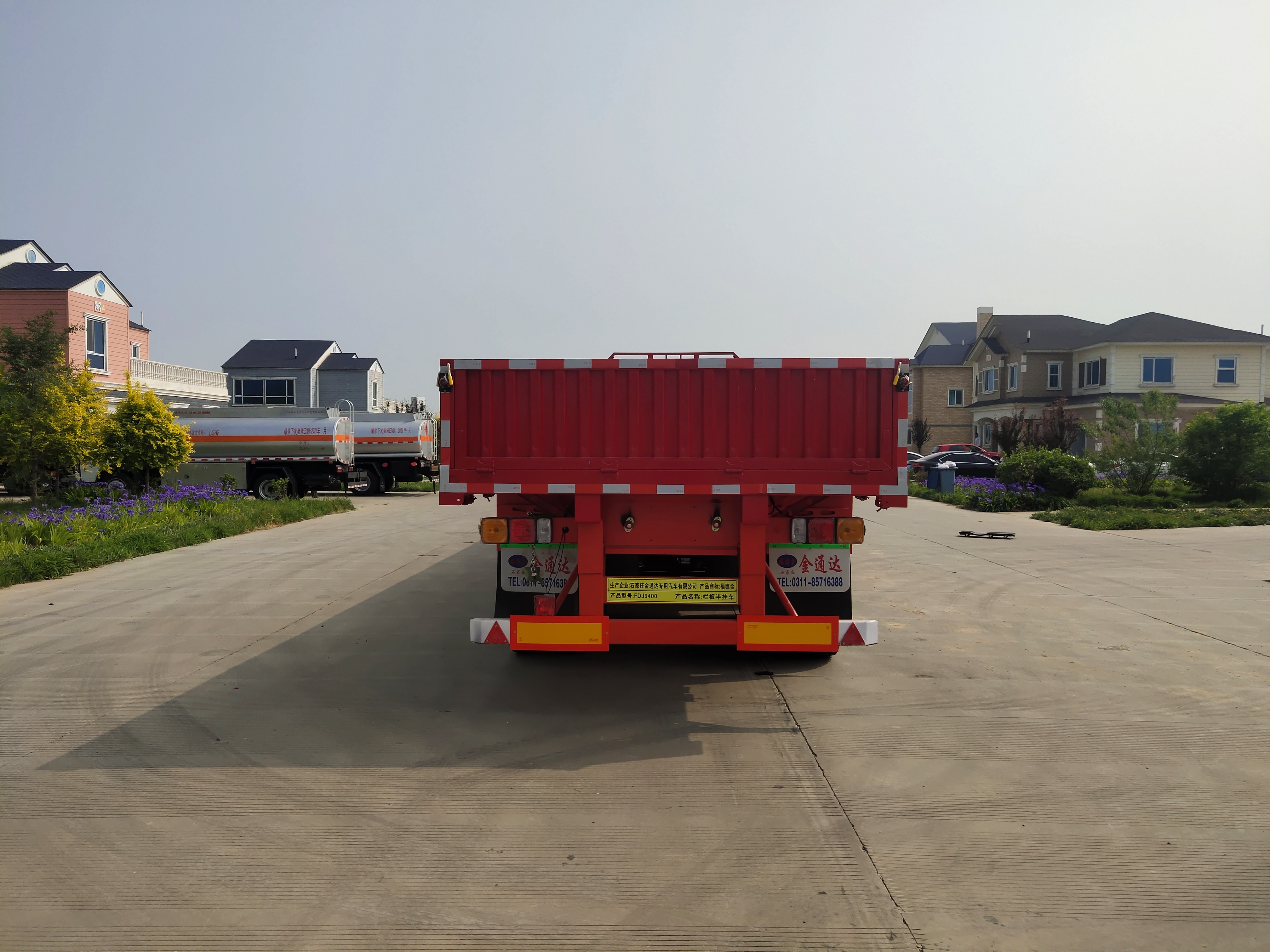

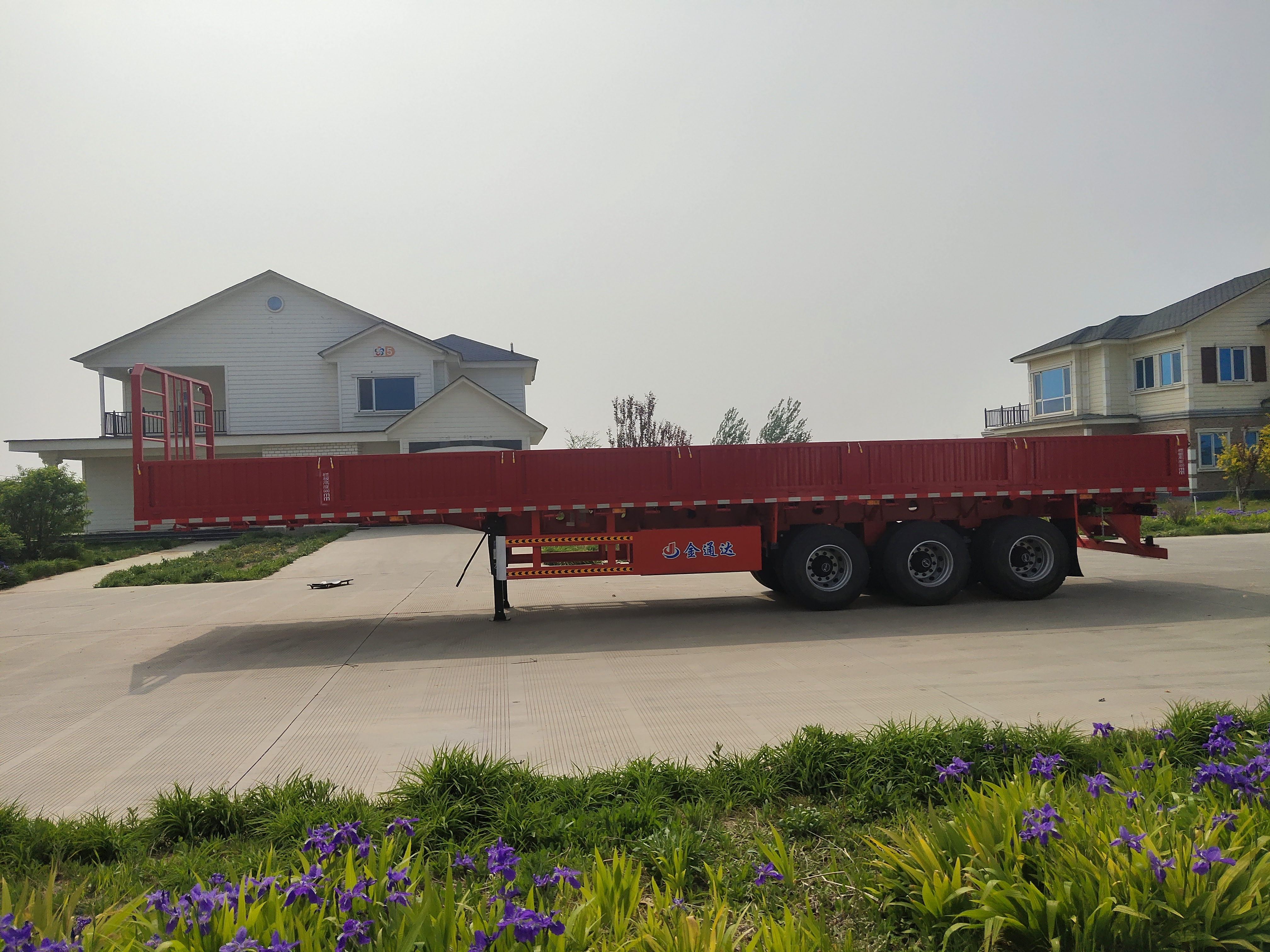

| 产品型号 | FDJ9400 | 产品名称 | 栏板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500×2500,2550×2700,2900,3100,3300 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12850,12400,12350×2320,2350,2400,2420,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6100,5900 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 32 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1320 | ||||||||
| 半挂车前回转半径（mm） | 1931,1914 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2081,2064 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.4 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11550,11050 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

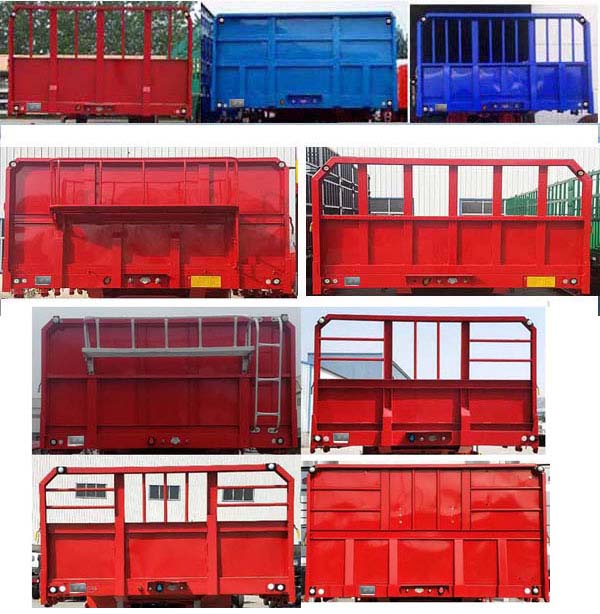

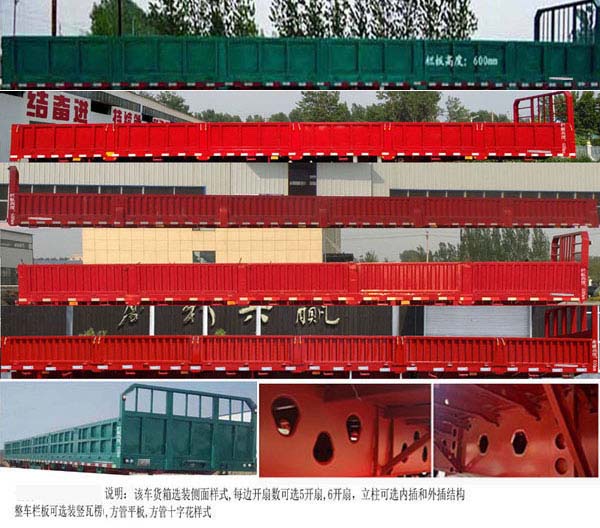

| 备注 | 选装侧面样式,每边开数可选5开扇,6开扇,立柱可选内插和外插,整车栏板选装竖瓦楞,方管平板,方管十字花样式.选装前档板结构,选装大梁打孔结构.,长/轴距/后悬/半挂车牵引销到车辆最前端的距离/前回转半径/车辆前轴到货箱前壁内侧的距离/货厢栏板内尺寸（长）尺寸对应关系(mm):13000/6830+1310+1310/2100/1450/1931/1914/1400/12900,13000/6830+1310+1310/2100/1450/1931/1914/1350/12850,12500/6530+1310+1310/1900/1450/1931/1914/1400/12400,12500/6530+1310+1310/1900/1450/1931/1914/1350/12350 | ||||||||||
| 选装照片 |   |
||||||||||
