| 达标车型编号G033000827 |
| 生产企业 | 东莞中集专用车有限公司 | ||||||||||
| 产品型号 | ZJV9401PBDG | 产品名称 | 平板半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12250,12000×2550×3060,3000,1560,1480,2750 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,12150,11900×2550×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6800,6500,6200 | ||||||||
| 支撑装置型号 | 28T(XZ80000/25) | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 30 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 1 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | 50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1215 | ||||||||
| 半挂车前回转半径（mm） | 1750,1786,1620,1370 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1950 | ||||||||
| 半挂车间隙半径（mm） | 2480 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2300 | ||||||||
| 制动响应时间C（s） | 0.39 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11795,11800,12000,11300,11250,11000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、选装号牌板；选装档泥板。 2、车长/轴距/前悬/后悬/半挂车前回转半径/牵引销中心轴线到半挂车最后端的水平距离/车辆前轴到货箱前壁内侧的距离的对应关系(mm): 13000/6820+1310+1310/1200/2360/1750/11800/1055;13000/6820+1310+1310/1250/2310/1786/11750/1105;13000/7250+1310+1310/1000/2130/1620/12000/855;12500/6820+1310+1310/1200/1860/1750/11300/1055;12250/7100+1310+1310/500/2280/1370/12000/355;12250/6820+1310+1310/1000/1810/1620/11250/855; 12000/6820+1310+1310/1000/1560/1620/11000/855。3. 当车长13000宽2550时，货箱长*宽：12900*2550。当车长12500宽2550时，货箱长*宽：12400*2550。 当车长12250宽2550时，货箱长*宽：12150*2550。当车长12000宽2550时，货箱长*宽：11900*2550。4、当长度为13000mm时，对应整备质量为6800KG，额定载质量为33200KG.当长度为12500mm时，对应整备质量为6500KG,额定载质量为33500KG.当长度为12250或12000mm时，对应整备质量为6200KG,额定载质量为33800KG。 | ||||||||||

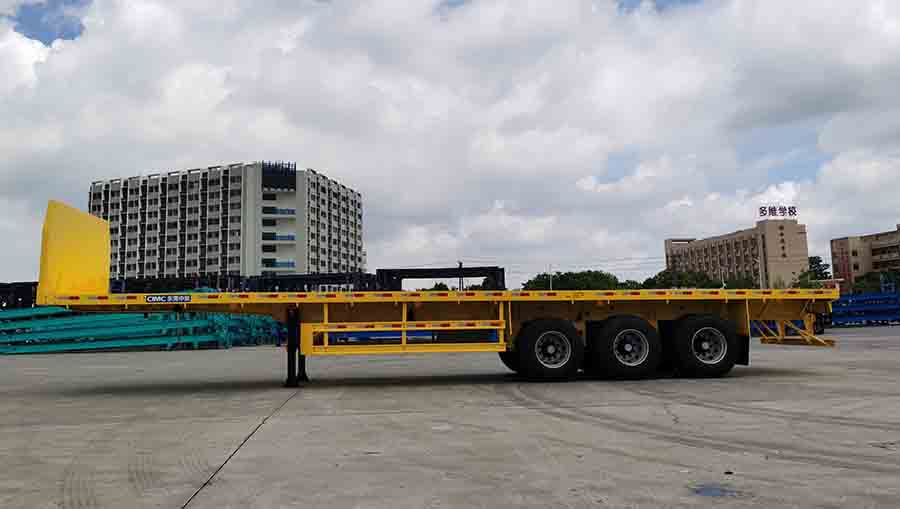

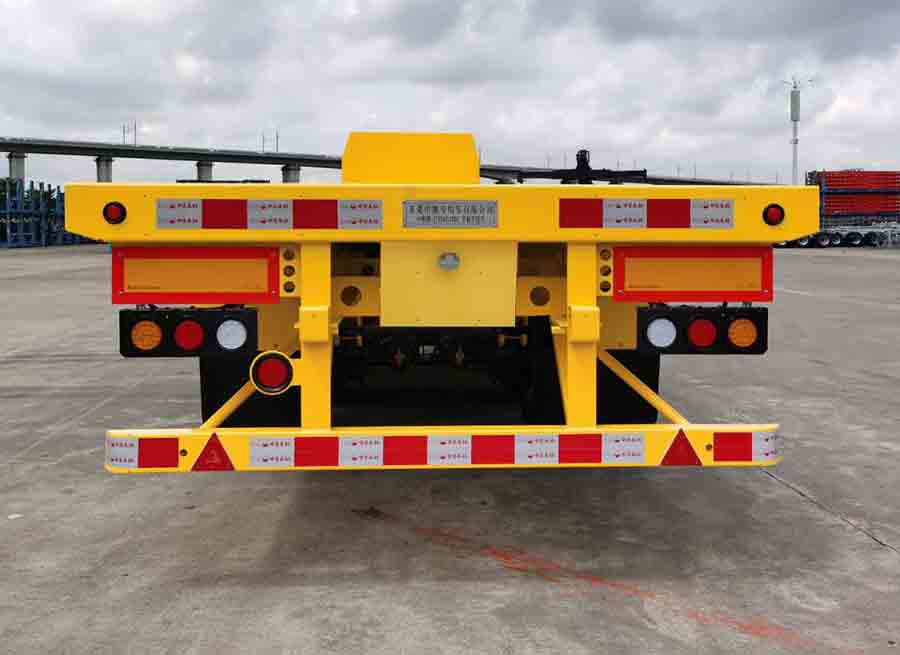

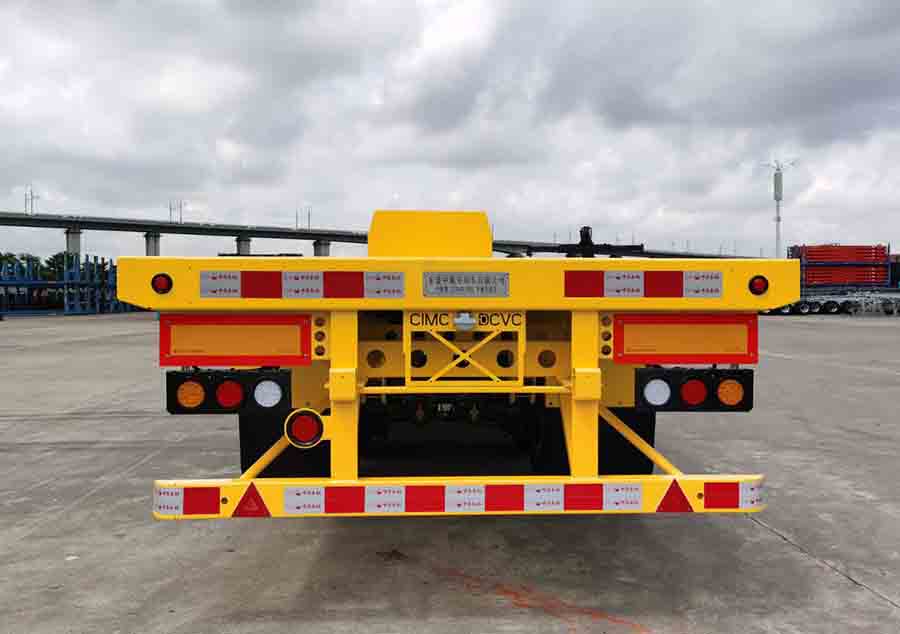

| 选装照片 |   |
||||||||||
