| 达标车型编号G033000823 |
| 生产企业 | 石家庄金通达专用汽车有限公司 | ||||||||||
| 产品型号 | FDJ9406CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2500,2550×3380,3480,3580 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12860,12400,12360,11900,11860×2320,2350,2380,2400,2420,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5800,5600,5300 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 32,30 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1320 | ||||||||
| 半挂车前回转半径（mm） | 1751,1733,1894,1877,1821,1803,1751,1621,1620 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1901,1883,2044,2027,1971,1953,1901,1771,1770 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.4 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11600,11700,11300,11000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

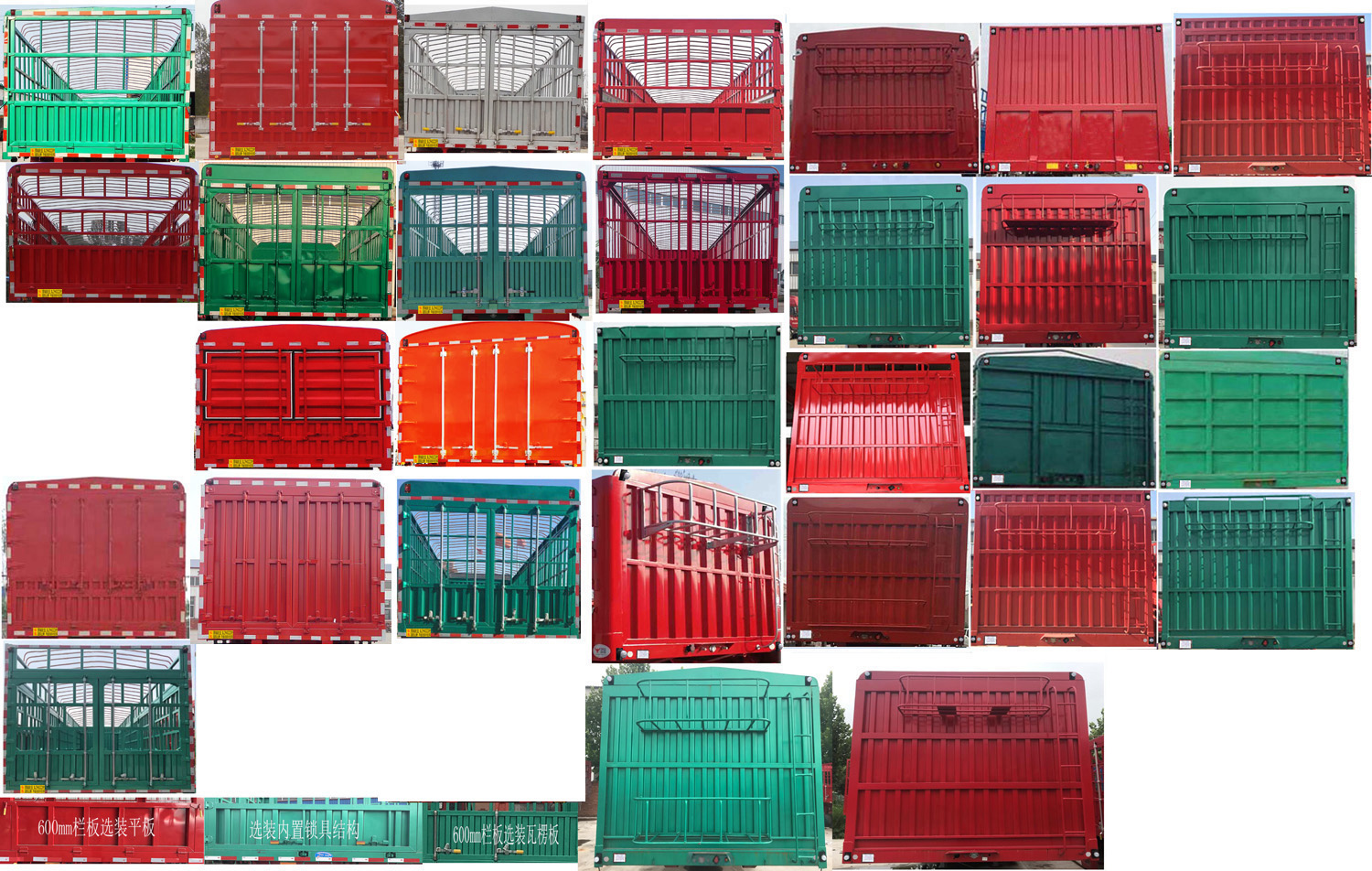

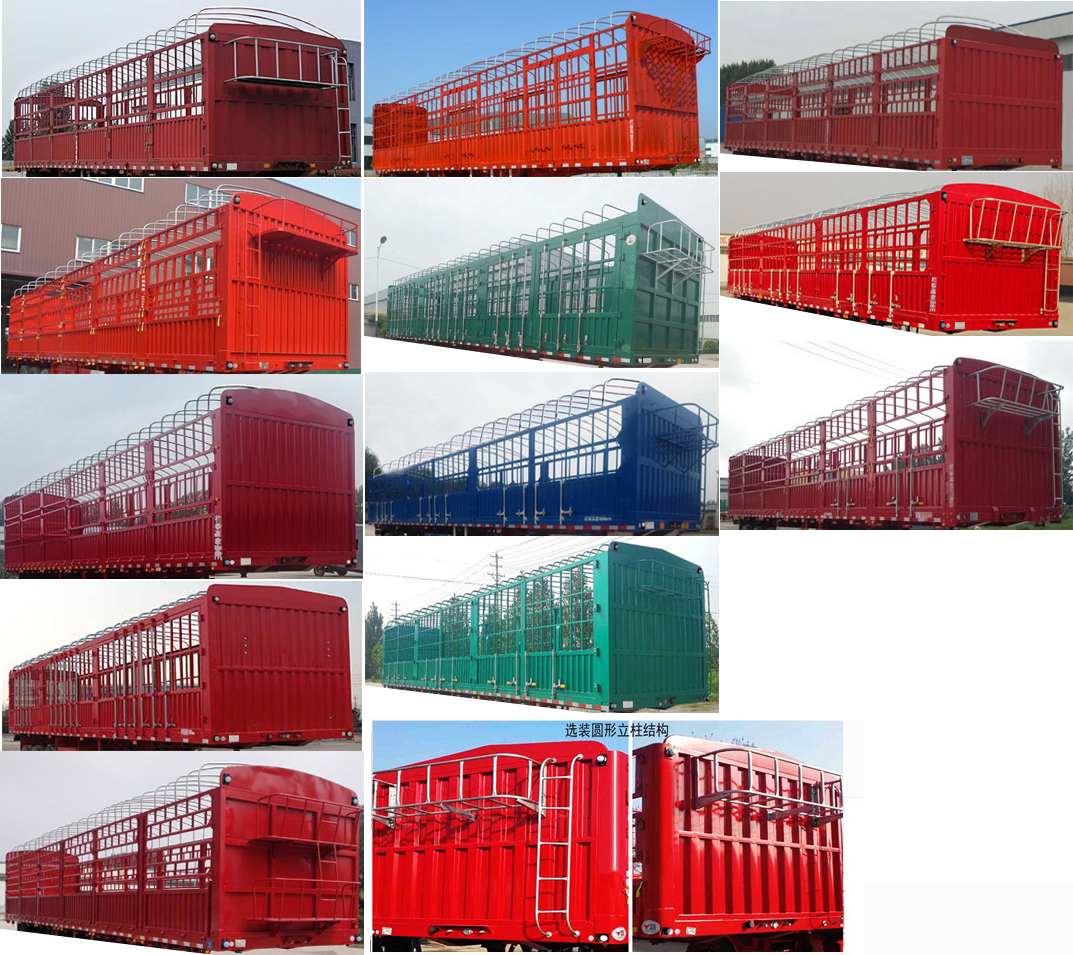

| 备注 | 车厢底板至仓栅顶部高度及对应总高度为1800mm,1900mm,2000mm,对应外形高度分别为：3380mm,3480mm,3580mm,选装圆弧形前立柱,后部选装花栏式后门,三开扇式后门,对开式半封闭后门,对开全封闭样式为横瓦楞,竖瓦楞,方管十字花后门,选装圆弧形前立柱,整车选装仓栅样式为二层仓栅,三层仓栅,对开门锁杆,对开门半截锁杆,整车货厢栏板选装竖瓦楞,方管十字花样式及四开,五开,立柱可选内插,外插样式.选装隐形锁杆.长/轴距/后悬/半挂车牵引销到车辆最前端的距离/前回转半径/尺寸/整备质量（kg）对应关系(mm):13000/6780+1310+1310/2400/1200/1751/1733/5800,13000/6780+1310+1310/2200/1400/1897/1877/5800,13000/6680+1310+1310/2400/1300/1821/1803/5800,12500/6480+1310+1310/2200/1200/1751/1733/5600,12000/6480+1310+1310/1900/1000/1620/1601/5300 | ||||||||||
| 选装照片 |    |
||||||||||
