| 达标车型编号G033000808 |
| 生产企业 | 山东飞驰汽车股份有限公司 | ||||||||||
| 产品型号 | LC9401TPBE | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×1540,1560,1580,1600,1620,2900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12880,12380,11880×2550,2500×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6200,5900,5700 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1786,1931,1821,1969,1652 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11750,11550,11200,11000,10950 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.选装前挡样式,选装后部样式,选装大梁打孔,选装号牌板样式. 2.车长/前悬/轴距/后悬/前回转半径/牵引销中心轴线到半挂车最后端水平距离/的对应关系为:13000/1250/6880+1310+1310/2250/1786/11750; 13000/1450/6880+1310+1310/2050/1931/11550;12500/1300/6330+1310+1310/2250/1821/11200;12500/1500/6330+1310+1310/2050/1969/11000,12000/1050/6280+1310+1310/2050/1652/10950; 3. 整备质量与额定载质量对应关系为：6200/33800,5900/34100,5700/34300 4.车宽/前悬/前回转半径对应关系(mm):2550/1250/1786,2550/1450/1931,2550/1300/1821,2550/1500/1969,2550/1050/1652, 2500/1250/1768,2500/1450/1914,2500/1300/1803,2500/1500/1953,2500/1050/1632 | ||||||||||

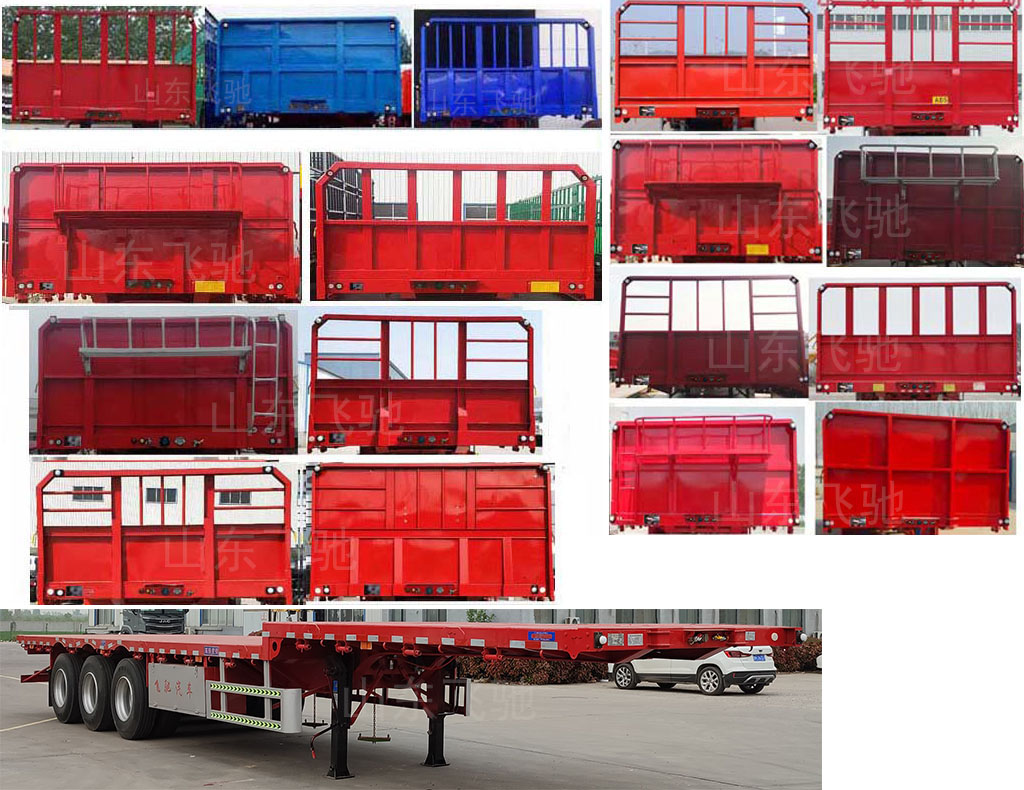

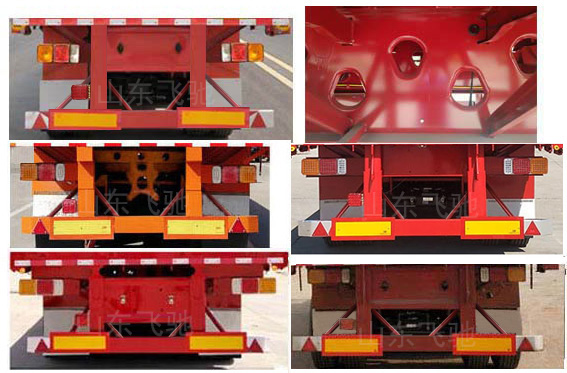

| 选装照片 |   |
||||||||||
