| 达标车型编号G033000792 |
| 生产企业 | 冠县冠驰车辆有限公司 | ||||||||||
| 产品型号 | CLX9400CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×3280,3350,3480,3550,3680,3750 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12850,12350,11850×2470,2450,2420,2400,2380,2350,2320×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5300,5500,5800 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 32 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1751,1821,1894,1684,1733,1803,1877,1665 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2000 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11700,11600,11400,11200,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1、外廓尺寸长/轴距/后悬/牵引销至车辆最前端的距离尺寸对应关系（mm):13000/6880+1310+1310/2300/1200,13000/6780+1310+1310/2300/1300,13000/6680+1310+1310/2300/1400,12500/6680+1310+1310/2100/1100,12500/6480+1310+1310/2100/1300,12000/6280+1310+1310/1800/1300; 2、外廓尺寸长/外廓尺寸宽/牵引销至车辆最前端的距离/前回转半径/牵引销到车辆最后段距离的对应关系：13000/2550/1200/1751/11800,13000/2550/1300/1821/11700,13000/2550/1400/1894/11600,12500/2550/1100/1684/11400,12500/2550/1300/1821/11200,12000/25501300/1821/10700;13000/2500/1200/1733/11800,13000/2500/1300/1803/11700,13000/2500/1400/1877/11600,12500/2500/1100/1665/11400,12500/2500/1300/1803/11200,12000/25001300/1803/10700 3、外廓尺寸长/货箱尺寸长的对应关系（mm):13000/12850,12500/12350,12000/11850 4、货厢长/轴距/整备质量/车辆前轴到货厢前壁内侧的距离对应关系：12850/6880/5300/1125,12850/6880/5500/1125,12850/6880/5800/1125,12850/6780/5300/1225,12850/6780/5500/1225,12850/6780/5800/1225,12850/6680/5300/1325,12850/6680/550/1325,12850/6680/5800/1325,12350/6680/5300/1025,12350/6680/5500/1025,12350/6680/5800/1025,12350/6480/5300/1225,12350/6480/5500/1225,12350/6480/5800/1225,11850/6280/5300/1225,11850/6280/5500/1225,11850/6280/5800/1225 | ||||||||||

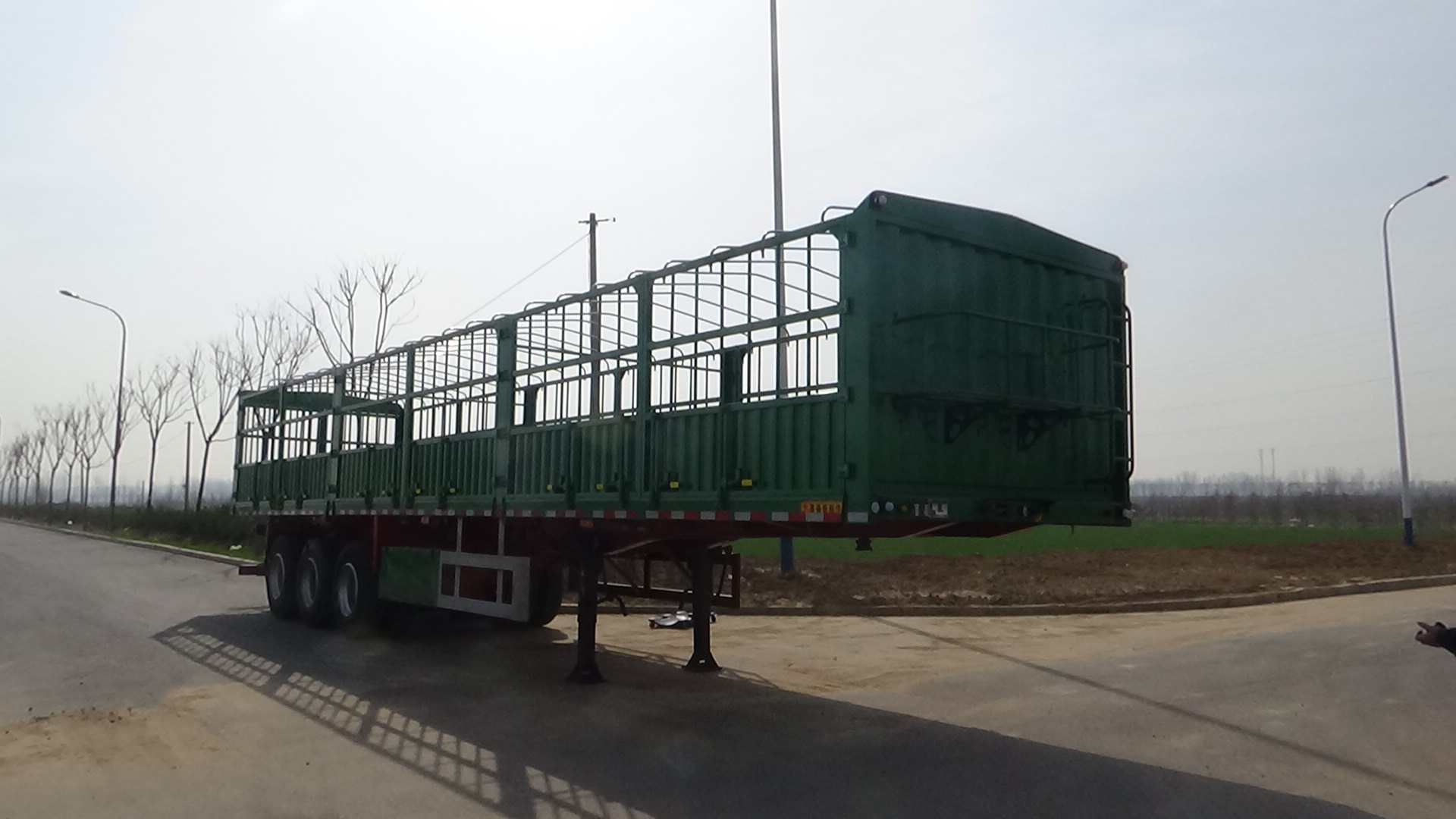

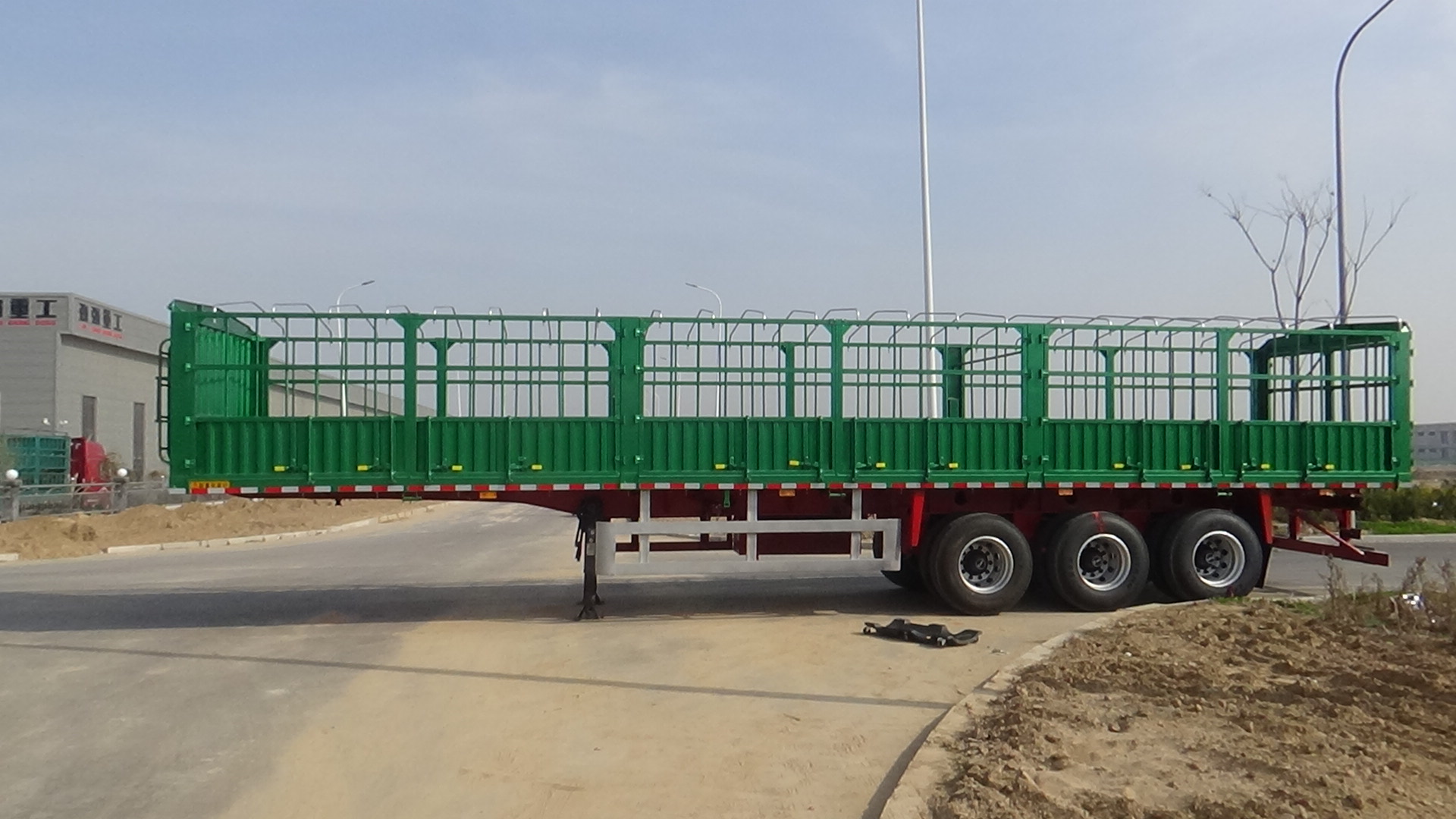

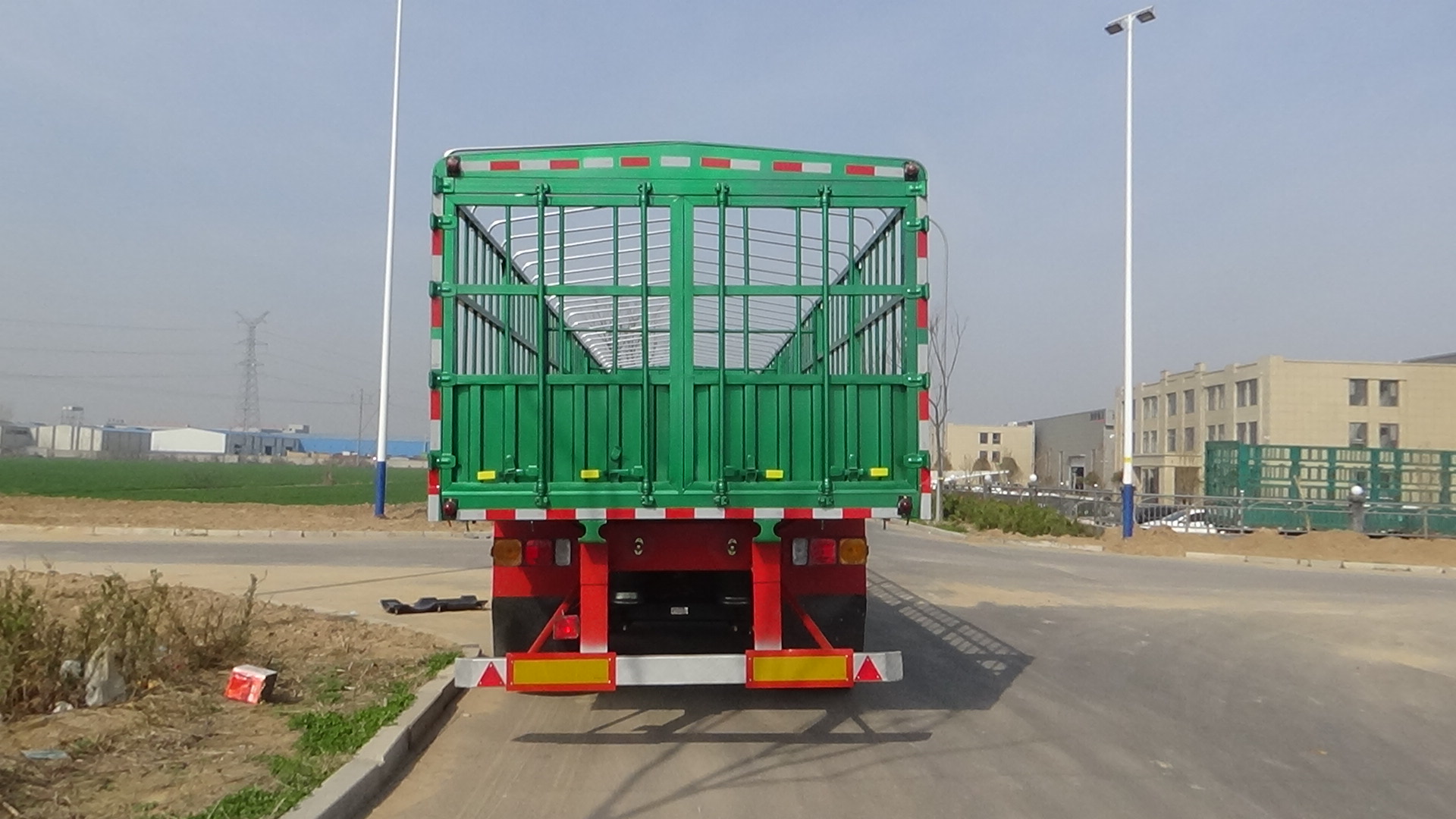

| 选装照片 | |||||||||||
