| 达标车型编号G033000735 |
| 生产企业 | 成安县志芳交通设备制造有限公司 | ||||||||||
| 产品型号 | HZF9400ZC | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2500,2550×2500,2600,2700,2800,2900,3000,3100,3200,3300,3400,3500,3600,3700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12850,12350,11850×2300,2320,2350,2380,2400,2420,2450,2470,2490×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7300,7050,6700 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1683,1820,1750,1665,1803,1733 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2000 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11900,11700,11700,11200,10800 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 该车为侧卸,车长/牵引销中心至车辆最前端距离/轴距/后悬/前回转半径/牵引销中心到车辆最后端距离的对应关系为(mm)： 13000/1100/6880+1310+1310/2400/1683/11900, 13000/1300/6780+1310+1310/2300/1820/11700, 13000/1300/6680+1310+1310/2400/1820/11700, 12500/1300/6480+1310+1310/2100/1820/11200, 12000/1200/6280+1310+1310/1900/1720/1080. | ||||||||||

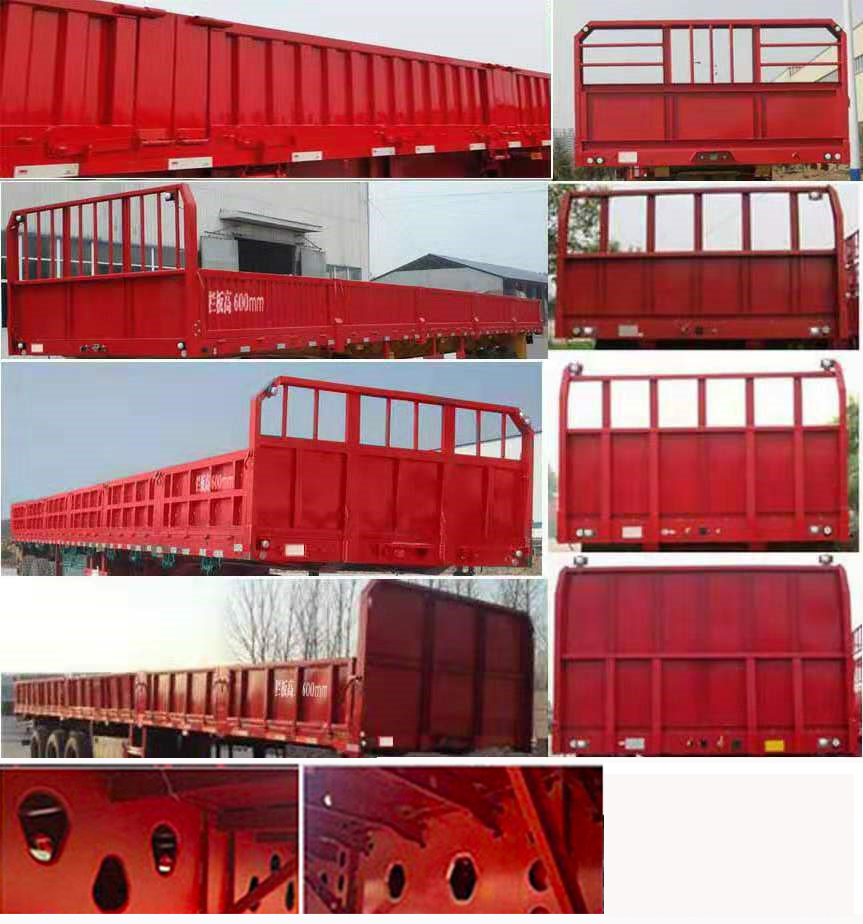

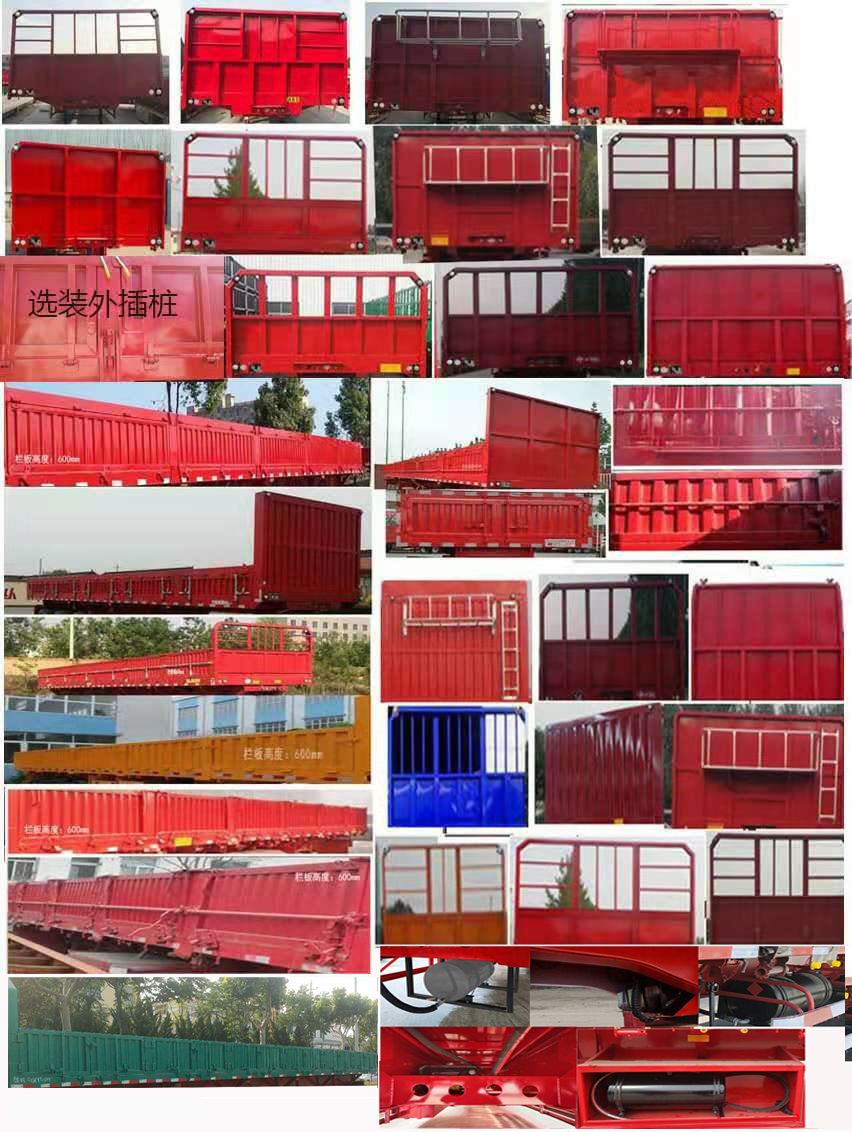

| 选装照片 |    |
||||||||||
