| 达标车型编号G033000719 |
| 生产企业 | 江西保捷实业集团致远专用汽车制造有限公司 | ||||||||||
| 产品型号 | BGA9401ZHX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10000,9500,9000,8680×2550,2500×3800,3700,3600,3500,3400,3300,3200,3100,3000 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 9300,8800,8300,7980×2470,2450,2400,2350×600,550,500 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8200,8000,7700 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KPB | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1821,1803,1751,1733,1684,1665,1620,1601,1561,1540,1505,1484,1469,1448 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 8800,8700,8500,8400,8300,8200,8100,8000,7950 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式纵置钢板弹簧式平衡悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | BGA9401ZHX自卸半挂车自卸方式为后翻自卸.选装前栏板,侧栏板,后栏板样式,选装自卸装置样式.挂车长度(mm)/货箱内尺寸长度(mm)对应关系为:10000/9300;9500/8800;9000/8300;8680/7980挂车长度(mm)/宽度(mm)/前悬(mm)/前回转半径(mm)对应关系为:10000/2550,2500/1300,1200/1821,1803,1751,1733;9500/2550,2500/1200,1100,1000/1751,1733,1684,1665,1620,1601;9000/2550,2500/1000,900,800/1620,1601,1561,1540,1505,1484;8680/2550,2500/730/1469,1448.挂车长度(mm)/轴距(mm)/前悬(mm)/后悬(mm)/牵引销至车辆最后端距离(mm)对应关系为:10000/4530,4430/1200,1300/1650,1650/8800,8700;9500/4530,4330,4230,4130,4130/1000,1000,1000,1100,1200/1350,1550,1650,1650,1550/8500,8500,8500,8400,8300;9000/4330,4230,4130,4130/800,800,900,1000/1250,1350,1350,1250/8200,8200,8100,8000;8680/4130/730/1200/7950.挂车长度(mm)/整备质量(kg)/载质量(kg)对应关系为:10000,9500,9000,8680/8200,8000,8000,7700/31800,32000,32000,32300. | ||||||||||

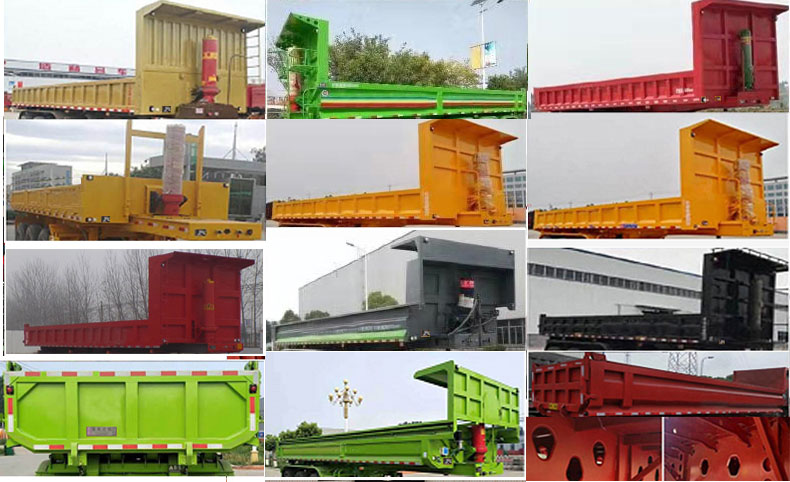

| 选装照片 |   |
||||||||||
