| 达标车型编号G033000711 |
| 生产企业 | 山西威龙特种车辆制造有限公司 | ||||||||||
| 产品型号 | CXS9402CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11500,11000,10500×2500,2550×3350,3550,3750,3950 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 11350,10850,10350×2300,2320,2350,2400,2450,2470×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6200,5700 | ||||||||
| 支撑装置型号 | FW28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 3 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1751,1821,1894,1733,1803,1877 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9300,9700,9800,10100,10200,10300 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1.车长/货箱长/前悬/轴距/后悬/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径/车宽（mm）对应关系： 11500/11350/1300/5580+1310+1310/2000/10200/1821/2550, 11500/11350/1400/5580+1310+1310/1900/10100/1894/2550, 11500/11350/1200/5580+1310+1310/2100/10300/1751/2550, 11000/10850/1200/5280+1310+1310/1900/9800/1751/2550, 11000/10850/1300/5280+1310+1310/1800/9700/1821/2550, 11000/10850/1200/5380+1310+1310/1800/9800/1751/2550, 11000/10850/1300/5380+1310+1310/1700/9700/1821/2550, 10500/10350/1200/5080+1310+1310/1600/9300/1751/2550, 11000/10850/1200/5080+1310+1310/2100/9800/1751/2550, 11500/11350/1300/5580+1310+1310/2000/10200/1803/2500, 11500/11350/1400/5580+1310+1310/1900/10100/1877/2500, 11500/11350/1200/5580+1310+1310/2100/10300/1733/2500, 11000/10850/1200/5280+1310+1310/1900/9800/1733/2500, 11000/10850/1300/5280+1310+1310/1800/9700/1803/2500, 11000/10850/1200/5380+1310+1310/1800/9800/1733/2500, 11000/10850/1300/5380+1310+1310/1700/9700/1803/2500, 10500/10350/1200/5080+1310+1310/1600/9300/1733/2500, 11000/10850/1200/5080+1310+1310/2100/9800/1733/2500. 3.整备质量/额定载质量（kg）对应关系：5700/34300,6200/33800. | ||||||||||

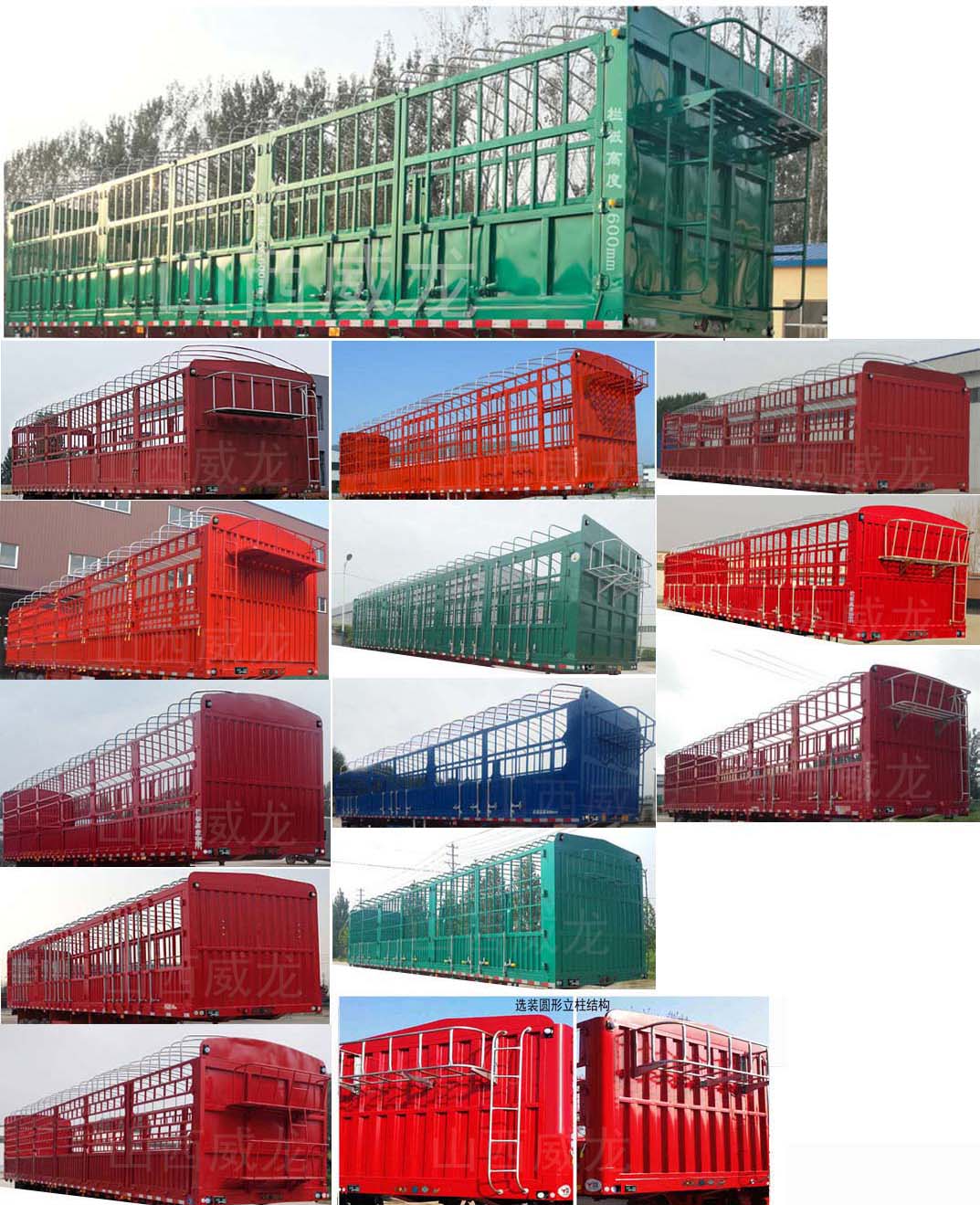

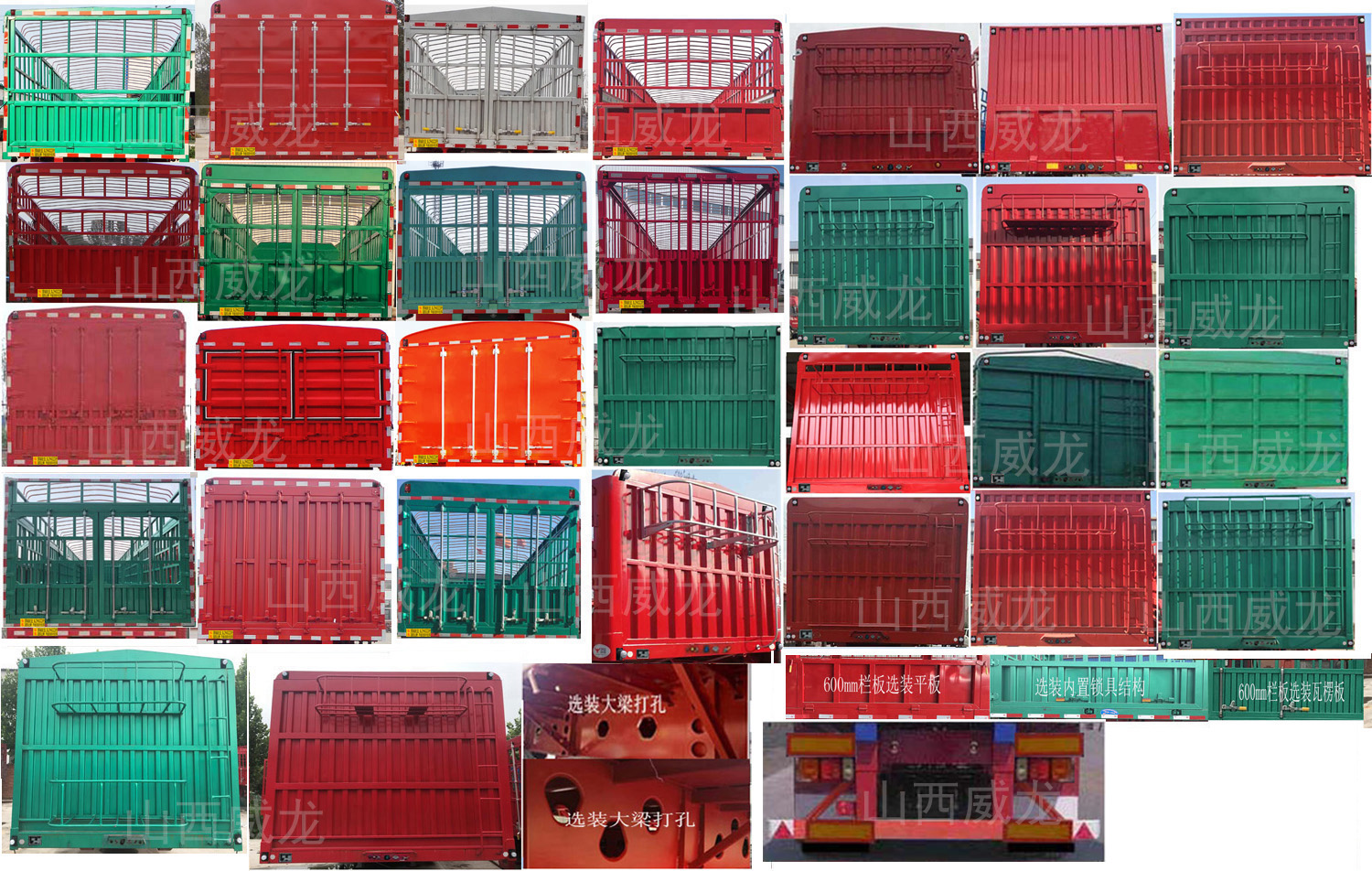

| 选装照片 |   |
||||||||||
