| 达标车型编号G033000703 |
| 生产企业 | 营口安泰隆欣交通设备有限公司 | ||||||||||

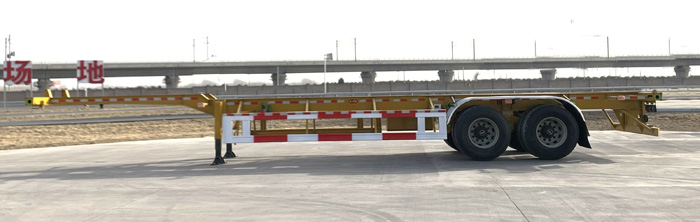

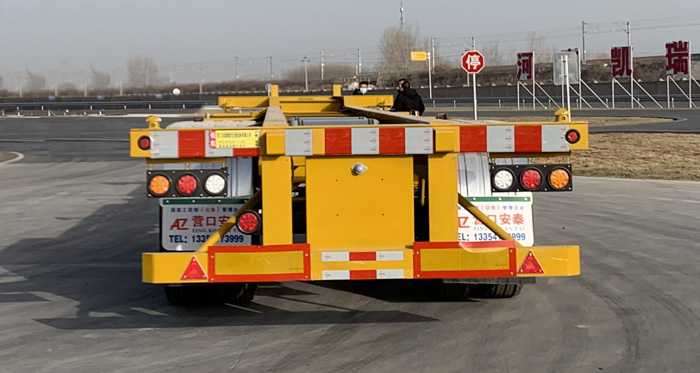

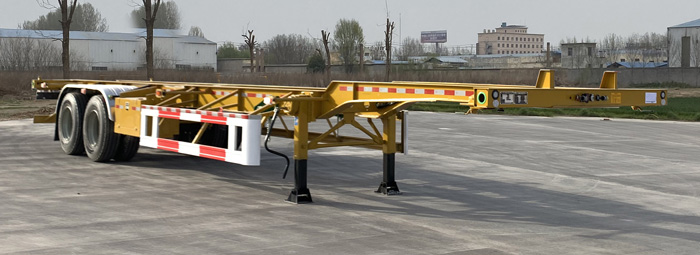

| 产品型号 | HGX9351TJZE | 产品名称 | 集装箱运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12450,12400×2480,2500,2550×1400,1450,1500,1550,1600,1650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 不适用 | ||||||||
| 总质量（kg） | 35000 | 整备质量（kg） | 4050,3900,3800,3700 | ||||||||
| 支撑装置型号 | SQ28 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 16PR,12R22.5 16PR,11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1893,1744,1677,1645,1543,1479,1417,1404 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11910,11880,11810,11860,11650,11630,11410,11000 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

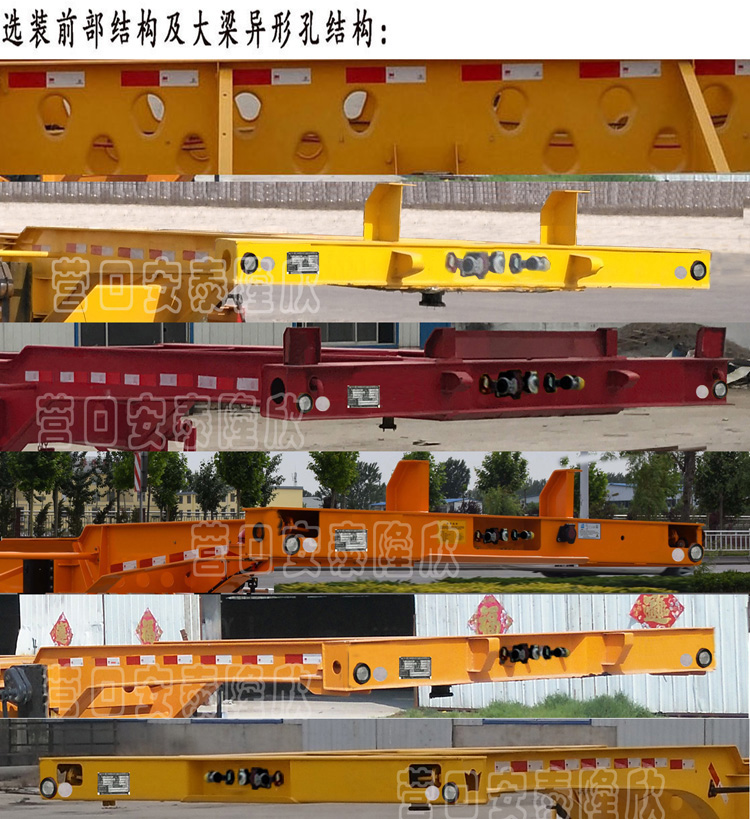

| 备注 | 1,备注：该车用于运输40英尺集装箱,该车采用小鹅颈结构;牵引销处车架高度为210mm,190mm,160mm;不带导向块时的高度为:1450mm,1400mm;选装前部结构;选装大梁异形孔,选装后部样式,选装号牌板样式, 2,车长/车辆前轴到货箱前壁内侧的距离/轴距/后悬/牵引销中心到车辆最前端距离/半挂车前回转半径/牵引销中心轴线到半挂车辆长度最后端的水平距离(mm)的对应关系: 13000/970/8300+1310/2300/1090/1677/11910, 13000/1070/8200+1310/2300/1190/1744/11810, 12500/750/8050+1310/2270/870/1543/11630, 12500/500/8300+1310/2270/620/1417/11880, 12450/470/8300+1310/2250/590/1404/11860, 12400/630/8300+1310/2040/750/1479/11650, 12450/920/7850+1310/2250/1040/1645/11410, 12400/1280/7650+1310/2040/1400/1893/11000 ; 整备质量(kg)/额定载质量(kg)的对应关系:4050/30950,3900/31100,3800/31200,3700/31300; | ||||||||||

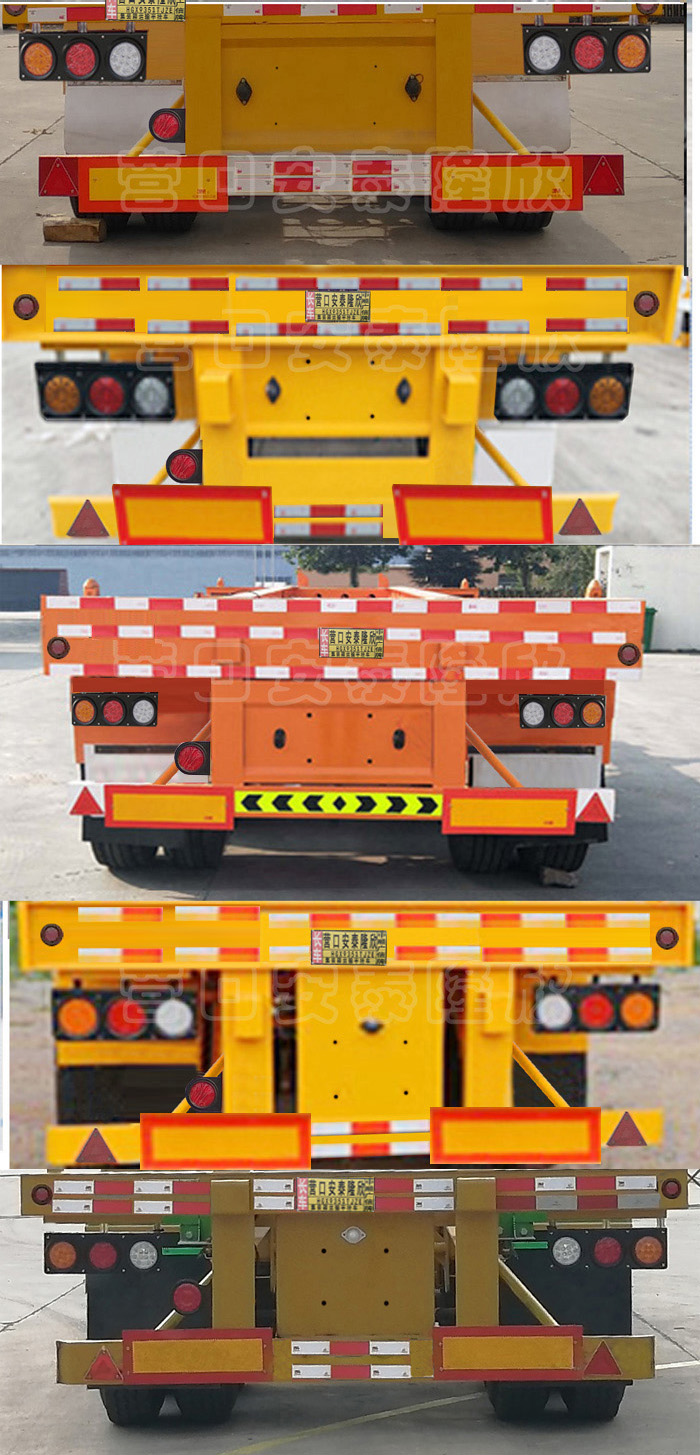

| 选装照片 |   |
||||||||||
