| 达标车型编号G033000695 |
| 生产企业 | 山东华骏专用汽车制造有限公司 | ||||||||||
| 产品型号 | ZYC9400TPB | 产品名称 | 平板运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000,12500,12000×2550,2500×1500,1550,1600,1650,2400,2500,2600,2700,2900,3100,3300,3500 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12900,12400,11900×2550,2500×—— | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6500,6000 | ||||||||
| 支撑装置型号 | YHD28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 30 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | SQKP50# | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1684,1751,1821,1894,1665,1733,1803,1877 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2190 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11400,11800,11700,11600,11200,10700 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式钢板弹簧悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 1. 选装前档样式及不安装前档结构,无前档时整车高度为1500mm,1550mm,1600mm,1650mm,选装打孔大梁,选装号牌样式,选装后部样式; 2.车长牵引销到车辆最前端距离轴距后悬(mm)牵引销中心轴线到半挂车最后端水平距离半挂车前回转半径对应关系分别为13000/1200/6880+1310+1310/2300/11800/1751,13000/1300/6780+1310+1310/2300/11700/1821,13000/1400/6680+1310+1310/2300/11600/1894,12500/1100/6680+1310+1310/2100/11400/1684,12500/1300/6480+1310+1310/2100/11200/1821,12000/1300/6280+1310+1310/1800/10700/1821; 3.整备质量额定载质量对应关系为：6500/33500,6000/34000; 4.车宽前悬前回转半径对应关系为：2550/1100/1684,2550/1200/1751,2550/1300/1821,2550/1400/1894,2500/1100/1665,2500/1200/1733,2500/1300/1803,2500/1400/1877. | ||||||||||

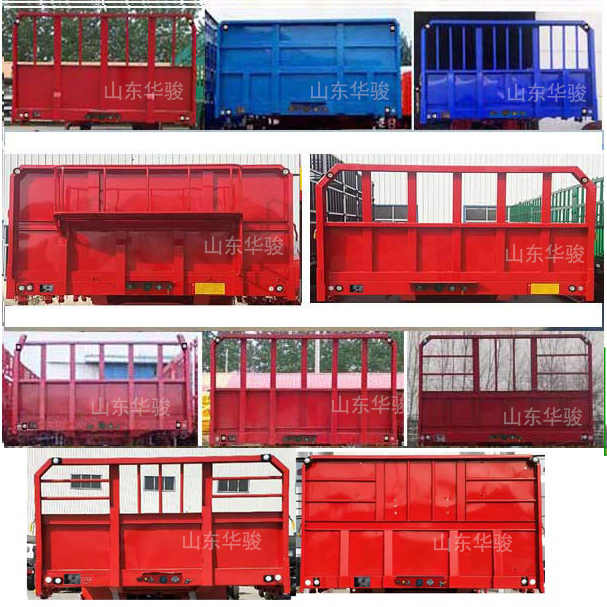

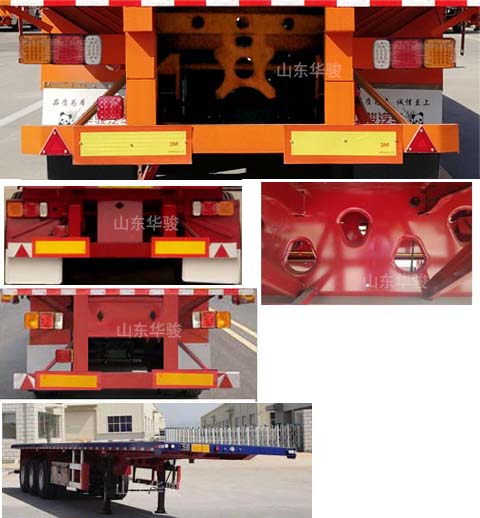

| 选装照片 |   |
||||||||||
