| 达标车型编号G033000688 |
| 生产企业 | 河南华豫巨久车业有限公司 | ||||||||||
| 产品型号 | YJJ9404CCY | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 12500,13000×2500,2550×3100,3300 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12350,12850×2380,2400,2420,2450×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 5800,6000,6200,6350 | ||||||||
| 支撑装置型号 | FW28,A400C,28T | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 42 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | BH-KZ50A,50-D200 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1230 | ||||||||
| 半挂车前回转半径（mm） | 1751,1821,1895 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 1900,1971,2045 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11300,11700,11600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 车厢底板到顶部高度为1800mm,2000mm,2200mm,2400mm,可选装单层,双层,三层仓栅,选装上下层仓栅等高,选装上下层仓栅不等高; 选装前厢结构,前后弧板及前爬梯、前篷布架为选装件,选装11开门结构,选装13开门结构,厢板选装波形板及平板厢板 ,选装长锁杠及短锁杠结构. 选装前厢两侧立柱为圆弧结构, 选装后部开门结构,选装侧面仓栅结构,选装每一层仓栅的纵筋,立筋为圆管, 选装每一层仓栅的纵筋,立筋为方管,选装工具箱样式,选装大梁冲孔,选装前厢立柱为圆角结构;外形长度/牵引销中心到车辆最前端/轴距/后悬/半挂车前回转半径/与半挂车匹配的半挂牵引车前回转半径/牵引销中心到车辆最后端的距离/货厢栏板内尺寸（长）对应关系：12500/1200/6580+1310+1310/2100/1751/1900/11300/12350,13000/1300/6780+1310+1310/2300/1821/1971/11700/12850,13000/1400/6680+1310+1310/2300/1895/2045/11600/12850,半挂车宽度2500的前回转半径同半挂车宽度为2550的前回转半径相同。 | ||||||||||

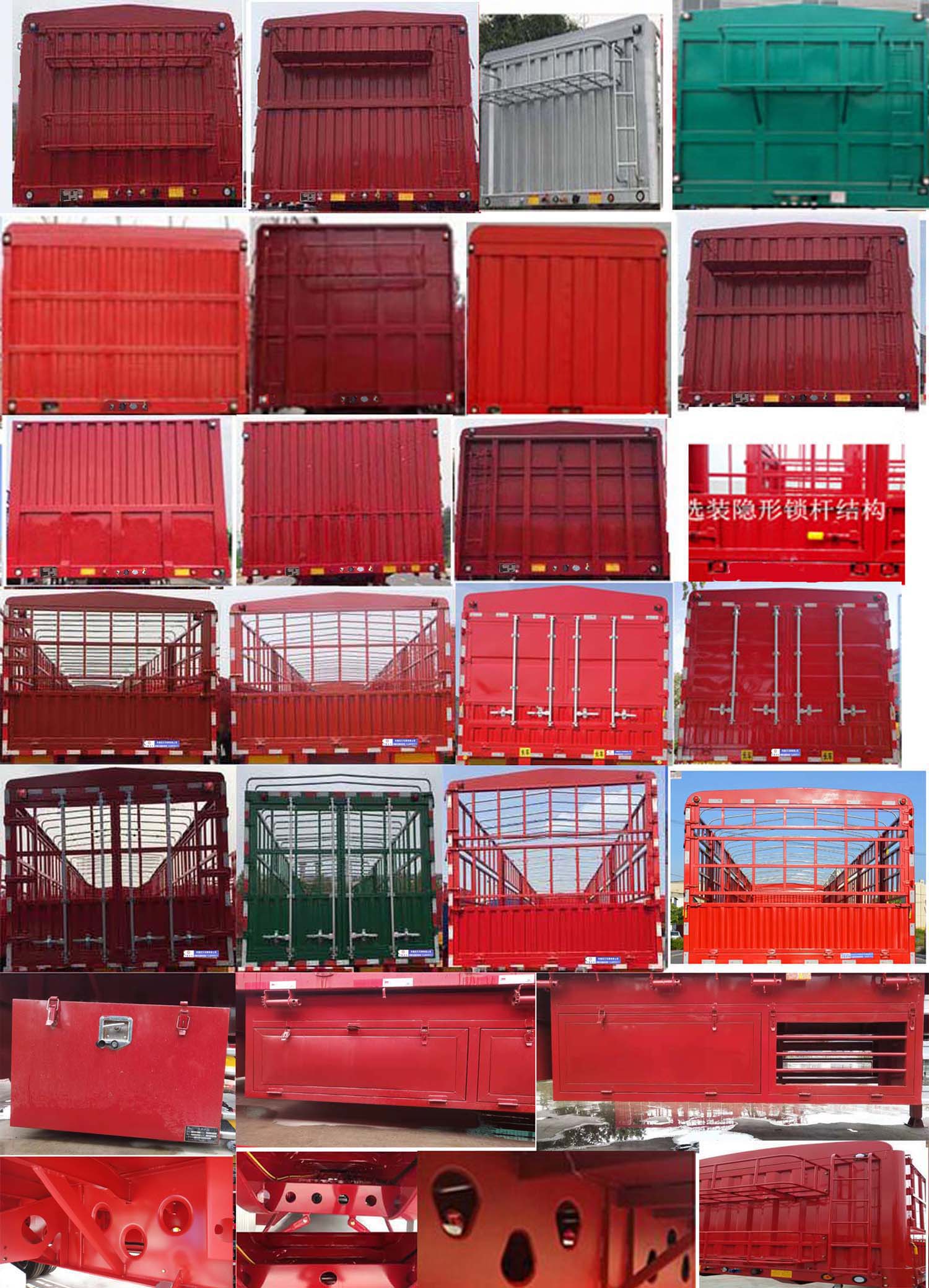

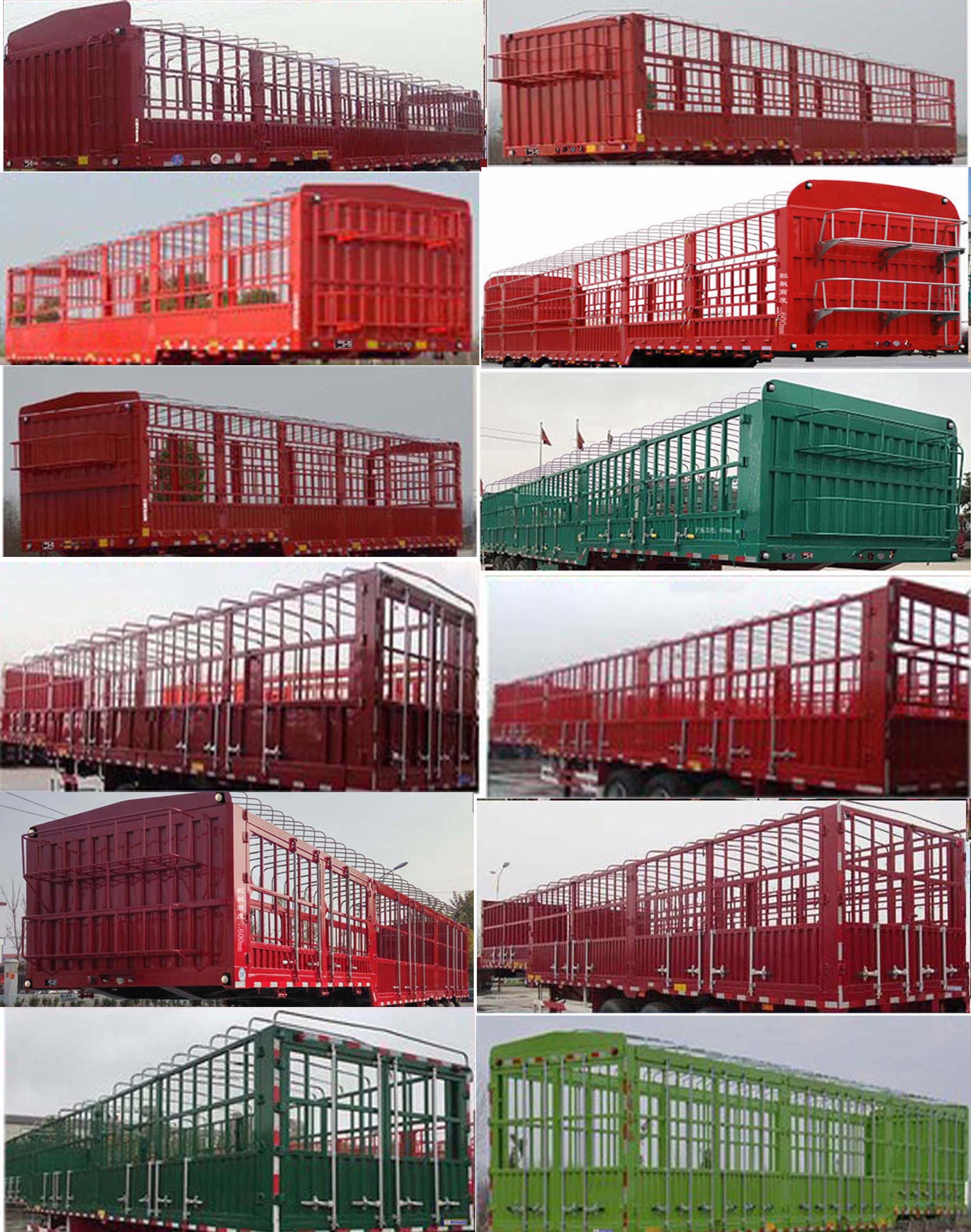

| 选装照片 |   |
||||||||||
