| 达标车型编号G033000656 |
| 生产企业 | 中集车辆（江门市）有限公司 | ||||||||||
| 产品型号 | ZJV9401GYWJM | 产品名称 | 氧化性物品罐式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 11270×2550×3700 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 32 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 7910,8210 | ||||||||
| 支撑装置型号 | FW28,E100,HLD-30 | 转向轴数量（个） | CommonTruckTrailer不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 80 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 4801020640 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,KZ15,50型 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1250 | ||||||||
| 半挂车前回转半径（mm） | 1563 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2300 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9720 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | OX | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 有 | 后部防护装置 | 有 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 230 | 罐体尾部至后下部防护装置间距（mm） | 350 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||
| 备注 | 整车长度=前悬+轴距+后悬对应关系（前回转半径，牵引销中心轴线到半挂车最后端水平距离，与之匹配的半挂牵引车前回转半径）： 11270=1550+5600+1310+1310+1500（1560,9720,2120） 选装护肩结构型式、示廓灯支架结构型式、落水管结构、有无后爬梯结构、软管箱结构型式、尾部箱子结构型式、后上防护结构;选装箱子结构型式及长度、路障支架结构型式、气控箱安装位置、中部卸料口、挡泥板结构型式、灭火器安装位置、牵引销板结构型式。 | ||||||||||

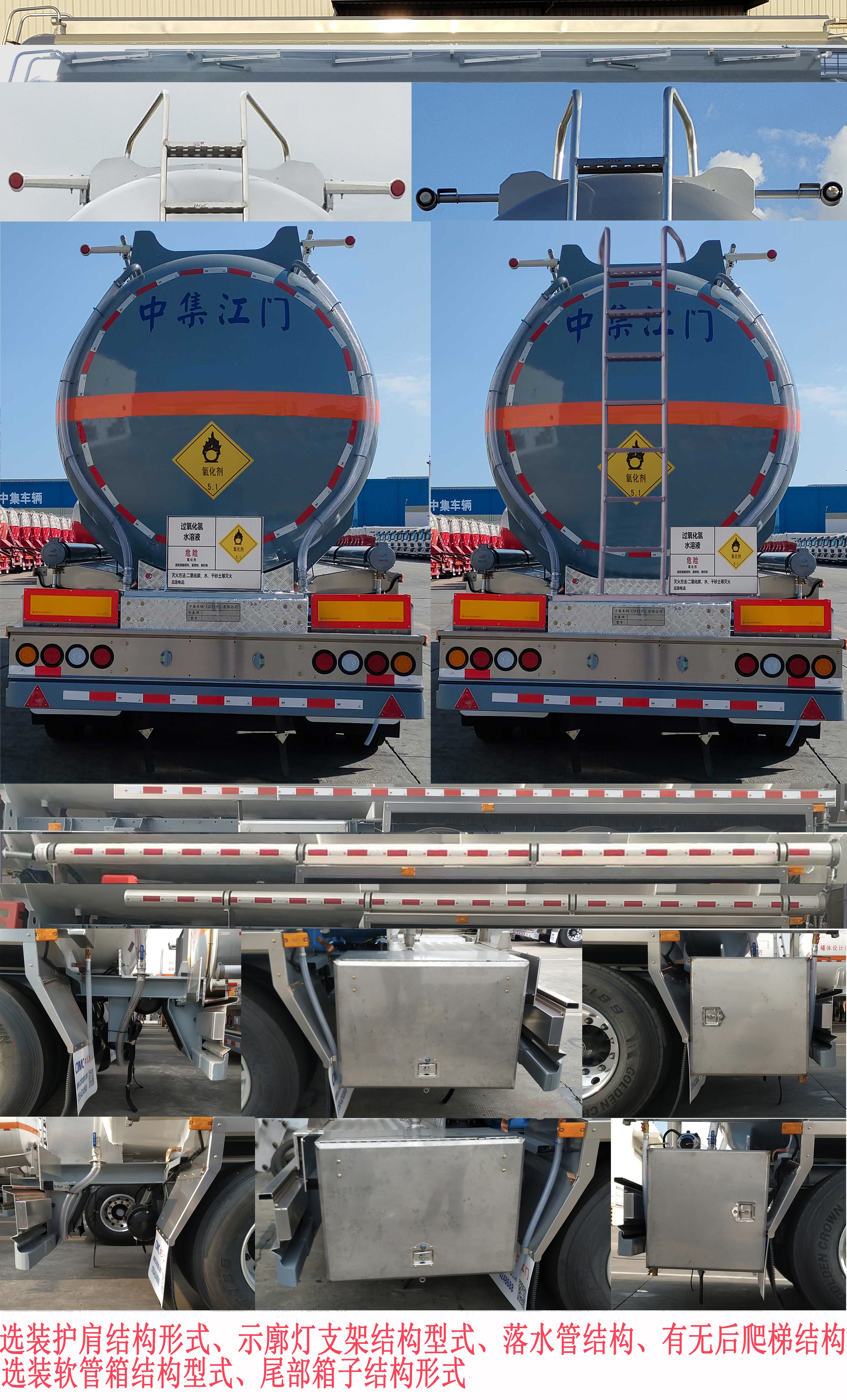

| 选装照片 |   |
||||||||||
