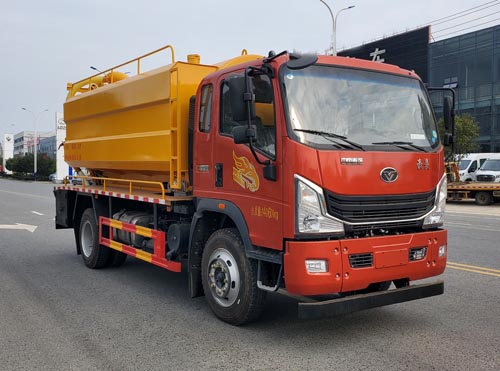

天威缘牌重汽豪曼单桥国六7方黄牌清洗吸污车

【主要技术参数】

产品商标

天威缘牌

公告批次

351

产品名称

清洗吸污车

产品型号

TWY5140GQWZ6型清洗吸污车

总质量(Kg)

14060

罐体容积(m3)

额定载质量(Kg)

5265,5200

外形尺寸(mm)

7450,7350×2360×3260,3160

整备质量(Kg)

8665

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

20/12

前悬/后悬(mm)

1240/2310,1240/2210

轴数

轴距(mm)

3800,3900,4200,4500

轴荷(Kg)

4860/9200

最高车速(Km/h)

89

备注

该车主要用于城市各种输送管道(堵塞物)疏通工作;主要装置为罐体及清洗吸污装置.罐体外形尺寸(罐体总长×直径)(mm):4600×1600(其中罐体前面700mm为清水罐),清水罐罐体总容量4.2立方米,有效容积4立方米,由前部罐体及两侧清水箱组成,前部清水罐尺寸长700mm×直径1600mm,两侧清水箱截面为圆弧及多边形组成,清水箱截面积为0.42平方米,介质:水,密度1000千克/立方米.污水罐罐体总容量6.8立方米,有效容积6.5立方米,污水罐尺寸长3900mm×直径1600mm,介质:液态污物,密度800千克/立方米.清洗和吸污功能不同时使用,清洗功能时用清水罐,吸污功能时用吸污罐,两罐不能同时装载,罐体可举升.仅采用3900mm轴距.侧、后防护装置材料材质均为Q235;连接方式:左右侧面及后下部防护均采用焊接连接,后部防护装置断面尺寸(宽×高)50×160(mm),后部防护离地高度:430mm.随底盘选装驾驶室.ABS系统控制器型号/生产企业对应关系为:CM3XL-4S/3M(4SF)/广州瑞立科密汽车电子股份有限公司;XH-KQ4S3M-E01/广州市西合汽车电子装备有限公司.

【底盘技术参数】

底盘型号

ZZ1148G17FB0

底盘名称

载货汽车底盘

商标名称

豪曼牌

生产企业

中国重汽集团福建海西汽车有限公司

外形尺寸(mm)

6815,6915,7265,7565×1980,2180×2390

轮胎数

6

接近角/离去角(°)

20/21

轮胎规格

8.25R20 16PR,9.00R20 16PR,10R22.5

钢板弹簧片数

3/5+3,8/9+6,11/9+7,9/12+9,11/11+7,9/10+8,3/3+2,3/5+2,3/3+4

前轮距(mm)

1605,1625,1795,1825,1770

燃料种类

柴油

后轮距(mm)

1595,1615,1695,1790,1725,1750

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

WP4.1NQ190E61;D40TCIF1;WP3NQ160E61

潍柴动力股份有限公司;昆明云内动力股份有限公司;潍柴动力股份有限公司

4088;4052;2970

140;135;118
