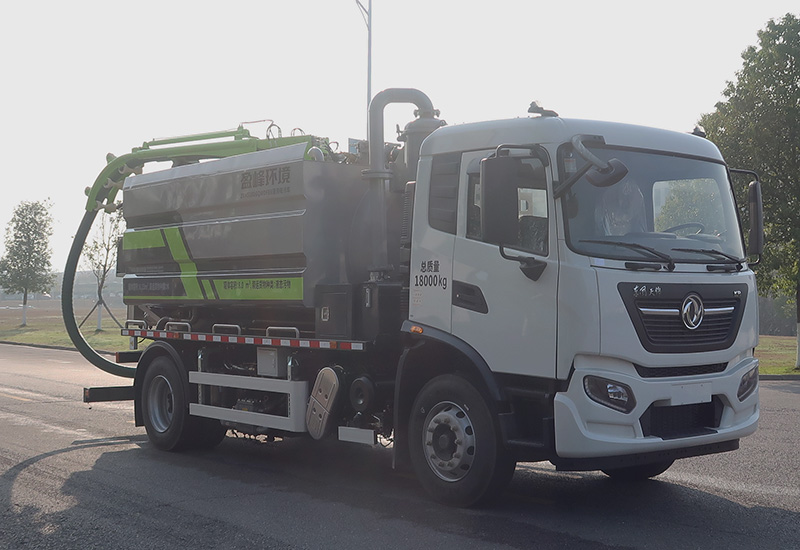

中联牌东风天锦KR国六13.71方清洗吸污车_文库中心

【主要技术参数】

产品商标

中联牌

公告批次

373

产品名称

清洗吸污车

产品型号

ZBH5181GQWDFE6型清洗吸污车

总质量(Kg)

18000

罐体容积(m3)

额定载质量(Kg)

6100,5775

外形尺寸(mm)

8360×2500×3545

整备质量(Kg)

11705,12030

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

17/11

前悬/后悬(mm)

1400/2460

轴数

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600,5100

轴荷(Kg)

6500/11500

最高车速(Km/h)

89

备注

该车仅选用底盘4500mm轴距;该车装有污水罐、清水箱、真空泵、水泵等装置,用于吸除污浊物和清洗作业;整备质量11705kg时,额定载质量:6100kg,污水罐总容量:8立方米,有效容积:7.6立方米,罐体尺寸(长×直径)(mm):4750×1510;清水罐总容量:6.15立方米,有效容积:6.1立方米,清水箱由2个截面为圆弧及多边形组成,单个箱体外形尺寸(长×宽×高)(mm):3660×(上底818,下底705)×1275;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用污水罐;整备质量12030kg时,额定载质量:5775kg,污水罐总容量:7.56立方米,有效容积:7.2立方米,罐体尺寸(长×直径)(mm):4750×1510;清水罐总容量:6.05立方米,有效容积:5.7立方米,清水箱由2个截面为圆弧及多边形组成,单个箱体外形尺寸(长×宽×高)(mm):3660×(上底818,下底705)×1275;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用;该车可选装尾部外观,压管器,卷盘样式,真空管路,四通阀,真空泵,水泵,过线盒;侧防护装置材料铝合金,连接方式为螺栓连接,后防护装置材料为Q355B,连接方式为螺栓连接,后防护装置截面尺寸为180×70mm,离地高度为370mm;随底盘装有限速装置,限速89km/h.随底盘装ABS,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/采埃孚商用车系统(青岛)有限公司,J ABS/焦作博瑞克控制技术有限公司.

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8370,8890,8130,9590,8230×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870,3050

轮胎数

6

接近角/离去角(°)

17/24,17/18,17/13,19/20

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8,3/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料种类

柴油

后轮距(mm)

1820,1860,1800,1840

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D4.5NS6B190;D6.7NS6B230;B6.2NS6B210;D4.0NS6B185;DDi50E220-60;B6.2NS6B230;DDi50E190-60;D4.0NS6B195;D6.7NS6B260;D4.5NS6B220;DDi47E210-60;B6.2NS6B260;B6.2NS6B245

东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司

4500;6700;6200;4000;5000;6200;5000;4000;6700;4500;4750;6200;6200

140;169;154;136;162;169;147;143;191;162;154;191;180

中联牌ZBH5181GQWDFE6型清洗吸污车
【主要技术参数】
产品商标	中联牌	公告批次	373
产品名称	清洗吸污车	产品型号	ZBH5181GQWDFE6型清洗吸污车
总质量(Kg)	18000	罐体容积(m3)
额定载质量(Kg)	6100,5775	外形尺寸(mm)	8360×2500×3545
整备质量(Kg)	11705,12030	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	17/11	前悬/后悬(mm)	1400/2460
轴数		轴距(mm)	3800,3950,4200,4500,4700,5000,5300,5800,5600,5100
轴荷(Kg)	6500/11500	最高车速(Km/h)	89
备注	该车仅选用底盘4500mm轴距;该车装有污水罐、清水箱、真空泵、水泵等装置,用于吸除污浊物和清洗作业;整备质量11705kg时,额定载质量:6100kg,污水罐总容量:8立方米,有效容积:7.6立方米,罐体尺寸(长×直径)(mm):4750×1510;清水罐总容量:6.15立方米,有效容积:6.1立方米,清水箱由2个截面为圆弧及多边形组成,单个箱体外形尺寸(长×宽×高)(mm):3660×(上底818,下底705)×1275;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用污水罐;整备质量12030kg时,额定载质量:5775kg,污水罐总容量:7.56立方米,有效容积:7.2立方米,罐体尺寸(长×直径)(mm):4750×1510;清水罐总容量:6.05立方米,有效容积:5.7立方米,清水箱由2个截面为圆弧及多边形组成,单个箱体外形尺寸(长×宽×高)(mm):3660×(上底818,下底705)×1275;两罐独立,且不能同时满载,清洗功能时用清水罐,吸污功能时用;该车可选装尾部外观,压管器,卷盘样式,真空管路,四通阀,真空泵,水泵,过线盒;侧防护装置材料铝合金,连接方式为螺栓连接,后防护装置材料为Q355B,连接方式为螺栓连接,后防护装置截面尺寸为180×70mm,离地高度为370mm;随底盘装有限速装置,限速89km/h.随底盘装ABS,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/采埃孚商用车系统(青岛)有限公司,J ABS/焦作博瑞克控制技术有限公司.
【底盘技术参数】
底盘型号	DFH1180EX8	底盘名称	载货汽车底盘
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335,8840,9140,8370,8890,8130,9590,8230×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870,3050	轮胎数	6
接近角/离去角(°)	17/24,17/18,17/13,19/20	轮胎规格	10.00R20 18PR,275/80R22.5 18PR
钢板弹簧片数	7/9+6,8/10+8,8/9+6,11/10+8,3/10+8	前轮距(mm)	1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
燃料种类	柴油	后轮距(mm)	1820,1860,1800,1840
排放标准	国六GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
D4.5NS6B190;D6.7NS6B230;B6.2NS6B210;D4.0NS6B185;DDi50E220-60;B6.2NS6B230;DDi50E190-60;D4.0NS6B195;D6.7NS6B260;D4.5NS6B220;DDi47E210-60;B6.2NS6B260;B6.2NS6B245	东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;东风商用车有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司	4500;6700;6200;4000;5000;6200;5000;4000;6700;4500;4750;6200;6200	140;169;154;136;162;169;147;143;191;162;154;191;180
