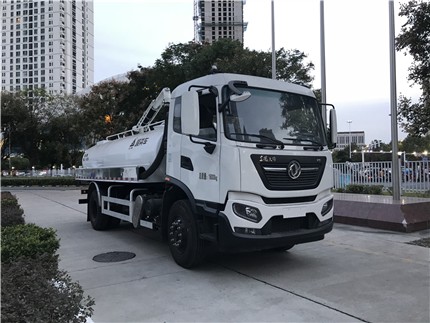

三力牌东风天锦VR单桥11.49方吸粪车

【主要技术参数】

产品商标

三力牌

公告批次

330

产品名称

吸粪车

产品型号

CGJ5180GXEDFE6型吸粪车

总质量(Kg)

18000

罐体容积(m3)

额定载质量(Kg)

8820,8755

外形尺寸(mm)

8075,8105,8350,8380,8510,8540×2530×2950,3020

整备质量(Kg)

9050

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

17/14,17/11

前悬/后悬(mm)

1400/2175,1430/2175,1400/2450,1430/2450,1400/2610,1430/2610

轴数

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800

轴荷(Kg)

6500/11500

最高车速(Km/h)

89

备注

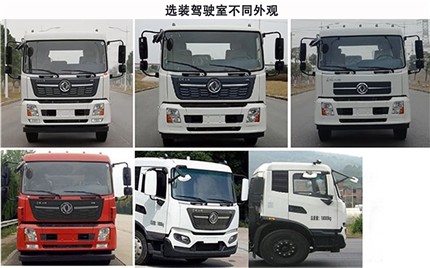

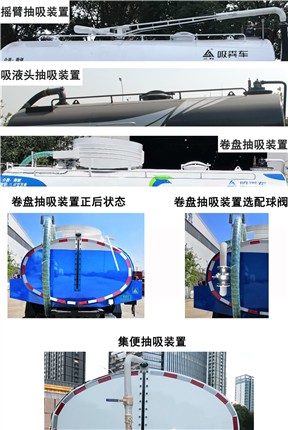

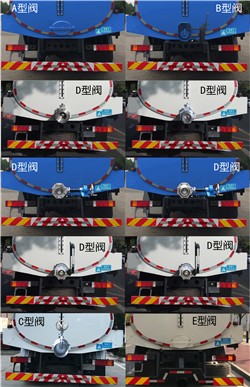

1.该车仅选用底盘轴距4500mm; 该车可随底盘选装驾驶室外观变化,相应增加前悬尺寸1430mm,相应具有整车长度变化;2.装运介质为粪便,污水,密度800kg/m3,有效容积:11.49立方米,罐体外形尺寸(mm)(长轴×短轴×直线段长度):2126×1346×5400(直线段),罐体总长5630mm;3.该车配置的放粪阀有A,B,C,D,E五种型式;配置A,E型放粪阀时整车长度为8075mm或8105mm,后悬为2175mm,其中E型放粪阀离去角为11°;配置C型放粪阀时整车长度为8510mm或8540mm,后悬为2610mm;配置B,D型放粪阀时整车长度为8350mm或8380mm,后悬为2450mm;4.该车可配置摇臂装置,吸液头装置,卷盘,集便装置四种抽吸装置,其中配置摇臂装置,吸液头装置,集便装置时整车高度为2950mm,配置卷盘抽吸装置时整车高度为3020mm,该车配置卷盘抽吸装置时可选装一款球阀;5.该车配置ABS,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司;该车可随底盘选装自动变速箱,选装自动变速箱时仅选装D6.7NS6B230发动机.6.侧防材料:铝合金,连接方式:螺栓连接.后防材料:Q235-B,连接方式:螺栓连接,后防断面尺寸:160×50(mm),离地高度:480mm.该车具有罐体及真空抽吸系统,主要用于抽吸粪便,污水.

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7240,7490,7790,8290,8790,9090,9120,8490×2370,2470,2500×2750,2800,2840,2900,2950,3090,3000

轮胎数

6

接近角/离去角(°)

17/24,17/18,17/13

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000

燃料种类

柴油

后轮距(mm)

1820,1860

排放标准

国六GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60

东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司

5000 4500 6700 6200 6200 5000

147 140 169 154 169 162
